Пляшковий затвор

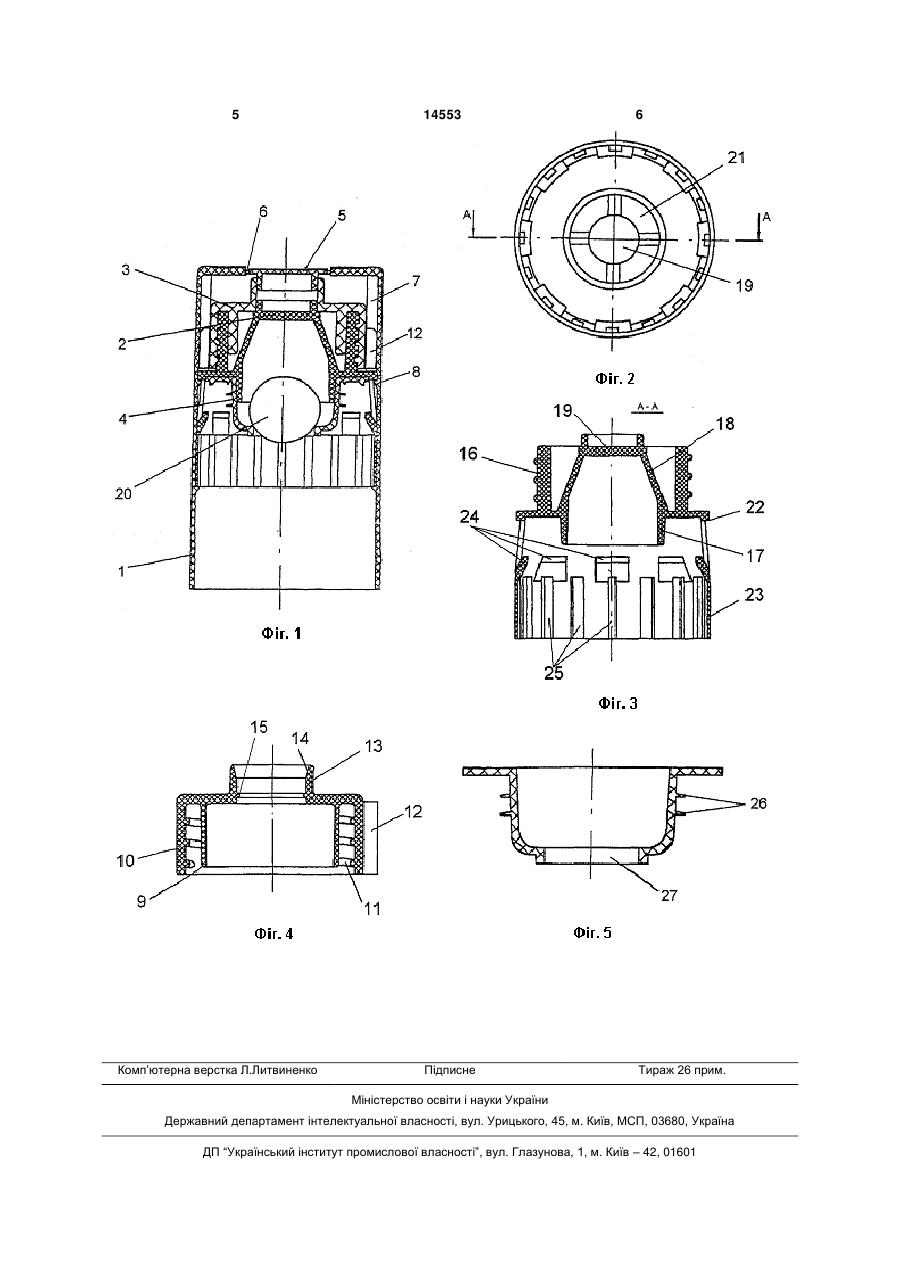

1. Пляшковий затвор, який містить корпус у вигляді відкритого знизу циліндра з висічкою у центральній частині торцевої поверхні і опорними виступами на внутрішній циліндричній поверхні, запірну втулку, виливну втулку, яка містить виливний носик, а також внутрішній циліндр і зовнішній циліндр, на внутрішній поверхні якого виконана різь, а на зовнішній - шліци, виливна втулка містить нижній патрубок і верхній патрубок, верхня частина якого закрита обмежувачем ходу кульки, а в бічній виконані вирізи, виливна втулка містить також циліндр з зовнішню різзю, який оперізує верхній патрубок і на який нагвинчена зовнішнім циліндром запірна втулка, і юбку з опорною повер 3 14553 4 також корпусу, який мав би достатню фіксацію ка 17, верхнього патрубка 18 з обмежувачем 19 відносно запірної втулки. ходу кульки 20, вирізів 21, опорної поверхні 22. Поставлена задача вирішується тим, що пляНижня частина запірної втулки 2 виконана у вишковий затвор, який містить корпус у вигляді відкгляді юбки 23, у верхній частині якої виконані ритого знизу циліндра з висічкою у центральній отвори з опорними пелюстками 24, а на внутрішній частині торцевої поверхні і опорними виступами на поверхні нижньої частини виконані вертикальні внутрішній циліндричній поверхні, виливну і запірребра жорсткості 25. Ущільнювальна втулка 4 має ну втулки, яка містить виливний носик, а також на своїй зовнішній поверхні ущільнювальні кільця внутрішній циліндр і зовнішній циліндр, на внутрі26, а в нижній своїй частині виконаний отвір 27 шній поверхні якого виконана різь, а на зовнішній клапана. шліци, виливна втулка містить нижній патрубок і Складання і дія запропонованого пляшкового заверхній патрубок, верхня частина якого закрита твору здійснюється наступним чином. обмежувачем ходу кульки, а в бічній виконані виріКульку 20 розміщують в нижній частині ущільзи, виливна втулка містить також циліндр з зовнінювальної втулки 4 таким чином, щоб вона затушню різзю, який оперізує верхній патрубок і на ляла отвір 27 клапана. Ущільнювальну втулку 4 з який нагвинчується зовнішнім циліндром запірна зусиллям вставляють у горло пляшки. При цьому втулка, і юбку з опорною поверхнею для взаємодії горло пляшки зачіплюється за опорні пелюстки 24. з опорним виступом корпуса, причому корпус має Всередину ущільнювальної втулки 4 з зусиллям на внутрішній циліндричній поверхні ребра, що вставляють нижній патрубок 17 запірної втулки. На виконані з можливістю взаємодії зі шліцами запірциліндр 16 з зовнішньою різзю запірної втулки 3 ної втулки, запірна втулка містить також ущільнюнакручують зовнішній циліндр 22 виливної втулки вальну втулку з клапаном, яка надіта з натягом на 2 до закривання виливного носика 13 обмежувапатрубок виливної втулки, і має ущільнювальні чем 19 ходу кульки 20 і ущільнюють виливний норебра, згідно з корисною моделлю, виливний носик 13 за рахунок зминання ущільнювального поясик виконаний з внутрішньою фаскою, і з ущільнюска 15. Після цього корпус 1 з зусиллям надівають вальним пояском, а висічка кріпиться до корпуса на виливну 2 і запірну 3 втулки. Опорні елементи 8 за допомогою суцільної плівки. входять в шліци 23, а опорна поверхня 22 зачіпДля найбільш ефективного використання залюється за опорні виступи 8. твора кут нахилу фаски наливного носика знахоПісля повороту корпуса 1, виливна 2 втулка диться в діапазоні від 10 до 75 градусів. В якості переміщується вверх по опорним елементам 8, як клапану затвору переважно використовується купо напрямним, відносно нерухомих запірної 3 втулька. Для більш надійної фіксації запірної втулки в лки, ущільнювальної 4 втулки і пляшки, тим самим горличці пляшки запірна втулка має не менше відриваючи плівку 6 висічки 5, видаляючи висічку трьох опорних пелюстків. 5. Після повороту корпусу 1, обмежувач 19 ходу Конструкція заявленого пляшкового затвора кульки 20 виходить із виливного носика 13. Пляшпояснюється на наступних кресленнях: ку переводять у горизонтальне положення, кулька Фіг.1 – загальний вид пробки в поздовжньому 20 викочується із отвіра 27 клапана, після чого перетині. рідина з пляшки проходить крізь отвір 27 клапана, Фіг.2 – вигляд виливної втулки знизу. вирізи 21, внутрішній циліндр 9, виливний носик Фіг.3 – поздовжній перетин запірної втулки. 13. Під час повернення пляшки у вертикальне поФіг.4 – поздовжній перетин виливної втулки. ложення потік рідини зменшується і розривається Фіг.5 – поздовжній перетин ущільнювальної кромкою носика 13, причому завдяки наявності втулки. фаски 14 носика останні краплі рідини стікають не Пляшковий затвор має циліндричний корпус 1, на зовнішній бік носика 13, а всередину. Кулька 20 всередині котрого вставлені виливна 2, запірна 3 і повертається у вихідне становище і закриває отвір ущільнювальна 4 втулки. Верхня торцева частина 27 клапана. При повороті корпуса 1 з виливною корпусу 1 має виконану в ньому висічку 5, яка за втулкою в бік протилежному відкриванню, обмежудопомогою плівки 6 висічки прикріплена до корпувач 19 ходу кульки 20 входить в наливний носик су 1. На внутрішній боковій поверхні корпуса 1 13, а завдяки наявності ущільнювального пояска виконані опорні елементи 7, а під ними – опорні 15 забезпечується ущільнення між обмежувачем виступи 8. Виливна втулка 2 складається з коаксі19 ходу кульки 20 і наливним носиком 13. ально розміщених внутрішнього циліндру 9, зовніТаким чином запропонований пляшковий зашнього циліндру 10, на внутрішній поверхні якого твор має здатність розривати потік рідини з скачувиконана внутрішня різь 11, а зовнішня поверхня ванням останніх крапель всередину пляшки, досмає вертикально розміщені шліци 12 і виливного татнє ущільнення для укупорки, транспортування і носика 13 з фаскою 14 носика і ущільнювальним використання пляшок з таким затвором, а також пояском 15 носика. Запірна втулка складається з надійне зчеплення горла пляшки з запірною втулциліндру 16 з зовнішньою різзю, нижнього патрубкою. 5 Комп’ютерна верстка Л.Литвиненко 14553 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
