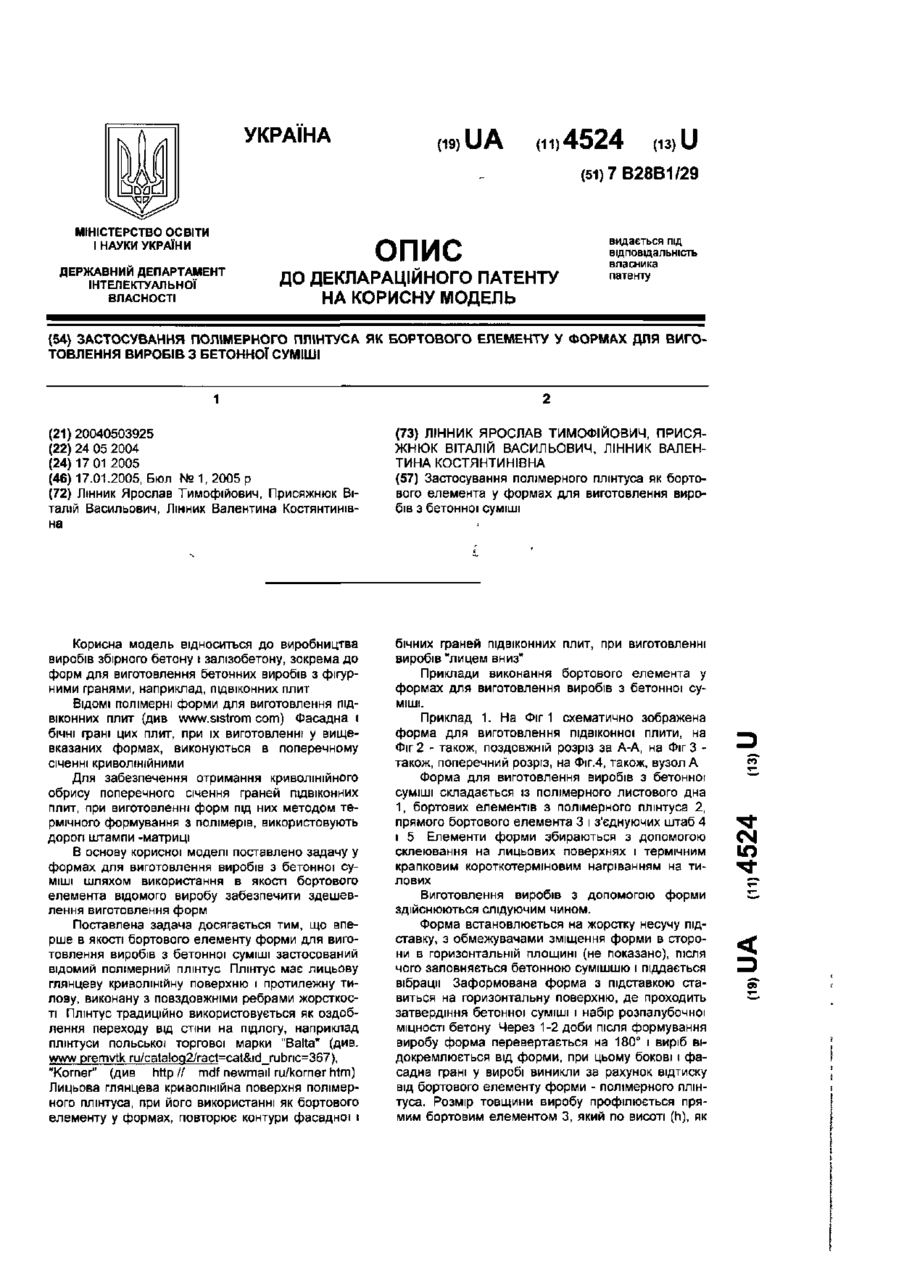

Застосування полімерного плінтуса як бортового елементу у формах для виготовлення виробів з бетонної суміші

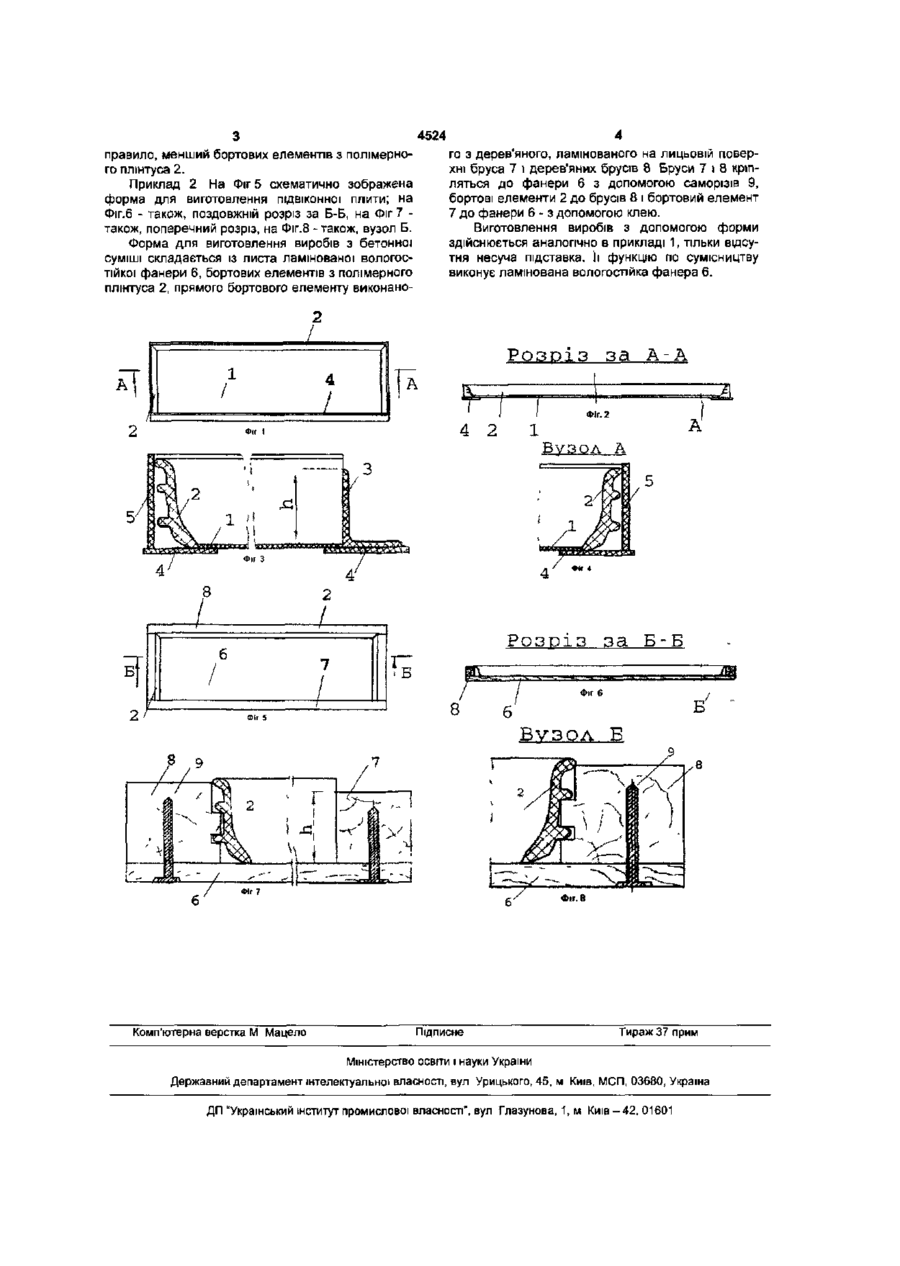

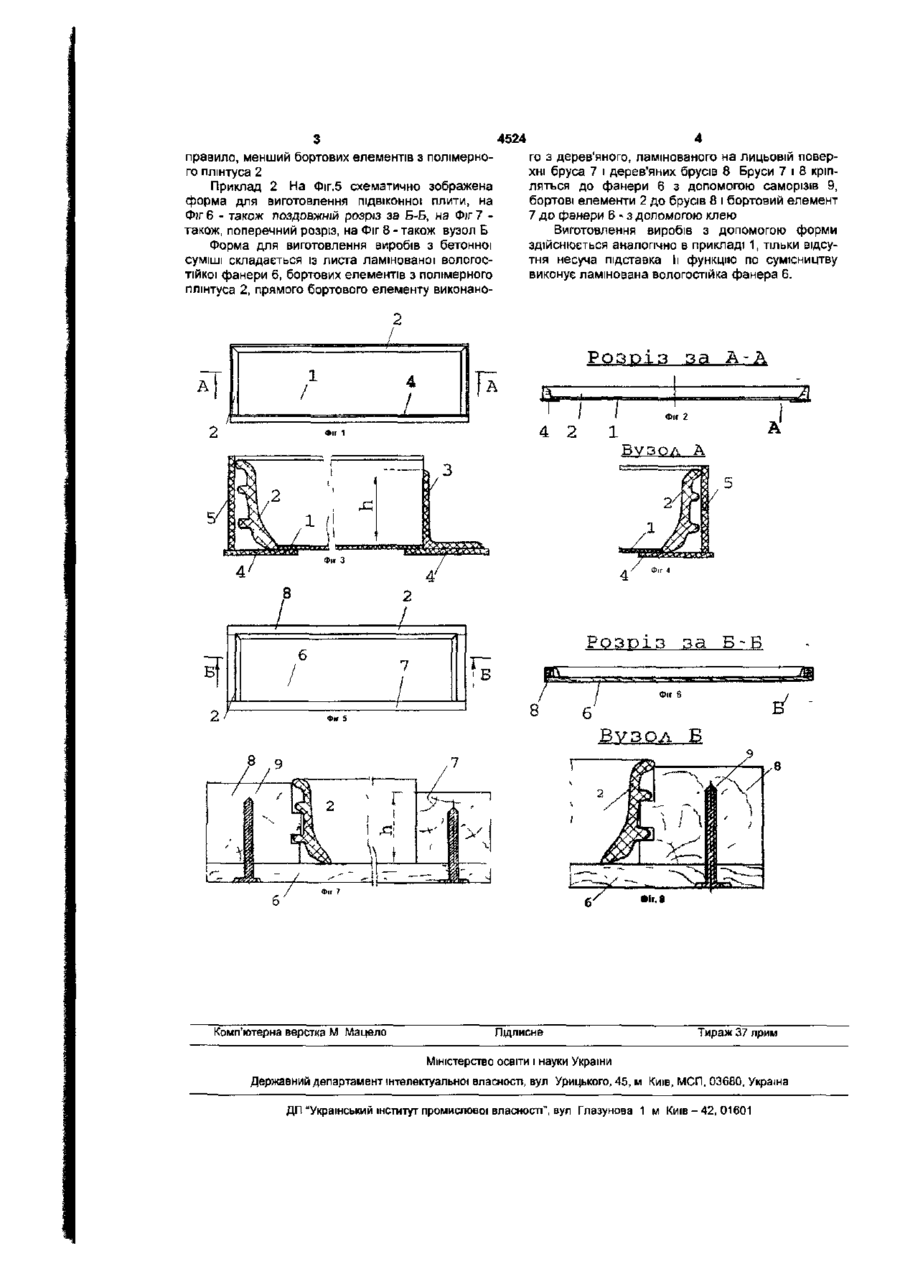

Застосування полімерного плінтуса як бортового елемента у формах для виготовлення виробів з бетонної суміші Корисна модель відноситься до виробництва виробів збірного бетону і залізобетону, зокрема до форм для виготовлення бетонних виробів з фігур бічних граней ПІДВІКОННИХ плит, при виготовленні виробів "лицем вниз" Приклади виконання бортового елемента у формах для виготовлення виробів з бетонної суміші. Приклад 1. На Фіг 1 схематично зображена форма для виготовлення підвіконної плити, на Фіг 2 - також, поздовжній розріз за А-А, на Фіг 3 також, поперечний розріз, на Фіг.4, також, вузол А Форма для виготовлення виробів з бетонної суміші складається із полімерного листового дна 1, бортових елементів з полімерного плінтуса 2, прямого бортового елемента 3 і з'єднуючих штаб 4 і 5 Елементи форми збираються з допомогою склеювання на лицьових поверхнях і термічним крапковим короткотерміновим нагріванням на тилових Виготовлення виробів з допомогою форми здійснюються слідуючим чином. Форма встановлюється на жорстку несучу підставку, з обмежувачами зміщення форми в сторони в горизонтальній площині (не показано), після чого заповняється бетонною сумішшю і піддається вібрації Заформована форма з підставкою ставиться на горизонтальну поверхню, де проходить затвердіння бетонної суміші і набір розпалубочної МІЦНОСТІ бетону Через 1-2 доби після формування виробу форма перевертається на 180" і виріб відокремлюється від форми, при цьому бокові і фасадна грані у виробі виникли за рахунок відтиску від бортового елементу форми - полімерного плінтуса. Розмір товщини виробу профілюється прямим бортовим елементом З, який по висоті (h), як ними гранями, наприклад, ПІДВІКОННИХ ПЛИТ ВІДОМІ полімерні форми для виготовлення ПІДВІКОННИХ плит (див www.sistrom com) Фасадна і бічні грані цих плит, при їх виготовленні у вищевказаних формах, виконуються в поперечному січенні криволінійними Для забезпечення отримання криволінійного обрису поперечного січення граней ПІДВІКОННИХ плит, при виготовленні форм під них методом термічного формування з полімерів, використовують дорогі штампи -матриці В основу корисної моделі поставлено задачу у формах для виготовлення виробів з бетонної суміші шляхом використання в якості бортового елемента відомого виробу забезпечити здешевлення виготовлення форм Поставлена задача досягається тим, що вперше в якості бортового елементу форми для виготовлення виробів з бетонної суміші застосований відомий полімерний плінтус Плінтус має лицьову глянцеву криволінійну поверхню і протилежну тилову, виконану з повздовжніми ребрами жорсткості Плінтус традиційно використовується як оздоблення переходу від стіни на підлогу, наприклад плінтуси польської торгової марки "Balta" {див. www premvtk ru/catalog2/ract=cat&id rubnc=367), "Когпег" (див http I! mdf newmail ru/korner htm) Лицьова глянцева криволінійна поверхня полімерного плінтуса, при його використанні як бортового елементу у формах, повторює контури фасадної і CM 4524 правило, менший бортових елементів з полімерного плінтуса 2 Приклад 2 На Фіг.5 схематично зображена форма для виготовлення підвіконної плити, на Фіг Є - також поздовжній розріз за Б-Б, на Фіг 7 також, поперечний розріз, на Фіг 8 - також вузол Б Форма для виготовлення виробів з бетонної суміші складається із листа ламінованої вологостійкої фанери 6, бортових елементів з полімерного плінтуса 2, прямого бортового елементу виконано го з дерев'яного, ламінованого на лицьовій поверхні бруса 7 і дерев'яних брусів 8 Бруси 7 і 8 кріпляться до фанери 6 з допомогою саморізів 9, бортові елементи 2 до брусів 8 і бортовий елемент 7 до фанери 6 - з допомогою клею Виготовлення виробів з допомогою форми здійснюється аналогічно в прикладі 1, тільки відсутня несуча підставка її функцію по сумісництву виконує ламінована вологостійка фанера 6. РОЗРІЗ за А-А 4 А Л Фіг 2 4 2 1 ВУЗОЛ РОЗРІЗ 'л > Б-Б 6 ВУЗОЛ Г за Фіг 6 / І А Б А Л\Т Комп'ютерна верстка М Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова 1 м Київ-42, 01601
