Каркас сейсмостійкої будівлі
Номер патенту: 32596
Опубліковано: 26.05.2008
Автори: Ажермачов Сергій Геннадійович, Абдурахманов Азіз Заірович, Ажермачов Геннадій Арсентійович
Формула / Реферат
Каркас сейсмостійкої будівлі, що містить стійкі й ригелі, що утворюють осередки, розміщені в осередках перехресні діагональні зв'язки, кожний осередок виконаний із центральним прямокутним стрижневим контуром, до кутів якого жорстко прикріплені кінці перехресних діагональних зв'язків, який відрізняється тим, що до внутрішніх кутів центрального прямокутного стрижневого контуру приварені листові деконцентратори напруги.
Текст

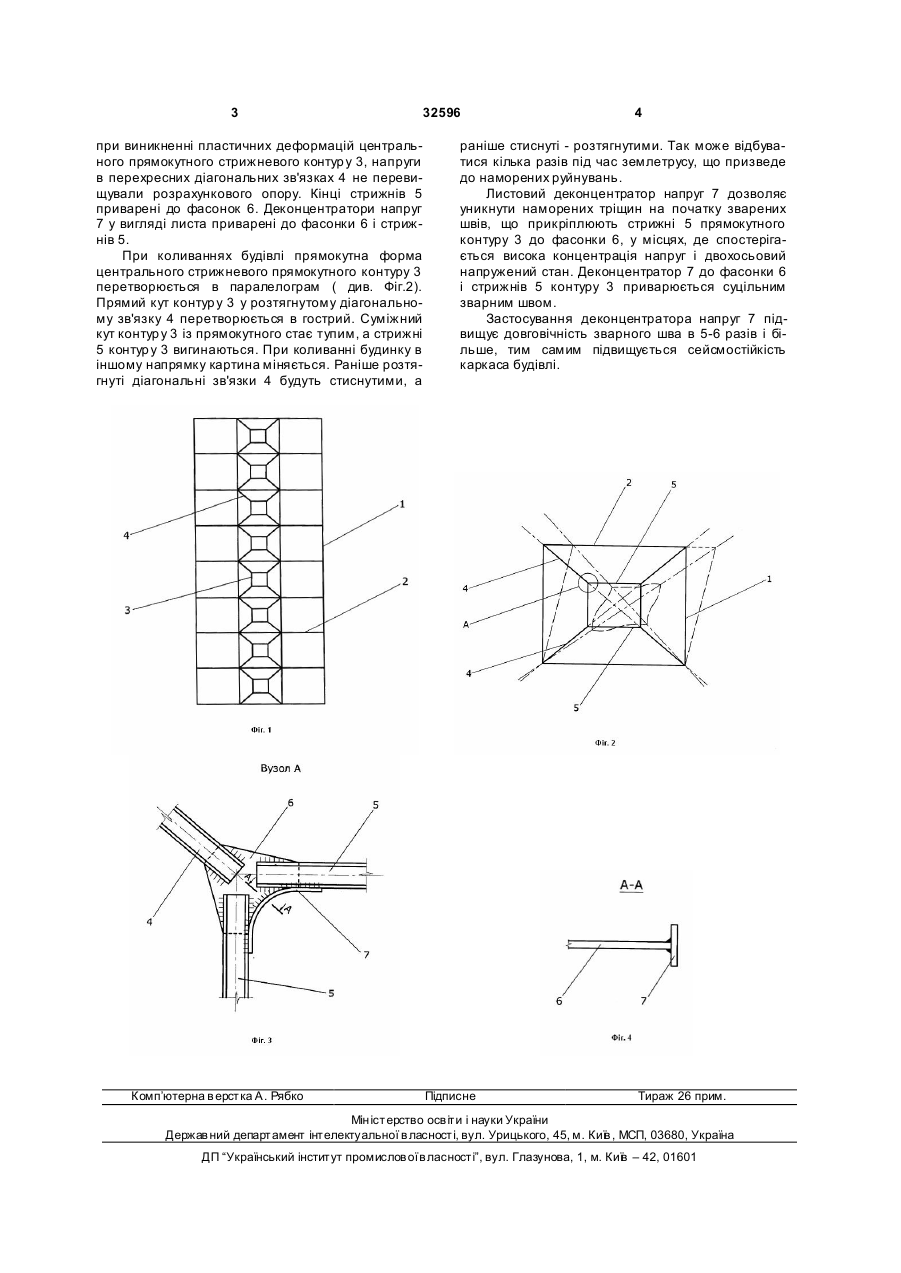

Каркас сейсмостійкої будівлі, що містить стійкі й ригелі, що утворюють осередки, розміщені в осередках перехресні діагональні зв'язки, кожний осередок виконаний із центральним прямокутним стрижневим контуром, до кутів якого жорстко прикріплені кінці перехресних діагональних зв'язків, який відрізняється тим, що до внутрішні х кутів центрального прямокутного стрижневого контуру приварені листові деконцентратори напруги. (19) (21) u200714631 (22) 24.12.2007 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) АЖЕРМАЧОВ ГЕННАДІЙ АРСЕНТІЙОВИЧ, UA, АЖЕРМАЧОВ СЕРГІЙ ГЕННАДІЙОВИЧ, UA, АБДУРАХМАНОВ АЗІЗ ЗАІРОВИЧ, U A (73) НАЦІОНАЛЬН А АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА, UA 3 при виникненні пластичних деформацій центрального прямокутного стрижневого контур у 3, напруги в перехресних діагональних зв'язках 4 не перевищували розрахункового опору. Кінці стрижнів 5 приварені до фасонок 6. Деконцентратори напруг 7 у вигляді листа приварені до фасонки 6 і стрижнів 5. При коливаннях будівлі прямокутна форма центрального стрижневого прямокутного контуру 3 перетворюється в паралелограм ( див. Фіг.2). Прямий кут контур у 3 у розтягнутому діагональному зв'язку 4 перетворюється в гострий. Суміжний кут контур у 3 із прямокутного стає тупим, а стрижні 5 контур у 3 вигинаються. При коливанні будинку в іншому напрямку картина міняється. Раніше розтягнуті діагональні зв'язки 4 будуть стиснутими, а Комп’ютерна в ерстка А. Рябко 32596 4 раніше стиснуті - розтягнутими. Так може відбуватися кілька разів під час землетрусу, що призведе до наморених руйнувань. Листовий деконцентратор напруг 7 дозволяє уникнути наморених тріщин на початку зварених швів, що прикріплюють стрижні 5 прямокутного контуру 3 до фасонки 6, у місцях, де спостерігається висока концентрація напруг і двохосьовий напружений стан. Деконцентратор 7 до фасонки 6 і стрижнів 5 контуру 3 приварюється суцільним зварним швом. Застосування деконцентратора напруг 7 підвищує довговічність зварного шва в 5-6 разів і більше, тим самим підвищується сейсмостійкість каркаса будівлі. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrame of seismo-stable building
Автори англійськоюAzhermachov Hennadii Arsentiiovych, Azhermachov Serhii Hennadiiovych, Abdurakhmanov Aziz Zairovych
Назва патенту російськоюКаркас сейсмоустойчивого строения
Автори російськоюАжермачов Геннадий Арсентьевич, Ажермачов Сергей Геннадиевич, Абдурахманов Азиз Заирович
МПК / Мітки
Мітки: сейсмостійкої, будівлі, каркас
