Спосіб подачі води в зрошувальну мережу
Номер патенту: 32597
Опубліковано: 26.05.2008
Формула / Реферат
Спосіб подачі води в зрошувальну мережу, який включає використання підкачувальної насосної станції подачі води на напірний водогін, розподільні і польові водогони, який відрізняється тим, що подача води здійснюється диференційовано, спочатку за допомогою перекачувальної насосної станції з джерела в регулюючий басейн, розташований поблизу зрошуваної ділянки, а потім підкачувальною насосною станцією за показниками експлуатаційних режимів із регулюючого басейну в зрошувальну мережу.
Текст

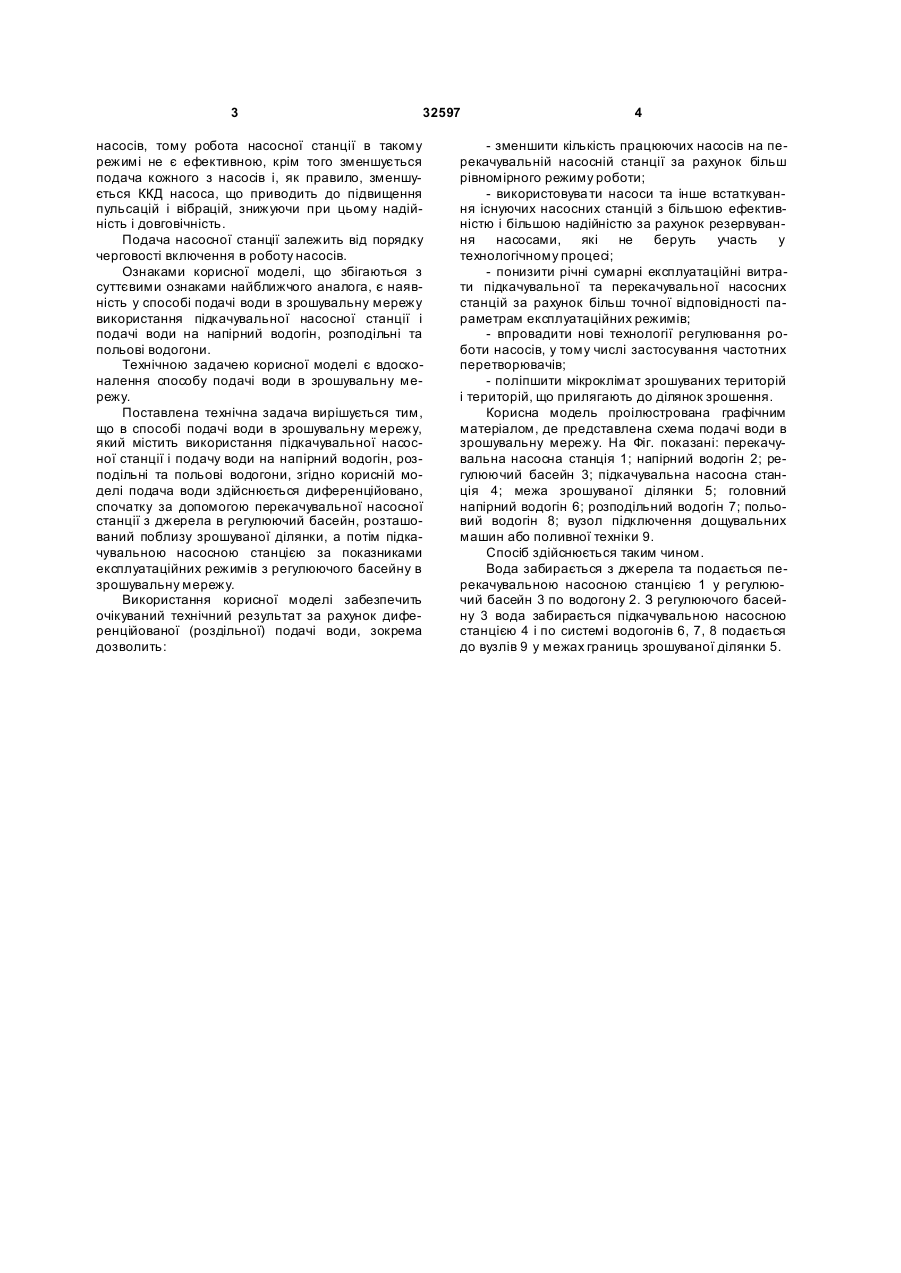

Спосіб подачі води в зрошувальну мережу, який включає використання підкачувальної насос 3 32597 насосів, тому робота насосної станції в такому режимі не є ефективною, крім того зменшується подача кожного з насосів і, як правило, зменшується ККД насоса, що приводить до підвищення пульсацій і вібрацій, знижуючи при цьому надійність і довговічність. Подача насосної станції залежить від порядку черговості включення в роботу насосів. Ознаками корисної моделі, що збігаються з суттєвими ознаками найближчого аналога, є наявність у способі подачі води в зрошувальну мережу використання підкачувальної насосної станції і подачі води на напірний водогін, розподільні та польові водогони. Технічною задачею корисної моделі є вдосконалення способу подачі води в зрошувальну мережу. Поставлена технічна задача вирішується тим, що в способі подачі води в зрошувальну мережу, який містить використання підкачувальної насосної станції і подачу води на напірний водогін, розподільні та польові водогони, згідно корисній моделі подача води здійснюється диференційовано, спочатку за допомогою перекачувальної насосної станції з джерела в регулюючий басейн, розташований поблизу зрошуваної ділянки, а потім підкачувальною насосною станцією за показниками експлуатаційних режимів з регулюючого басейну в зрошувальну мережу. Використання корисної моделі забезпечить очікуваний технічний результат за рахунок диференційованої (роздільної) подачі води, зокрема дозволить: 4 - зменшити кількість працюючих насосів на перекачувальній насосній станції за рахунок більш рівномірного режиму роботи; - використовува ти насоси та інше встаткування існуючих насосних станцій з більшою ефективністю і більшою надійністю за рахунок резервування насосами, які не беруть участь у технологічному процесі; - понизити річні сумарні експлуатаційні витрати підкачувальної та перекачувальної насосних станцій за рахунок більш точної відповідності параметрам експлуатаційних режимів; - впровадити нові технології регулювання роботи насосів, у тому числі застосування частотних перетворювачів; - поліпшити мікроклімат зрошуваних територій і територій, що прилягають до ділянок зрошення. Корисна модель проілюстрована графічним матеріалом, де представлена схема подачі води в зрошувальну мережу. На Фіг. показані: перекачувальна насосна станція 1; напірний водогін 2; регулюючий басейн 3; підкачувальна насосна станція 4; межа зрошуваної ділянки 5; головний напірний водогін 6; розподільний водогін 7; польовий водогін 8; вузол підключення дощувальних машин або поливної техніки 9. Спосіб здійснюється таким чином. Вода забирається з джерела та подається перекачувальною насосною станцією 1 у регулюючий басейн 3 по водогону 2. З регулюючого басейну 3 вода забирається підкачувальною насосною станцією 4 і по системі водогонів 6, 7, 8 подається до вузлів 9 у межах границь зрошуваної ділянки 5. 5 Комп’ютерна в ерстка А. Рябко 32597 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for water supply to irrigation network
Автори англійськоюZakharov Roman Yuriiovych, Zuieva Tetiana Volodymyrivna
Назва патенту російськоюСпособ подачи воды в оросительную сеть
Автори російськоюЗахаров Роман Юрьевич, Зуева Татьяна Владимировна
МПК / Мітки
МПК: A01G 25/00
Мітки: спосіб, води, мережу, подачі, зрошувальну
