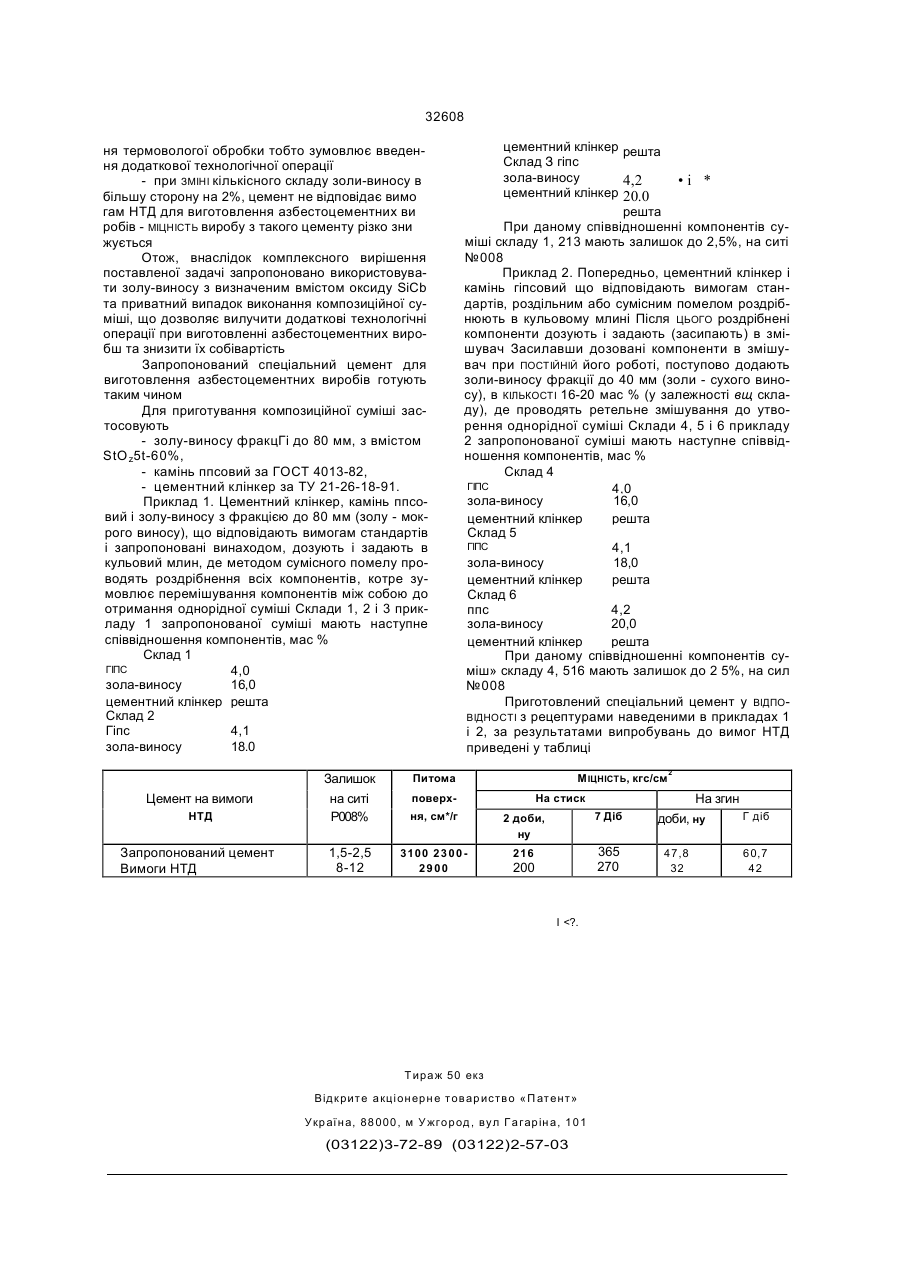

Спеціальний цемент

Спеціальний цемент, що містить цементний клінкер, гіпс і золу, який відрізняється тим, що він містить вказані компоненти в такому співвідношенні, мас.%: гіпс 4,0—4,2 золу-виносу 16,0-20,0 ' 'цементний клінкер решта, причому золавиносу фракції до 80 мм містить 51-60% оксиду кремнезему SiOj Поставлене завдання вирішується тим, що спеціальний цемент, що містить цементний клінкер, ппс і золу, згідно з винаходом, містить вказані компоненти в-такому співвідношенні, мас.%. гіпс 4,0-4,2 золу-виносу 16,0-20,0 цементний клінкер решта, причому зола-виносу фракції до 80 мм містить 51-60% оксиду кремнезему S1O2. Введення більшої кількості золи-виносу з визначеним вмістом в якості активної мініральної добавки оксиду 5Юг дозволяє отримати новий композиційний компонент, - спеціальний цемент, який відповідає вимогам НТД для виготовлення азбестоцементних виробів (в порівнянні з прототипом). Водночас, саме через визначений вміст, у золі-виносу, оксиду S1O2 запропонований цемент не потребує ні термовологої', ні автоклавної обробки (в порівнянні з аналогами), що зумовлено утворенням рідкої фази при нижчих температурах в процесі формування більш щільного, воднонепроникного черепка виробу, тим самим забезпечується нормальний процес зростання міцності цементного каменю Дані граничні інтервали було визначено лабораторно та підтверджено промисловими дослідженнями У результаті останніх встановлено - при зміні КІЛЬКІСНОГО складу золи-виносу в меншу сторону на 2% значно зменшується вміст оксиду S1O2, t цемент хоча ще й відповідає вимогам НТД, проте вже виготовлення з даного цементу азбестоцементних виробів потребує проведен CM о 00 о to CM CO 01 32608 ня термовологої обробки тобто зумовлює введення додаткової технологічної операції - при ЗМІНІ кількісного складу золи-виносу в більшу сторону на 2%, цемент не відповідає вимо гам НТД для виготовлення азбестоцементних ви робів - МІЦНІСТЬ виробу з такого цементу різко зни жується Отож, внаслідок комплексного вирішення поставленої задачі запропоновано використовувати золу-виносу з визначеним вмістом оксиду SiCb та приватний випадок виконання композиційної суміші, що дозволяє вилучити додаткові технологічні операції при виготовленні азбестоцементних виробш та знизити їх собівартість Запропонований спеціальний цемент для виготовлення азбестоцементних виробів готують таким чином Для приготування композиційної суміші застосовують - золу-виносу фракцГі до 80 мм, з вмістом StO z5t-60%, - камінь ппсовий за ГОСТ 4013-82, - цементний клінкер за ТУ 21-26-18-91. Приклад 1. Цементний клінкер, камінь ппсовий і золу-виносу з фракцією до 80 мм (золу - мокрого виносу), що відповідають вимогам стандартів і запропоновані винаходом, дозують і задають в кульовий млин, де методом сумісного помелу проводять роздрібнення всіх компонентів, котре зумовлює перемішування компонентів між собою до отримання однорідної суміші Склади 1, 2 і 3 прикладу 1 запропонованої суміші мають наступне співвідношення компонентів, мас % Склад 1 ГІПС 4,0 зола-виносу 16,0 цементний клінкер решта Склад 2 Гіпс 4,1 зола-виносу 18.0 цементний клінкер решта Склад З гіпс зола-виносу 4,2 •і * цементний клінкер 20.0 решта При даному співвідношенні компонентів суміші складу 1, 213 мають залишок до 2,5%, на ситі №008 Приклад 2. Попередньо, цементний клінкер і камінь гіпсовий що відповідають вимогам стандартів, роздільним або сумісним помелом роздрібнюють в кульовому млині Після ЦЬОГО роздрібнені компоненти дозують і задають (засипають) в змішувач Засилавши дозовані компоненти в змішувач при ПОСТІЙНІЙ його роботі, поступово додають золи-виносу фракції до 40 мм (золи - сухого виносу), в КІЛЬКОСТІ 16-20 мас % (у залежності вщ складу), де проводять ретельне змішування до утворення однорідної суміші Склади 4, 5 і 6 прикладу 2 запропонованої суміші мають наступне співвідношення компонентів, мас % Склад 4 ГІПС 4,0 зола-виносу 16,0 цементний клінкер решта Склад 5 ГІПС 4,1 зола-виносу 18,0 цементний клінкер решта Склад 6 ппс 4,2 зола-виносу 20,0 цементний клінкер решта При даному співвідношенні компонентів суміш» складу 4, 516 мають залишок до 2 5%, на сил №008 Приготовлений спеціальний цемент у ВІДПОВІДНОСТІ з рецептурами наведеними в прикладах 1 і 2, за результатами випробувань до вимог НТД приведені у таблиці НТД Залишок на ситі Р008% ня, см*/г Запропонований цемент Вимоги НТД 1,5-2,5 8-12 3100 23002900 Цемент на вимоги Питома МІЦНІСТЬ, кгс/см поверх 2 На згин На стиск 2 доби, ну 7 Діб 2 доби, ну Г діб 216 365 270 47,8 32 60,7 42 200 І
