Спосіб визначення внутрішніх дефектів в стінах приміщень
Номер патенту: 32620
Опубліковано: 26.05.2008
Автори: Пєвнєв Володимир Яковлевич, Логвиненко Микола Федорович, Чурюмов Геннадій Іванович, Борзов Михайло Миколайович, Громико Ігор Олексійович, Серков Олександр Анатолійович
Формула / Реферат
Спосіб визначення внутрішніх дефектів в стінах приміщень, що включає освітлення стіни когерентним випромінюванням, формування його спекл-зображення та реєстрацію відеокамерою, оцифрування і послідовне запам'ятовування цифрових зображень із подальшим визначенням місцеположення дефектних зон в стінах приміщення, який відрізняється тим, що попередньо між стіною приміщення та когерентним випромінювачем розміщують тонку поверхню, яка не пропускає світло, а формування спекл-зображення здійснюють одночасно із випромінюванням звукового генератора, який розміщено на зовнішній стороні стіни приміщення.
Текст

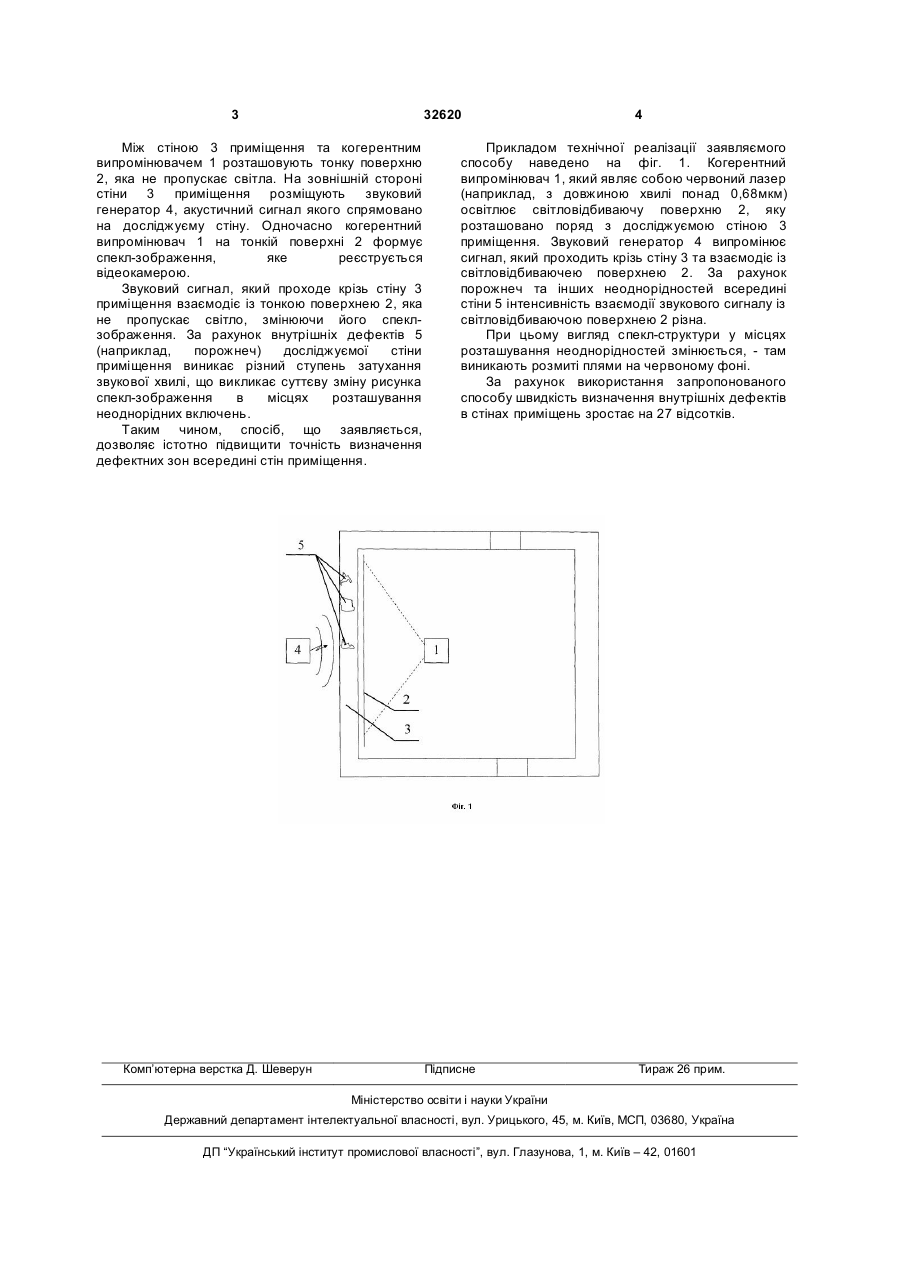

Спосіб визначення внутрішніх дефектів в стінах приміщень, що включає освітлення стіни 3 32620 Між стіною 3 приміщення та когерентним випромінювачем 1 розташовують тонку поверхню 2, яка не пропускає світла. На зовнішній стороні стіни 3 приміщення розміщують звуковий генератор 4, акустичний сигнал якого спрямовано на досліджуєму стіну. Одночасно когерентний випромінювач 1 на тонкій поверхні 2 формує спекл-зображення, яке реєструється відеокамерою. Звуковий сигнал, який проходе крізь стіну 3 приміщення взаємодіє із тонкою поверхнею 2, яка не пропускає світло, змінюючи його спеклзображення. За рахунок внутрішніх дефектів 5 (наприклад, порожнеч) досліджуємої стіни приміщення виникає різний ступень затухання звукової хвилі, що викликає суттєву зміну рисунка спекл-зображення в місцях розташування неоднорідних включень. Таким чином, спосіб, що заявляється, дозволяє істотно підвищити точність визначення дефектних зон всередині стін приміщення. Комп’ютерна верстка Д. Шеверун 4 Прикладом технічної реалізації заявляємого способу наведено на фіг. 1. Когерентний випромінювач 1, який являє собою червоний лазер (наприклад, з довжиною хвилі понад 0,68мкм) освітлює світловідбиваючу поверхню 2, яку розташовано поряд з досліджуємою стіною 3 приміщення. Звуковий генератор 4 випромінює сигнал, який проходить крізь стіну 3 та взаємодіє із світловідбиваючею поверхнею 2. За рахунок порожнеч та інших неоднорідностей всередині стіни 5 інтенсивність взаємодії звукового сигналу із світловідбиваючою поверхнею 2 різна. При цьому вигляд спекл-структури у місцях розташування неоднорідностей змінюється, - там виникають розмиті плями на червоному фоні. За рахунок використання запропонованого способу швидкість визначення внутрішніх дефектів в стінах приміщень зростає на 27 відсотків. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of inner defects i walls of premises
Автори англійськоюBorzhov Mykhailo Mykolaiovych, Hromyko Ihor Oleksiiovych, Lohvynenko Mykola Fedorovych, Pievniev Volodymyr Yakovych, Serkov Oleksandr Anatoliiovych, Churiumov Hennadii Ivanovych, Churiumov Hennadii Yakovych
Назва патенту російськоюСпособ определения внутренних дефектов в стенах помещений
Автори російськоюБорзов Михаил Николаевич, Громыко Игорь Алексеевич, Логвиненко Николай Федорович, Певнев Владимир Яковлевич, Серков Александр Анатольевич, Чурюмов Геннадий Иванович
МПК / Мітки
МПК: G01B 11/16
Мітки: внутрішніх, приміщень, визначення, спосіб, дефектів, стінах
Код посилання
<a href="https://ua.patents.su/2-32620-sposib-viznachennya-vnutrishnikh-defektiv-v-stinakh-primishhen.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення внутрішніх дефектів в стінах приміщень</a>

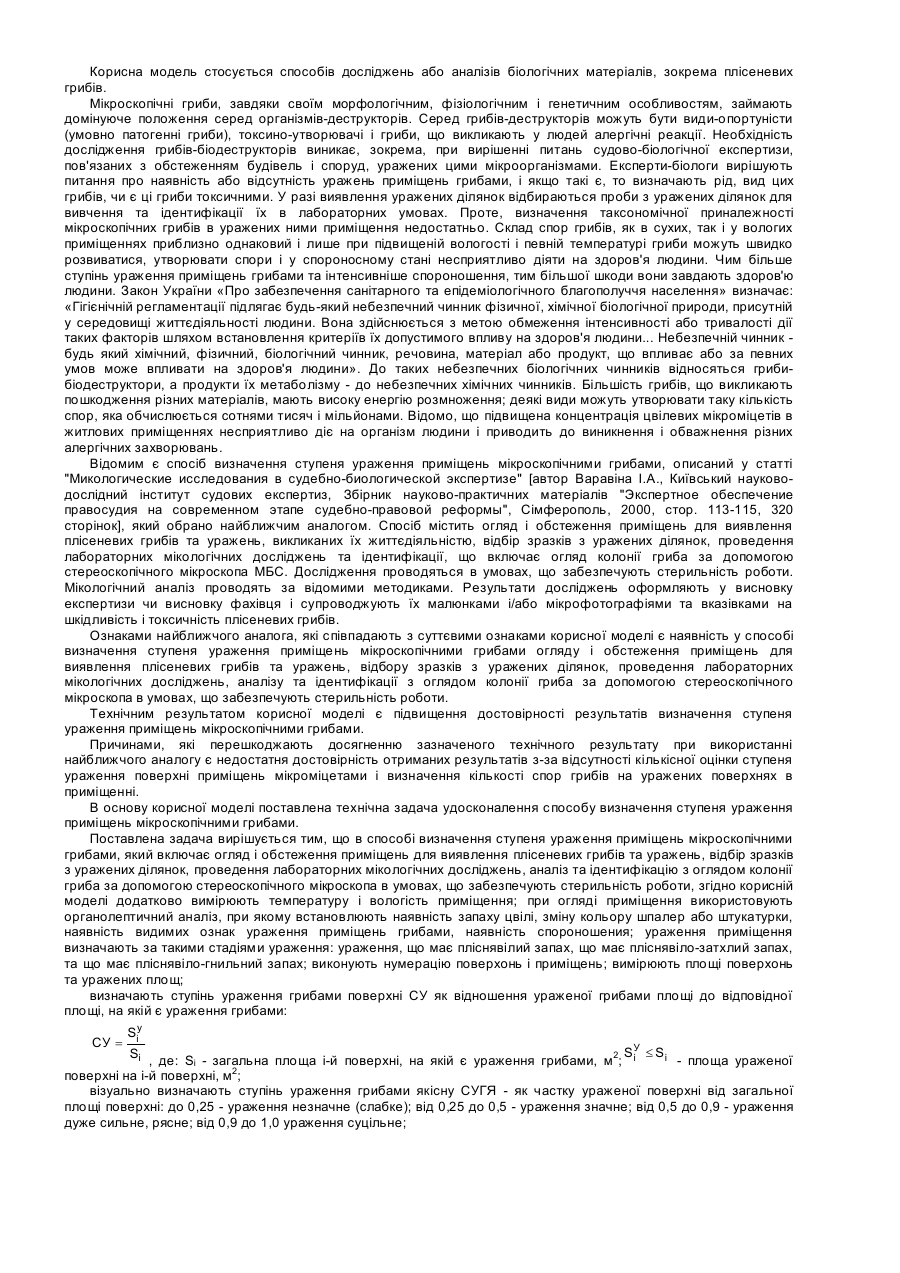

Спосіб визначення ступеня ураження приміщень мікроскопічними грибами
Номер патенту: 32139
Опубліковано: 12.05.2008
Автори: Нестерук Олександр Григорович, Саганяк Олена Олександрівна
МПК: G01N 33/00
Мітки: визначення, приміщень, ураження, грибами, ступеня, спосіб, мікроскопічними
Формула / Реферат:
1. Спосіб визначення ступеня ураження приміщень мікроскопічними грибами, що включає огляд і обстеження приміщень для виявлення плісеневих грибів та уражень, відбір зразків з уражених ділянок, проведення лабораторних мікологічних досліджень, аналіз та ідентифікацію з оглядом колонії гриба за допомогою стереоскопічного мікроскопа в умовах, що забезпечують стерильність роботи, який відрізняється тим, що додатково вимірюють температуру і...

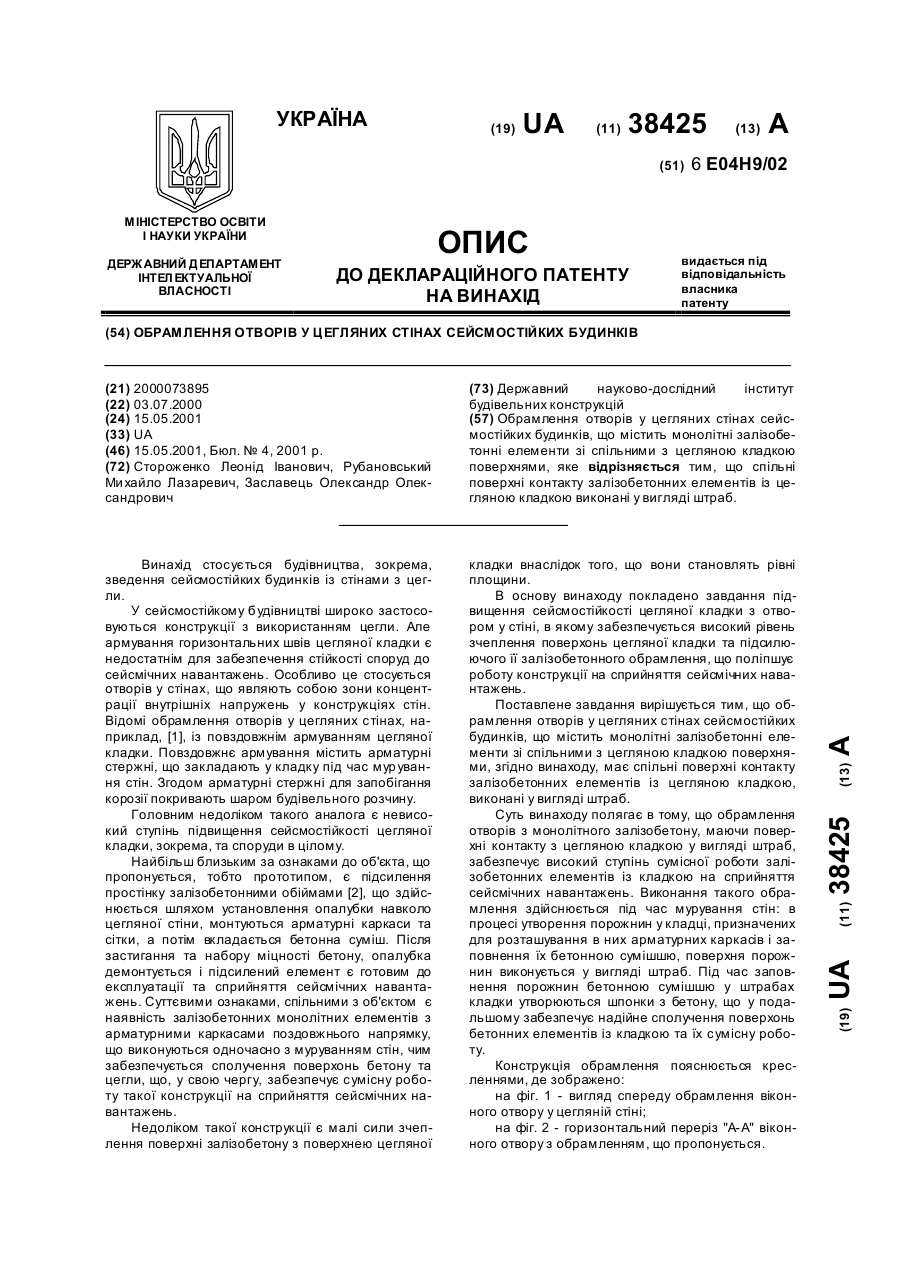

Обрамлення отворів у цегляних стінах сейсмостійких будинків
Номер патенту: 38425
Опубліковано: 15.05.2001
Автори: Заславець Олександр Олександрович, Рубановський Михайло Лазаревич, Стороженко Леонід Іванович
МПК: E04H 9/02
Мітки: будинків, обрамлення, сейсмостійких, цегляних, отворів, стінах
Формула / Реферат:
Обрамлення отворів у цегляних стінах сейсмостійких будинків, що містить монолітні залізобетонні елементи зі спільними з цегляною кладкою поверхнями, яке відрізняється тим, що спільні поверхні контакту залізобетонних елементів із цегляною кладкою виконаю у вигляді штраб.
Спосіб визначення внутрішніх напружень
Номер патенту: 10011
Опубліковано: 17.10.2005
Автори: Беспалов Сергій Анатолійович, Волосевич Павло Юрійович
МПК: G01L 1/00
Мітки: напружень, спосіб, внутрішніх, визначення
Формула / Реферат:
Спосіб визначення внутрішніх напружень, який полягає в тому, що на досліджувану поліровану поверхню зразка наносять при заданому навантаженні рівчак, визначають середнє значення ширини рівчака, який відрізняється тим, що наносять N рівчаків при заданому навантаженні на визначеній відстані між ними, вимірюють через визначену постійну відстань їхню ширину чи глибину, а після визначення середнього значення ширини чи глибини кожного рівчака...
Спосіб дистанційного визначення дефектів електричних складових електродвигуна постійного струму стрілкового переводу
Номер патенту: 8530
Опубліковано: 15.08.2005
Автори: Руденко Олександр Борисович, Парфьонов Володимир Іванович
МПК: B61L 7/00
Мітки: спосіб, дефектів, переводу, струму, електродвигуна, визначення, дистанційного, стрілкового, складових, електричних, постійного
Формула / Реферат:
Спосіб дистанційного визначення дефектів електричних складових електродвигуна постійного струму стрілкового переводу, при якому виділяють, осцилографують, аналізують криву складову споживного струму, який відрізняється тим, що безперервно проводять миттєвий аналіз складової струму і при появі в спектрі гармонік в діапазоні від 20 до 10000 Гц за їх характеристиками роблять висновок про дефекти електричних складових електродвигуна стрілкового...

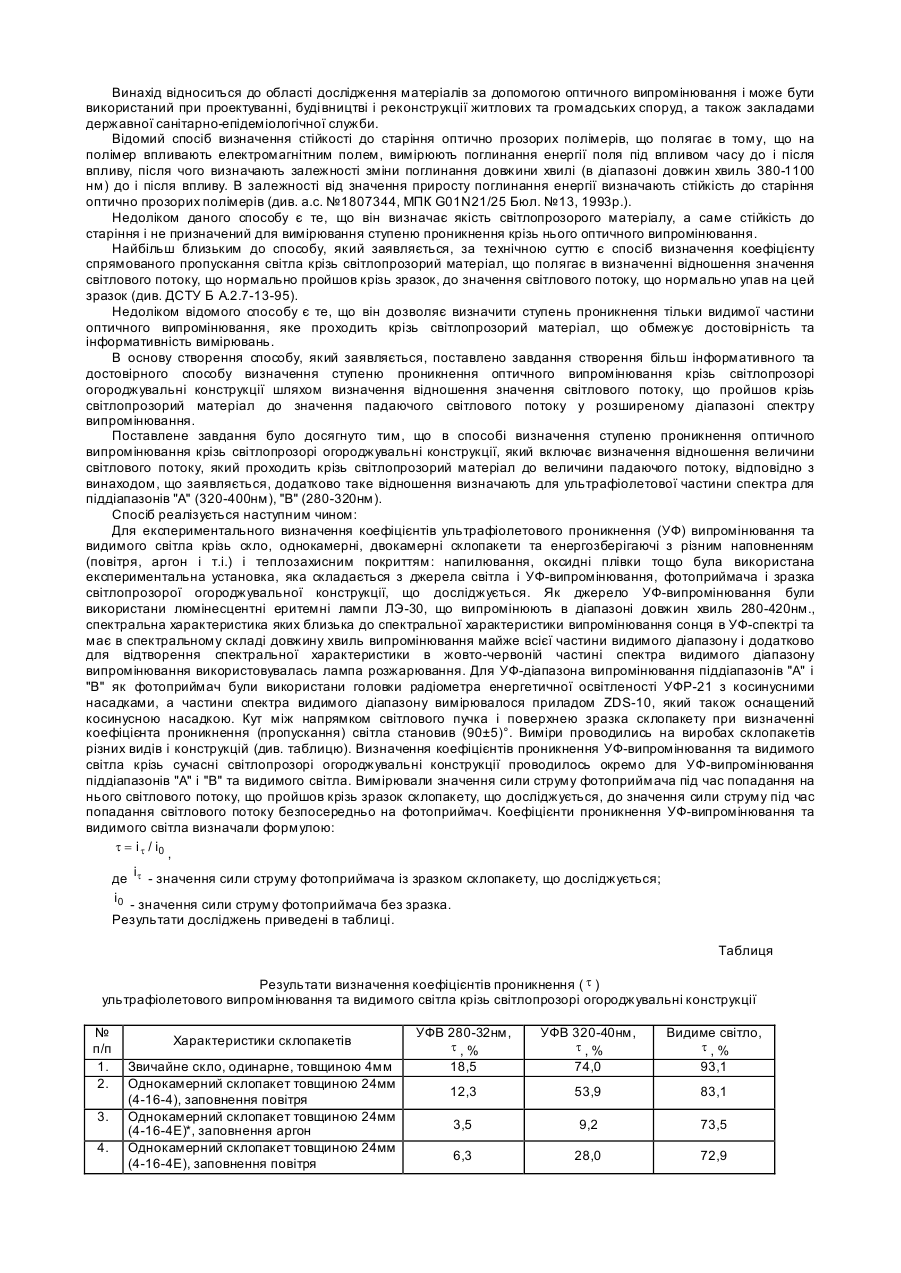

Спосіб визначення проникнення оптичного випромінювання крізь світлопрозорі огороджувальні конструкції при інсоляції приміщень
