Обрамлення отворів у цегляних стінах сейсмостійких будинків

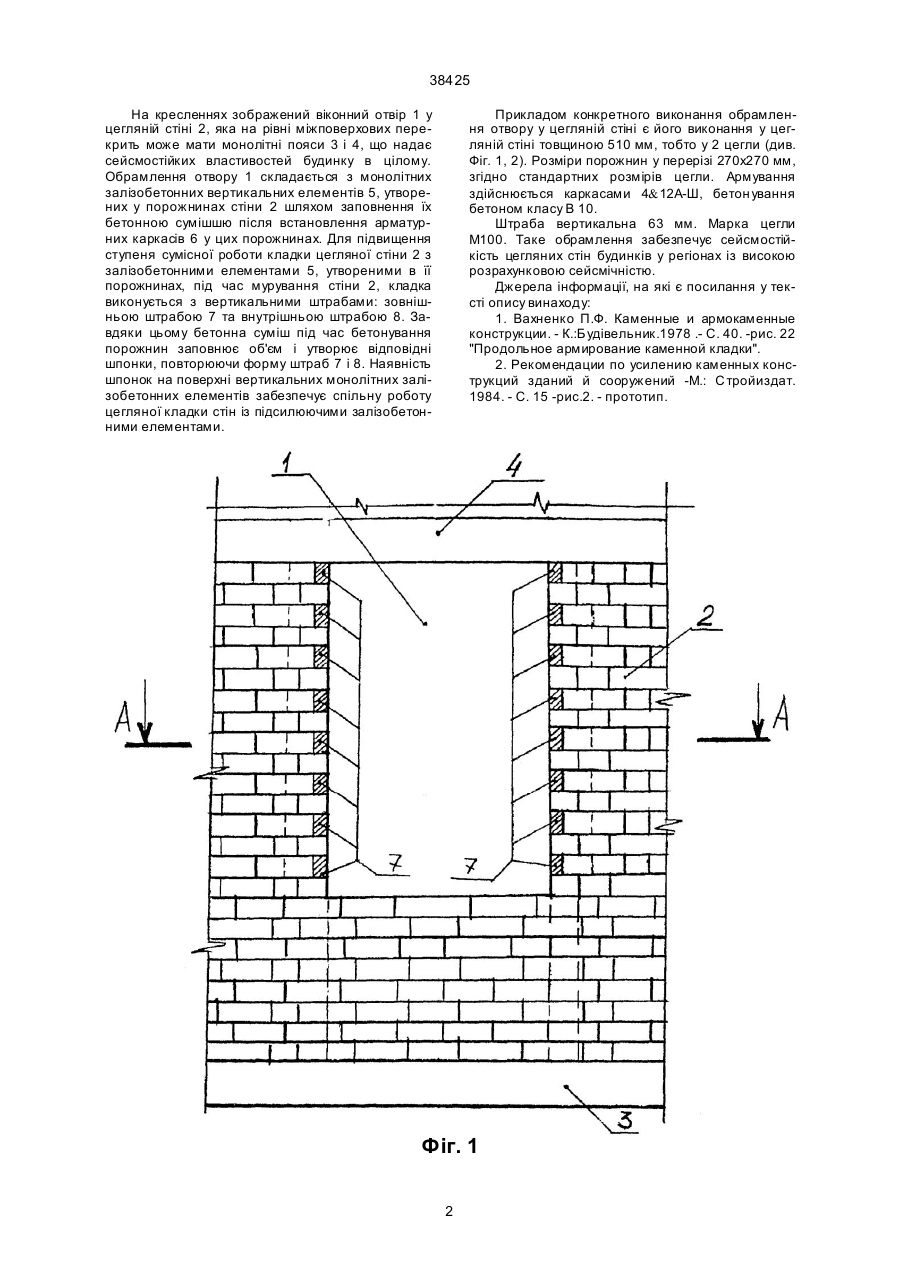

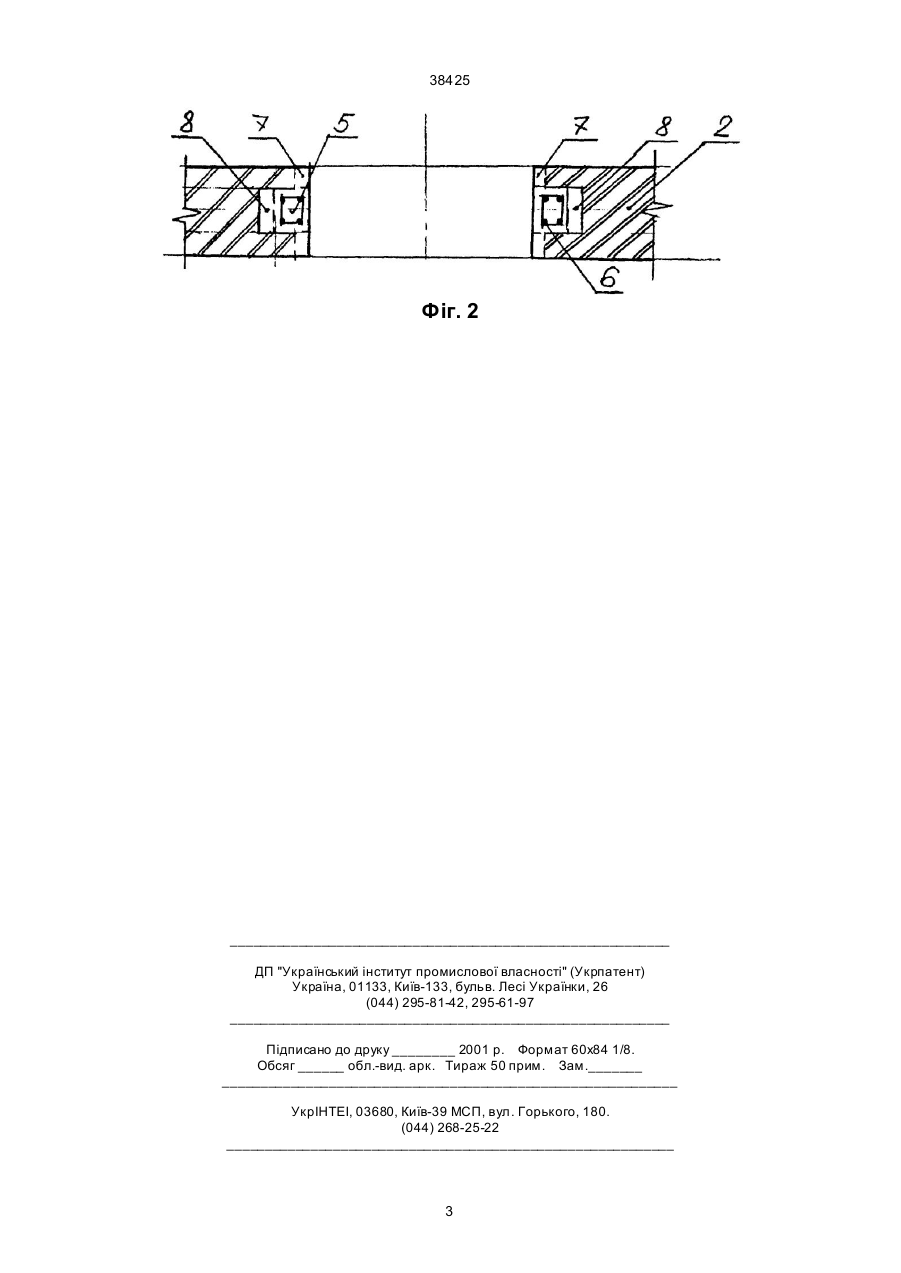

Обрамлення отворів у цегляних стінах сейсмостійких будинків, що містить монолітні залізобетонні елементи зі спільними з цегляною кладкою поверхнями, яке відрізняється тим, що спільні поверхні контакту залізобетонних елементів із цегляною кладкою виконані у вигляді штраб. (19) (21) 2000073895 (22) 03.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Стороженко Леонід Іванович, Рубановський Ми хайло Лазаревич, Заславець Олександр Олександрович 38425 На кресленнях зображений віконний отвір 1 у цегляній стіні 2, яка на рівні міжповерхових перекрить може мати монолітні пояси 3 і 4, що надає сейсмостійких властивостей будинку в цілому. Обрамлення отвору 1 складається з монолітних залізобетонних вертикальних елементів 5, утворених у порожнинах стіни 2 шляхом заповнення їх бетонною сумішшю після встановлення арматурних каркасів 6 у цих порожнинах. Для підвищення ступеня сумісної роботи кладки цегляної стіни 2 з залізобетонними елементами 5, утвореними в її порожнинах, під час мурування стіни 2, кладка виконується з вертикальними штрабами: зовнішньою штрабою 7 та внутрішньою штрабою 8. Завдяки цьому бетонна суміш під час бетонування порожнин заповнює об'єм і утворює відповідні шпонки, повторюючи форму штраб 7 і 8. Наявність шпонок на поверхні вертикальних монолітних залізобетонних елементів забезпечує спільну роботу цегляної кладки стін із підсилюючими залізобетонними елементами. Прикладом конкретного виконання обрамлення отвору у цегляній стіні є його виконання у цегляній стіні товщиною 510 мм, тобто у 2 цегли (див. Фіг. 1, 2). Розміри порожнин у перерізі 270х270 мм, згідно стандартних розмірів цегли. Армування здійснюється каркасами 4&12А-Ш, бетон ування бетоном класу В 10. Штраба вертикальна 63 мм. Марка цегли M100. Таке обрамлення забезпечує сейсмостійкість цегляних стін будинків у регіонах із високою розрахунковою сейсмічністю. Джерела інформації, на які є посилання у тексті опису винаходу: 1. Вахненко П.Ф. Каменные и армокаменные конструкции. - К.:Будівельник.1978 .- С. 40. -рис. 22 "Продольное армирование каменной кладки". 2. Рекомендации по усилению каменных конструкций зданий й сооружений -М.: С тройиздат. 1984. - С. 15 -рис.2. - прототип. Фіг. 1 2 38425 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
