Різальний інструмент
Номер патенту: 32627
Опубліковано: 26.05.2008
Автори: Лелеко В'ячеслав В'ячеславович, Марунич В'ячеслав Олексійович, Кузнєцов Віктор Євдокимович
Формула / Реферат
Різальний інструмент, який містить хвостовик і корпус із різальною частиною, в осьовій порожнині якої розташовані різьова втулка з підпружиненим притискачем і упор у вигляді тіла обертання, встановленого з можливістю оберту, який відрізняється тим, що підпружинений притискач виконаний з пазом і забезпечений кулькою, встановленою з можливістю вільного обертання в цьому пазу, а упор виконаний у вигляді циліндричного ролика зі сферичними торцями, повздовжня вісь якого перпендикулярна повздовжній осі інструмента, при цьому упор розташований в порожнині інструмента на опорних кульках, а в його торцях виконані пази для розміщення останніх, при цьому кулька підпружиненого притискача встановлена з можливістю контакту з твірною ролика.
Текст

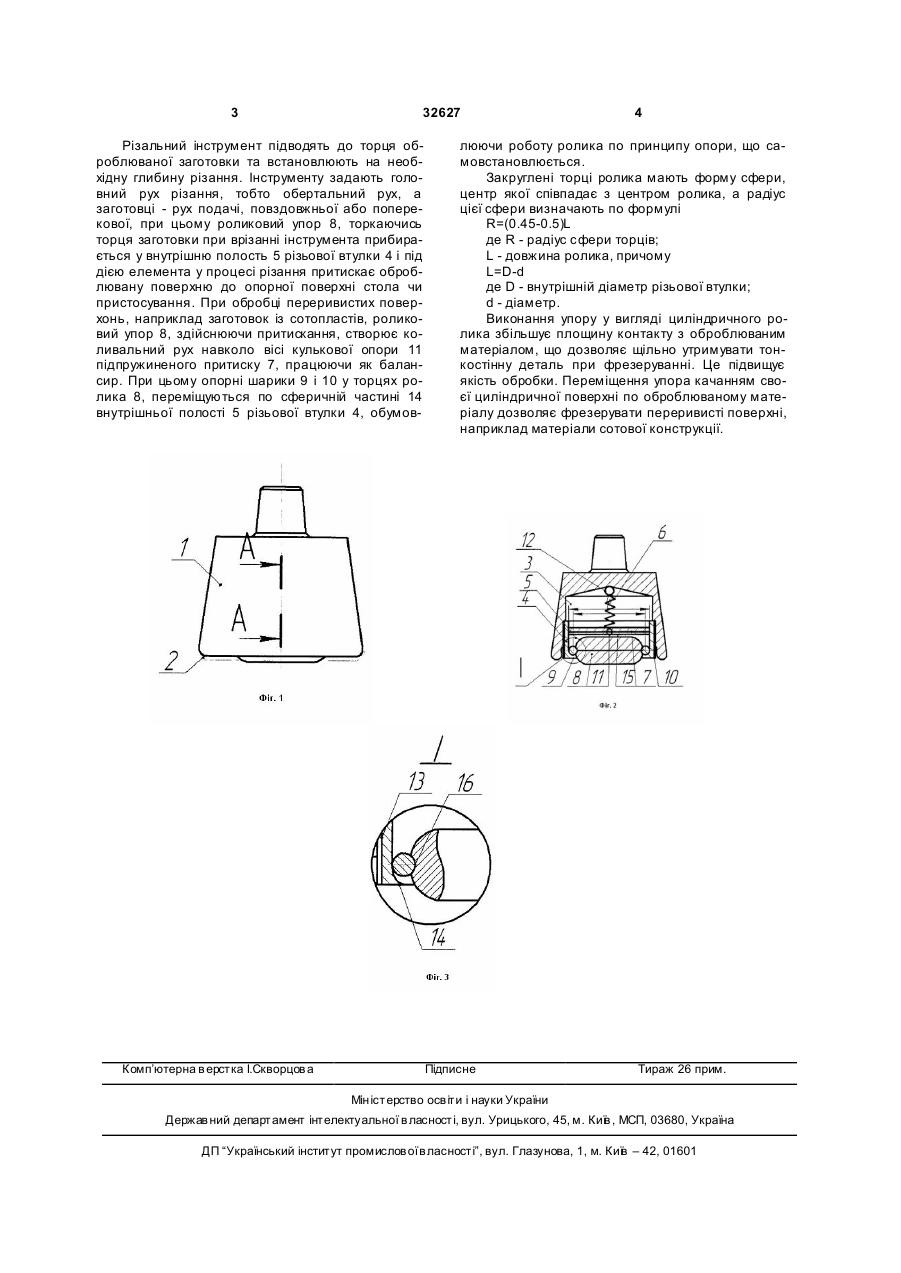

Різальний інструмент, який містить хвостовик і корпус із різальною частиною, в осьовій порожнині якої розташовані різьова втулка з підпружиненим притискачем і упор у вигляді тіла обертання, вста 3 32627 Різальний інструмент підводять до торця оброблюваної заготовки та встановлюють на необхідну глибину різання. Інструменту задають головний рух різання, тобто обертальний рух, а заготовці - рух подачі, повздовжньої або поперекової, при цьому роликовий упор 8, торкаючись торця заготовки при врізанні інструмента прибирається у внутрішню полость 5 різьової втулки 4 і під дією елемента у процесі різання притискає оброблювану поверхню до опорної поверхні стола чи пристосування. При обробці переривистих поверхонь, наприклад заготовок із сотопластів, роликовий упор 8, здійснюючи притискання, створює коливальний рух навколо вісі кулькової опори 11 підпружиненого притиску 7, працюючи як балансир. При цьому опорні шарики 9 і 10 у торцях ролика 8, переміщуються по сферичній частині 14 внутрішньої полості 5 різьової втулки 4, обумов Комп’ютерна в ерстка І.Скворцов а 4 люючи роботу ролика по принципу опори, що самовстановлюється. Закруглені торці ролика мають форму сфери, центр якої співпадає з центром ролика, а радіус цієї сфери визначають по формулі R=(0.45-0.5)L де R - радіус сфери торців; L - довжина ролика, причому L=D-d де D - внутрішній діаметр різьової втулки; d - діаметр. Виконання упору у вигляді циліндричного ролика збільшує площину контакту з оброблюваним матеріалом, що дозволяє щільно утримувати тонкостінну деталь при фрезеруванні. Це підвищує якість обробки. Переміщення упора качанням своєї циліндричної поверхні по оброблюваному матеріалу дозволяє фрезерувати переривисті поверхні, наприклад матеріали сотової конструкції. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting tool
Автори англійськоюMarunych Viacheslav Oleksiiovych, Kuznetsov Viktor Yevdokymovych, Kuznietsov Viktor Yevdokymovych, Leleko Viacheslav Viacheslavovych
Назва патенту російськоюРежущий инструмент
Автори російськоюМарунич Вячеслав Алексеевич, Кузнецов Виктор Евдокимович, Лелеко Вячеслав Вячеславович
МПК / Мітки
МПК: B29C 37/00
Мітки: різальний, інструмент
Код посилання
