Пристрій коливання струмопідвідного мундштука при наплавці циліндричних заготівок

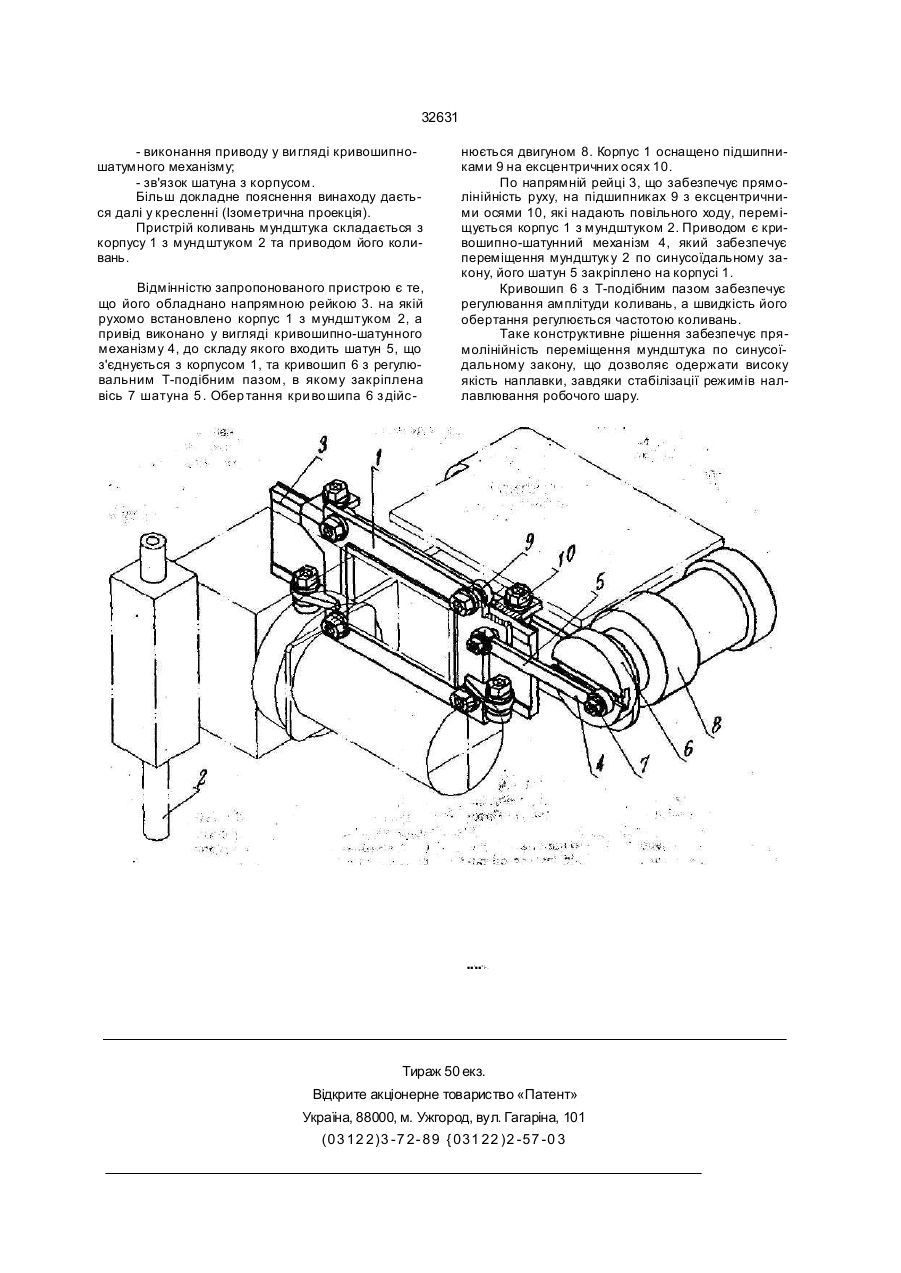

Пристрій коливання струмопідвідного мундштука при наппавці циліндричних заготівок, до складу якого входять корпус та привід його коливання, який відрізняється тим, що його обладнано напрямною рейкою, на якій рухомо встановлено корпус з мундштуком, а привід виконано у вигляді кривошипно-шатунного механізму, шатун якого з'єднано >э визначеним корпусом. Винахід належить до галузі ливарного виробництва, а саме - до наплавки металу на поверхні циліндричних заготівок Відомий пристрій коливання струмопідвідного мундштука, до складу якого входить корпус, встановлений на вертикальній консолі з можливістю обертання, оснащений струмопщвщним мундштуком (Автомат для наллавлювання АД-231, паспорт ИДЮН 633 134006 ПС від 29 08 1985р . завод-виготовлювзч - Інститут електрозварювання їм Патона) До недоліків цього пристрою належать - коливання мундштука здійснюється за ра діусом у площині яка паралельна площині деталі, що попршує формування шару, Однак, у цьому пристрою використано принцип маятникових коливань, в процесі яких ПОСТІЙНО ЗМІНЮЄТЬСЯ ВИЛІТ (відстань вщ торця мундштука до виробу), що викликає зміни режимів наплавки, а, отже, погіршується якість наплавлюваного шару. В основу винаходу покладена задача - створити пристрій коливань струмопідвідного мундштука, який забезпечує гарантовану якгсть наплавки шляхом стабілізації режиму наплавлювання завдяки технічному результату, який полягає в тому, що мундштуку надають коливальні рухи, які паралельні геометричній осі заготівки і ВІДПОВІДНІ синусоїдальному закону Для досягнення цього технічного результату пристрій коливань струмопідвідного мундштука, до складу якого входять корпус та привід його коливання, обладнано напрямною рейкою, на якій рухомо встановлено корпус з мундштуком, а привід виконано у вигляді кривошипно-шатунного механізму, шатун якого з'єднано із визначеним корпусом Між характерними ознаками винаходу та досягненим технічним результатом є причинно-наслідковий зв'язок Щоб мундштук здійснював коливання по синусоїдальному закону, а траєкторія його руху мала пряму ЛІНІЮ, необхідна така сукупність суттєвих ознак • оснащення пристрою напрямною ЛІНІЙКОЮ; - встановлення на напрямну лінійку корпуса з мундштуком, які мають можливість поздовжньо переміщуватися, (22) 17 08 1999 (24)15 02 2001 (46) 15 02 2001, Бюл № 1, 2001 р (72) Невідомський Володимир Олександрович, Шилюк Сергій Миколайович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗА ВОД" (56) Автомат для зварювання А-1406 , паспорт АТКИ 683144003ПС від 20 04 1996 р, заеод-виготовлювач - Ка ховський завод електрозварювального обладнання - змінення напряму переміщення мундштука провадиться реверсуванням двигуна у режимі "п уск-стоп", що при води ть до ударни х на ван та жень у приводі Останній недолік усун уто у відомому пристрою коливання струмопідвідного мундштука за рахунок коливання мундштука у площині, яка паралельна ос) наплавлюваного виробу (Автомат для зварювання А-1406, паспорт АТКИ 683144003ПС від 20 04 1996р , завод-виготовлювач - Каховський заеод електрозварювального обладнання) У даному пристрою, як і у тому, що заявляється, мають місце такі суттєві ознаки пристрій коливання струмопідвідного мундштука при наплавці циліндричних заготівок, до складу якого входять корпус та привод його коливання О о
