Подрібнювач
Номер патенту: 32635
Опубліковано: 26.05.2008
Автори: Пархоменко Владислав Анатольович, Пархоменко Валентина Дмитрівна, Пархоменко Анатолій Павлович
Формула / Реферат
Подрібнювач, що складається з корпусу, до якого у верхній частині кріпиться вібраційний живильник зі змонтованим на ньому бункером, що має заслінку, лоток, передньої кришки та задньої стінки, а зсередини прикріплених нерухомого та рухомого дисків з концентрично розташованими пальцями, причому рухомий диск за допомогою головного вала кріпиться до задньої стінки, який відрізняється тим, що внутрішні робочі поверхні нерухомого і рухомого дисків виконані по конічній твірній, причому за рухомим диском на головному валу розташована регулювальна шайба.
Текст

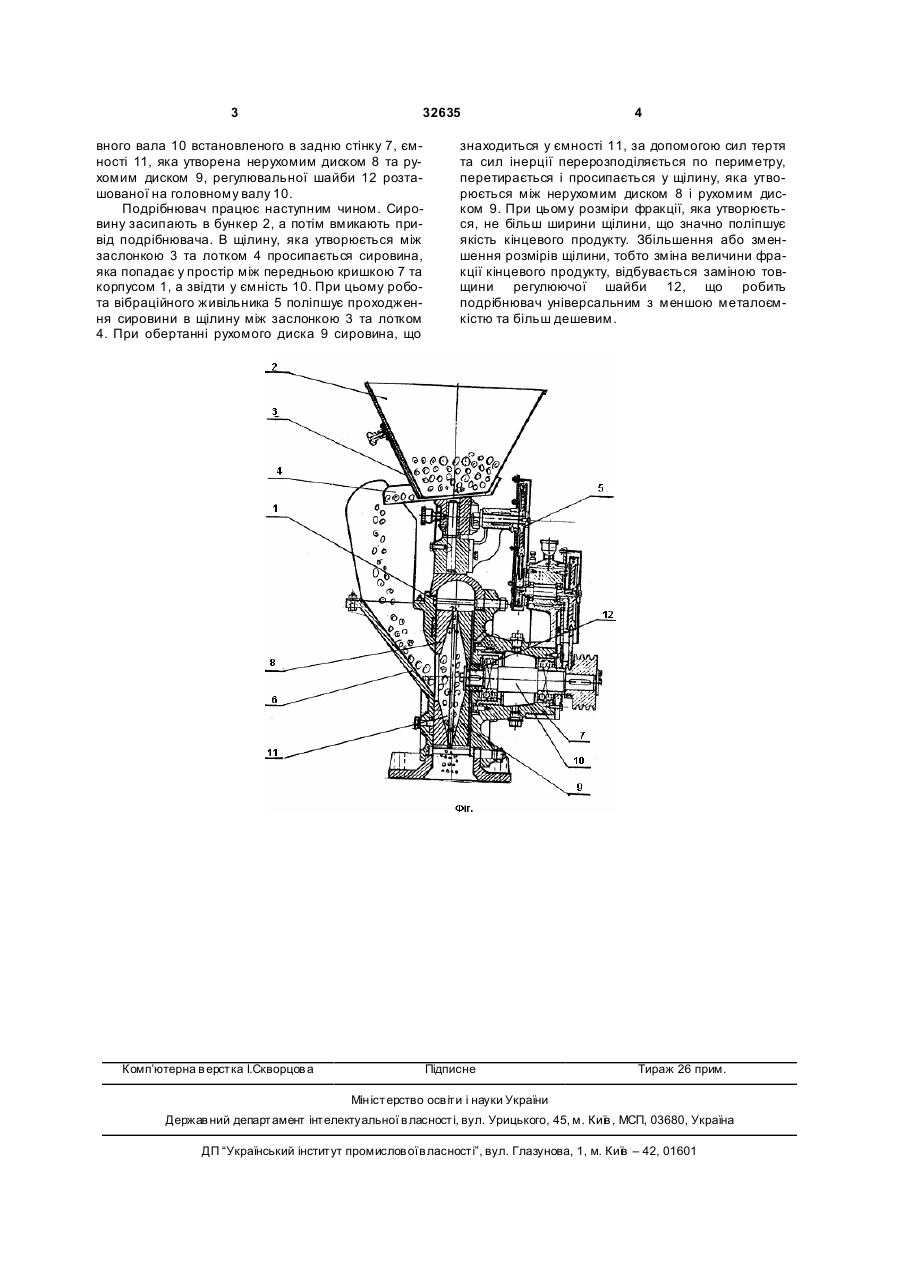

Подрібнювач, що складається з корпусу, до якого у верхній частині кріпиться вібраційний жи 3 32635 вного вала 10 встановленого в задню стінку 7, ємності 11, яка утворена нерухомим диском 8 та рухомим диском 9, регулювальної шайби 12 розташованої на головному валу 10. Подрібнювач працює наступним чином. Сировину засипають в бункер 2, а потім вмикають привід подрібнювача. В щілину, яка утворюється між заслонкою 3 та лотком 4 просипається сировина, яка попадає у простір між передньою кришкою 7 та корпусом 1, а звідти у ємність 10. При цьому робота вібраційного живільника 5 поліпшує проходження сировини в щілину між заслонкою 3 та лотком 4. При обертанні рухомого диска 9 сировина, що Комп’ютерна в ерстка І.Скворцов а 4 знаходиться у ємності 11, за допомогою сил тертя та сил інерції перерозподіляється по периметру, перетирається і просипається у щілину, яка утворюється між нерухомим диском 8 і рухомим диском 9. При цьому розміри фракції, яка утворюється, не більш ширини щілини, що значно поліпшує якість кінцевого продукту. Збільшення або зменшення розмірів щілини, тобто зміна величини фракції кінцевого продукту, відбувається заміною товщини регулюючої шайби 12, що робить подрібнювач універсальним з меншою металоємкістю та більш дешевим. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher
Автори англійськоюParkhomenko Valentyna Dmytrivna, Parkhomenko Anatolii Pavlovych, Parkhomenko Vladyslav Anatoliiovych
Назва патенту російськоюИзмельчитель
Автори російськоюПархоменко Валентина Дмитриевна, Пархоменко Анатолий Павлович, Пархоменко Владислав Анатольевич
МПК / Мітки
МПК: B02C 15/00
Мітки: подрібнювач
