Система автоматизованого керування вузлами ущільнень пресів
Номер патенту: 32718
Опубліковано: 26.05.2008
Автори: Рудченко Олександр Сергійович, Роганов Лев Леонідович, Роганов Максим Львович, Абрамова Любов Миколаївна, Перова Тетяна Валеріївна
Формула / Реферат
Система автоматизованого керування вузлами ущільнень пресів, що містить датчики і керуючу ЕОМ, яка відрізняється тим, що на кожному вузлі ущільнення встановлені апарати зміни керуючого тиску та датчики витікання, кожен з яких з'єднаний з керуючою ЕОМ і між собою дротами, а вузли ущільнень, колектор з автономною насосною станцією з'єднані трубопроводом, при цьому суматори з ЕОМ з'єднуються дротами, а з колектором - трубопроводом і розміщуються між ними.
Текст

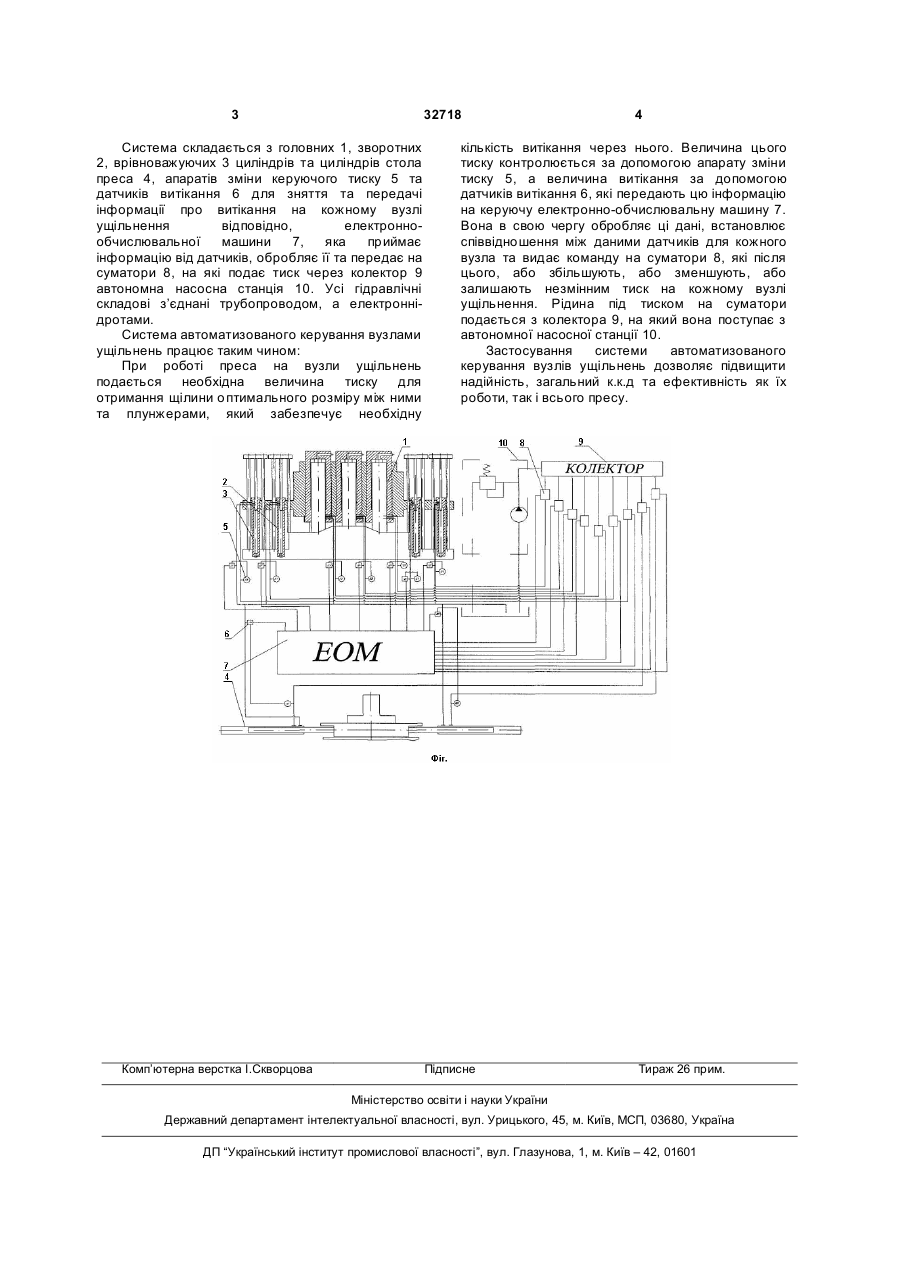

Система автоматизованого керування вузлами ущільнень пресів, що містить датчики і керуючу ЕОМ, яка відрізняється тим, що на кожному вузлі ущільнення встановлені апарати зміни керуючого тиску та датчики витікання, кожен з яких з'єднаний з керуючою ЕОМ і між собою дротами, а вузли ущільнень, колектор з автономною насосною станцією з'єднані трубопроводом, при цьому суматори з ЕОМ з'єднуються дротами, а з колектором трубопроводом і розміщуються між ними. (19) (21) u200800801 (22) 23.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) РОГАНОВ ЛЕВ ЛЕОНІДОВИЧ, UA, РОГАНОВ МАКСИМ ЛЬВОВИЧ, UA, АБРАМОВА ЛЮБОВ МИКОЛАЇВНА, UA, РУДЧЕНКО ОЛЕКСАНДР СЕРГІЙОВИЧ, UA, ПЕРОВА ТЕТЯНА ВАЛЕРІЇВНА, (73) UA ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, UA 3 32718 Система складається з головних 1, зворотних 2, врівноважуючих 3 циліндрів та циліндрів стола преса 4, апаратів зміни керуючого тиску 5 та датчиків витікання 6 для зняття та передачі інформації про витікання на кожному вузлі ущільнення відповідно, електроннообчислювальної машини 7, яка приймає інформацію від датчиків, обробляє її та передає на суматори 8, на які подає тиск через колектор 9 автономна насосна станція 10. Усі гідравлічні складові з’єднані трубопроводом, а електроннідротами. Система автоматизованого керування вузлами ущільнень працює таким чином: При роботі преса на вузли ущільнень подається необхідна величина тиску для отримання щілини оптимального розміру між ними та плунжерами, який забезпечує необхідну Комп’ютерна верстка І.Скворцова 4 кількість витікання через нього. Величина цього тиску контролюється за допомогою апарату зміни тиску 5, а величина витікання за допомогою датчиків витікання 6, які передають цю інформацію на керуючу електронно-обчислювальну машину 7. Вона в свою чергу обробляє ці дані, встановлює співвідношення між даними датчиків для кожного вузла та видає команду на суматори 8, які після цього, або збільшують, або зменшують, або залишають незмінним тиск на кожному вузлі ущільнення. Рідина під тиском на суматори подається з колектора 9, на який вона поступає з автономної насосної станції 10. Застосування системи автоматизованого керування вузлів ущільнень дозволяє підвищити надійність, загальний к.к.д та ефективність як їх роботи, так і всього пресу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for automated control of units of press sealing
Автори англійськоюRohanov Lev Leonidovych, Rohanov Maksym Lvovych, Abramova Liubov Mykolaivna, Rudchenko Oleksandr Serhiiovych, Perova Tetiana Valeriivna
Назва патенту російськоюСистема автоматизированного управления узлами уплотнений прессов
Автори російськоюРоганов Лев Леонидович, Роганов Максим Львович, Абрамова Любовь Николаевна, Рудченко Александр Сергеевич, Перова Татьяна Валериевна
МПК / Мітки
МПК: G05B 19/00
Мітки: керування, вузлами, автоматизованого, ущільнень, пресів, система
