Формула / Реферат

1. Різьбовий калібр для контролю внутрішньої метричної різьби у складі прохідної і непрохідної різьбових пробок та ручки зі стандартизованими конструкціями, який відрізняється тим, що профілі різьби прохідної і непрохідної пробок мають розміри середнього діаметра, точність яких відповідає допустимій похибці лінійного розміру, рівного зовнішньому діаметру контрольованої різьби.

2. Різьбовий калібр за п. 1, який відрізняється тим, що матеріалом різьбових пробок є малолеговані сталі, наприклад 40Х, твердістю НВ 34...39, а шорсткість поверхонь різьбового профілю складає 7 клас.

Текст

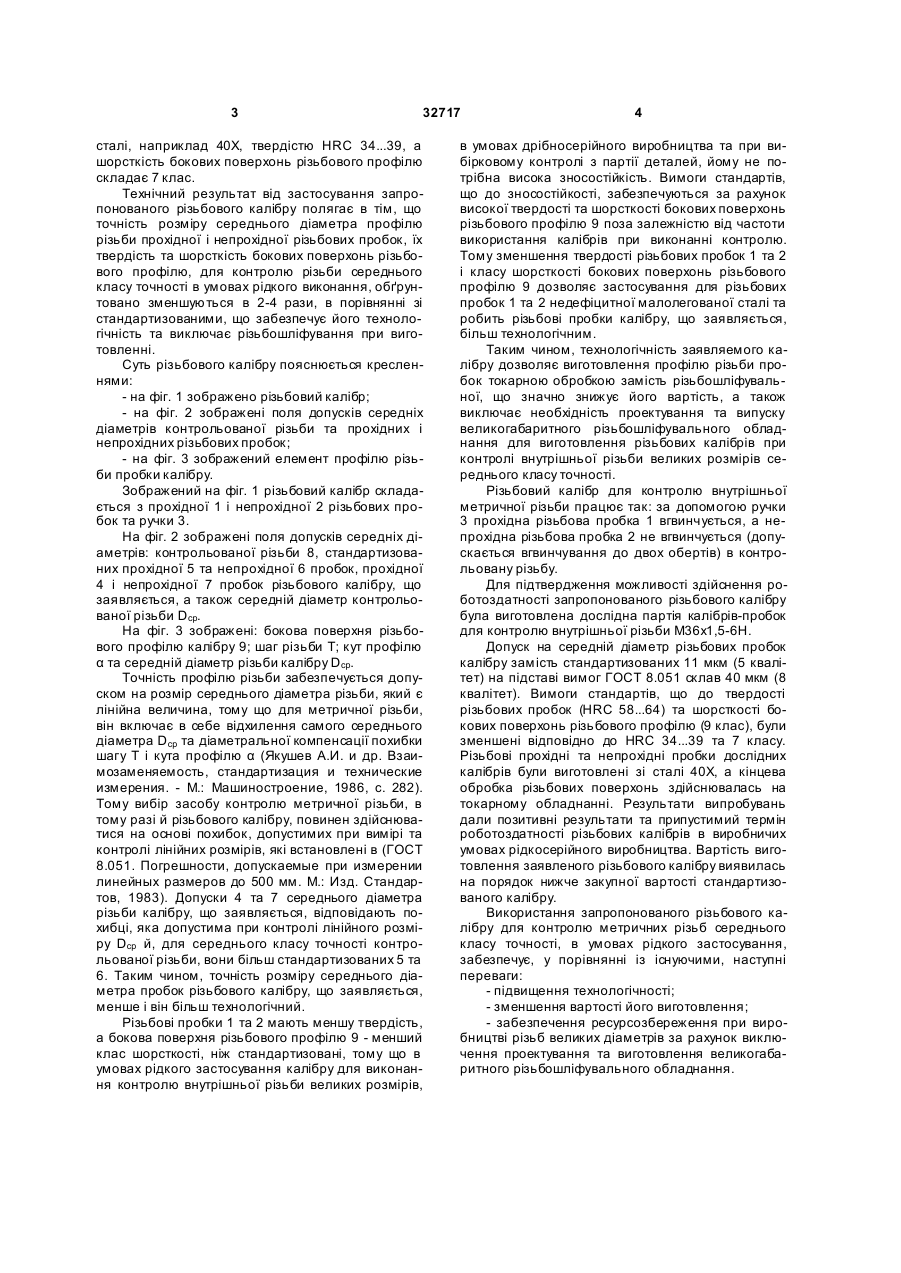

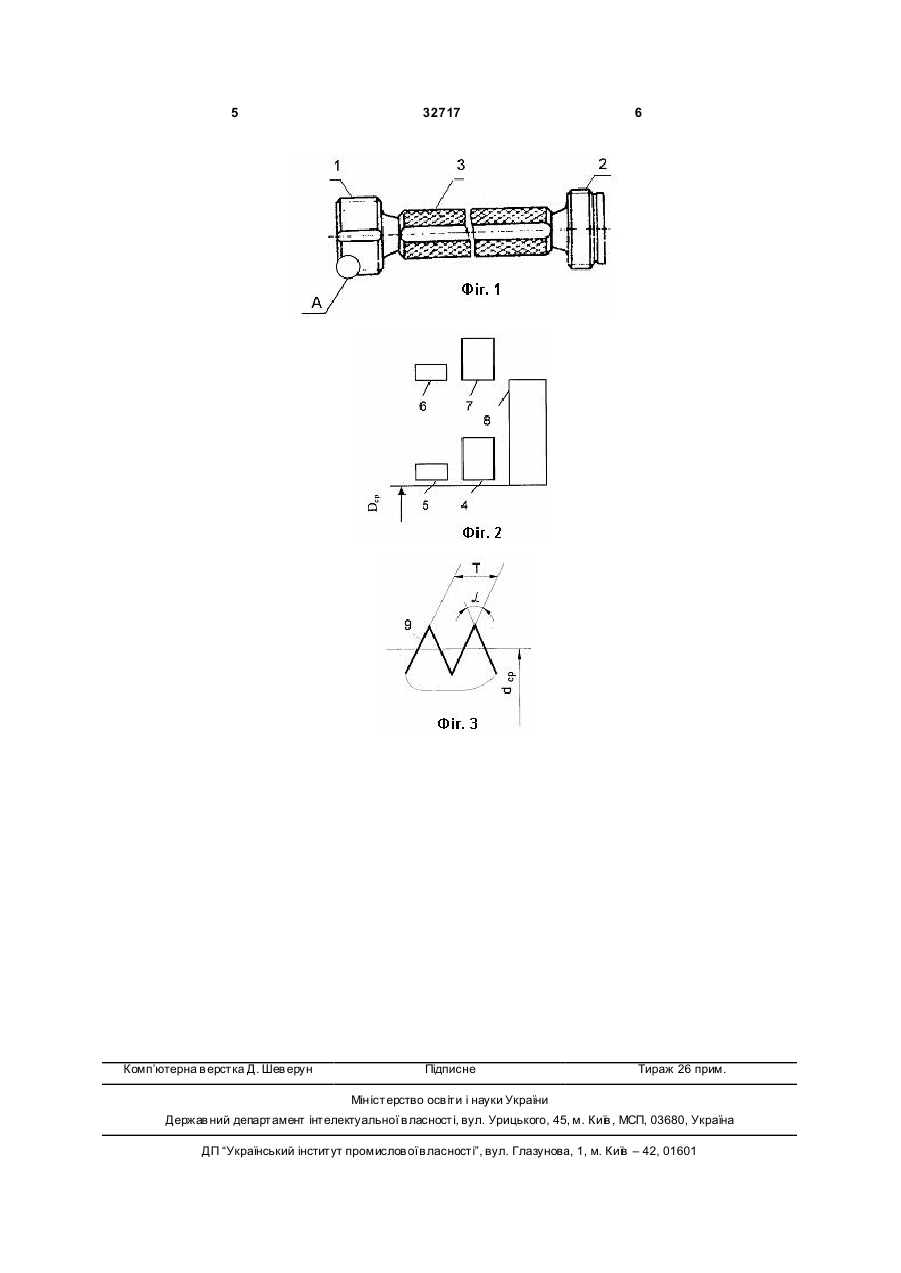

1. Різьбовий калібр для контролю внутрішньої метричної різьби у складі прохідної і непрохідної 3 32717 сталі, наприклад 40Х, твердістю HRC 34...39, а шорсткість бокових поверхонь різьбового профілю складає 7 клас. Технічний результат від застосування запропонованого різьбового калібру полягає в тім, що точність розміру середнього діаметра профілю різьби прохідної і непрохідної різьбових пробок, їх твердість та шорсткість бокових поверхонь різьбового профілю, для контролю різьби середнього класу точності в умовах рідкого виконання, обґрунтовано зменшуються в 2-4 рази, в порівнянні зі стандартизованими, що забезпечує його технологічність та виключає різьбошліфування при виготовленні. Суть різьбового калібру пояснюється кресленнями: - на фіг. 1 зображено різьбовий калібр; - на фіг. 2 зображені поля допусків середніх діаметрів контрольованої різьби та прохідних і непрохідних різьбових пробок; - на фіг. 3 зображений елемент профілю різьби пробки калібру. Зображений на фіг. 1 різьбовий калібр складається з прохідної 1 і непрохідної 2 різьбових пробок та ручки 3. На фіг. 2 зображені поля допусків середніх діаметрів: контрольованої різьби 8, стандартизованих прохідної 5 та непрохідної 6 пробок, прохідної 4 і непрохідної 7 пробок різьбового калібру, що заявляється, а також середній діаметр контрольованої різьби Dcp. На фіг. 3 зображені: бокова поверхня різьбового профілю калібру 9; шаг різьби Т; кут профілю α та середній діаметр різьби калібру D cp. Точність профілю різьби забезпечується допуском на розмір середнього діаметра різьби, який є лінійна величина, тому що для метричної різьби, він включає в себе відхилення самого середнього діаметра Dcp та діаметральної компенсації похибки шагу Т і кута профілю α (Якушев А.И. и др. Взаимозаменяемость, стандартизация и технические измерения. - М.: Машиностроение, 1986, с. 282). Тому вибір засобу контролю метричної різьби, в тому разі й різьбового калібру, повинен здійснюватися на основі похибок, допустимих при вимірі та контролі лінійних розмірів, які встановлені в (ГОСТ 8.051. Погрешности, допускаемые при измерении линейных размеров до 500 мм. М.: Изд. Стандартов, 1983). Допуски 4 та 7 середнього діаметра різьби калібру, що заявляється, відповідають похибці, яка допустима при контролі лінійного розміру Dcp й, для середнього класу точності контрольованої різьби, вони більш стандартизованих 5 та 6. Таким чином, точність розміру середнього діаметра пробок різьбового калібру, що заявляється, менше і він більш технологічний. Різьбові пробки 1 та 2 мають меншу твердість, а бокова поверхня різьбового профілю 9 - менший клас шорсткості, ніж стандартизовані, тому що в умовах рідкого застосування калібру для виконання контролю внутрішньої різьби великих розмірів, 4 в умовах дрібносерійного виробництва та при вибірковому контролі з партії деталей, йому не потрібна висока зносостійкість. Вимоги стандартів, що до зносостійкості, забезпечуються за рахунок високої твердості та шорсткості бокових поверхонь різьбового профілю 9 поза залежністю від частоти використання калібрів при виконанні контролю. Тому зменшення твердості різьбових пробок 1 та 2 і класу шорсткості бокових поверхонь різьбового профілю 9 дозволяє застосування для різьбових пробок 1 та 2 недефіцитної малолегованої сталі та робить різьбові пробки калібру, що заявляється, більш технологічним. Таким чином, технологічність заявляемого калібру дозволяє виготовлення профілю різьби пробок токарною обробкою замість різьбошліфувальної, що значно знижує його вартість, а також виключає необхідність проектування та випуску великогабаритного різьбошліфувального обладнання для виготовлення різьбових калібрів при контролі внутрішньої різьби великих розмірів середнього класу точності. Різьбовий калібр для контролю внутрішньої метричної різьби працює так: за допомогою ручки 3 прохідна різьбова пробка 1 вгвинчується, а непрохідна різьбова пробка 2 не вгвинчується (допускається вгвинчування до двох обертів) в контрольовану різьбу. Для підтвердження можливості здійснення роботоздатності запропонованого різьбового калібру була виготовлена дослідна партія калібрів-пробок для контролю внутрішньої різьби М36х1,5-6Н. Допуск на середній діаметр різьбових пробок калібру замість стандартизованих 11 мкм (5 квалітет) на підставі вимог ГОСТ 8.051 склав 40 мкм (8 квалітет). Вимоги стандартів, що до твердості різьбових пробок (HRC 58...64) та шорсткості бокових поверхонь різьбового профілю (9 клас), були зменшені відповідно до HRC 34...39 та 7 класу. Різьбові прохідні та непрохідні пробки дослідних калібрів були виготовлені зі сталі 40Х, а кінцева обробка різьбових поверхонь здійснювалась на токарному обладнанні. Результати випробувань дали позитивні результати та припустимий термін роботоздатності різьбових калібрів в виробничих умовах рідкосерійного виробництва. Вартість виготовлення заявленого різьбового калібру виявилась на порядок нижче закупної вартості стандартизованого калібру. Використання запропонованого різьбового калібру для контролю метричних різьб середнього класу точності, в умовах рідкого застосування, забезпечує, у порівнянні із існуючими, наступні переваги: - підвищення технологічності; - зменшення вартості його виготовлення; - забезпечення ресурсозбереження при виробництві різьб великих діаметрів за рахунок виключення проектування та виготовлення великогабаритного різьбошліфувального обладнання. 5 Комп’ютерна в ерстка Д. Шев ерун 32717 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Thread caliber for control of inner threading

Автори англійською

Solov’iov Stanislav Mykolaiovych, Mozoliuk Volodymyr Oleksiiovych, Bochkova Alla Nykyforovna, Huschyn Volodymyr Mykolaiovych, Nikolaienko Dmytro Olehovych

Назва патенту російською

Резьбовой калибр для контроля внутренней резьбы

Автори російською

Соловьев Станислав Николаевич, Мозолюк Владимир Алексеевич, Бочковая Алла Никифоровна, Гущин Владимир Николаевич, Николаенко Дмитрий Олегович

МПК / Мітки

МПК: G01B 3/34, G01B 3/46

Мітки: різьбовий, внутрішньої, різьби, калібр, контролю
