Самоцентруючий патрон
Номер патенту: 38146
Опубліковано: 15.05.2001
Автори: Литвин Олександр Валеріанович, Ляхов Андрій Валерійович
Текст

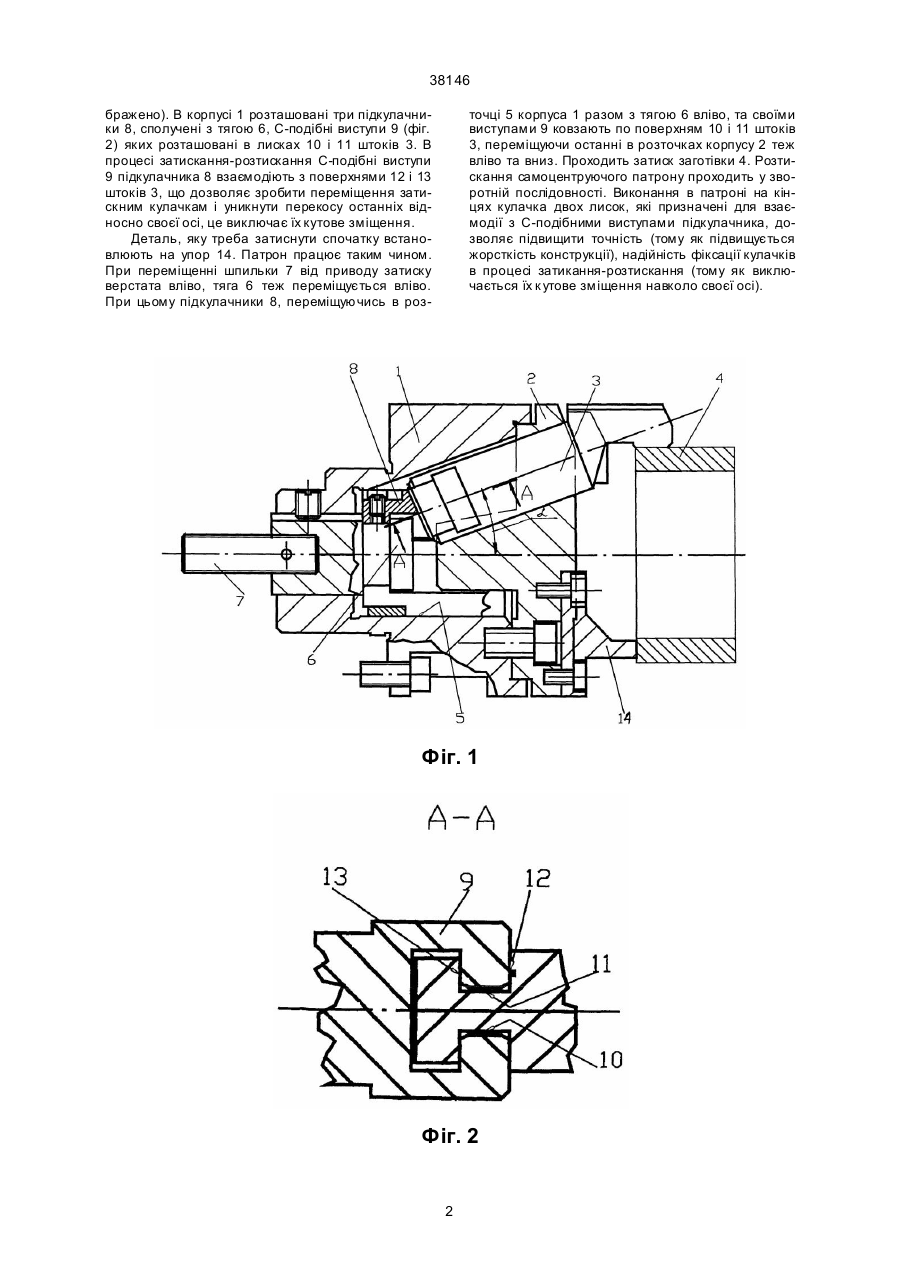

Самоцентруючий патрон, що містить корпус, у який встановлено під кутом до осі патрона затискні кулачки, зв'язані з тягою приводу, який відрізняється тим, що він додатково містить підкулачники, розташовані в центральній розточці корпусу і зв'язані з приводом, які мають на торці С-подібні виступи, а в задній частині кожного кулачка виконані лиски під виступи підкулачника. (19) (21) 2000063170 (22) 02.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Литвин Олександр Валеріанович, Ляхов Андрій Валерійович (73) Національний технічний університет України "Київський політехнічний інститут" 38146 бражено). В корпусі 1 розташовані три підкулачники 8, сполучені з тягою 6, С-подібні виступи 9 (фіг. 2) яких розташовані в лисках 10 і 11 штоків 3. В процесі затискання-розтискання С-подібні виступи 9 підкулачника 8 взаємодіють з поверхнями 12 і 13 штоків 3, що дозволяє зробити переміщення затискним кулачкам і уникнути перекосу останніх відносно своєї осі, це виключає їх кутове зміщення. Деталь, яку треба затиснути спочатку встановлюють на упор 14. Патрон працює таким чином. При переміщенні шпильки 7 від приводу затиску верстата вліво, тяга 6 теж переміщується вліво. При цьому підкулачники 8, переміщуючись в роз точці 5 корпуса 1 разом з тягою 6 вліво, та своїми виступами 9 ковзають по поверхням 10 і 11 штоків 3, переміщуючи останні в розточках корпусу 2 теж вліво та вниз. Проходить затиск заготівки 4. Розтискання самоцентруючого патрону проходить у зворотній послідовності. Виконання в патроні на кінцях кулачка двох лисок, які призначені для взаємодії з С-подібними виступами підкулачника, дозволяє підвищити точність (тому як підвищується жорсткість конструкції), надійність фіксації кулачків в процесі затикання-розтискання (тому як виключається їх к утове зміщення навколо своєї осі). Фіг. 1 Фіг. 2 2 38146 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-centering chuck
Автори англійськоюLytvyn Oleksandr Valerianovych, Liakhov Andrii Valeriiovych
Назва патенту російськоюСамоцентрирующийся патрон
Автори російськоюЛитвин Александр Валерьянович, Ляхов Андрей Валерьевич
МПК / Мітки
МПК: B23B 31/12
Мітки: самоцентруючий, патрон
Код посилання
