Радіоелектронний модуль

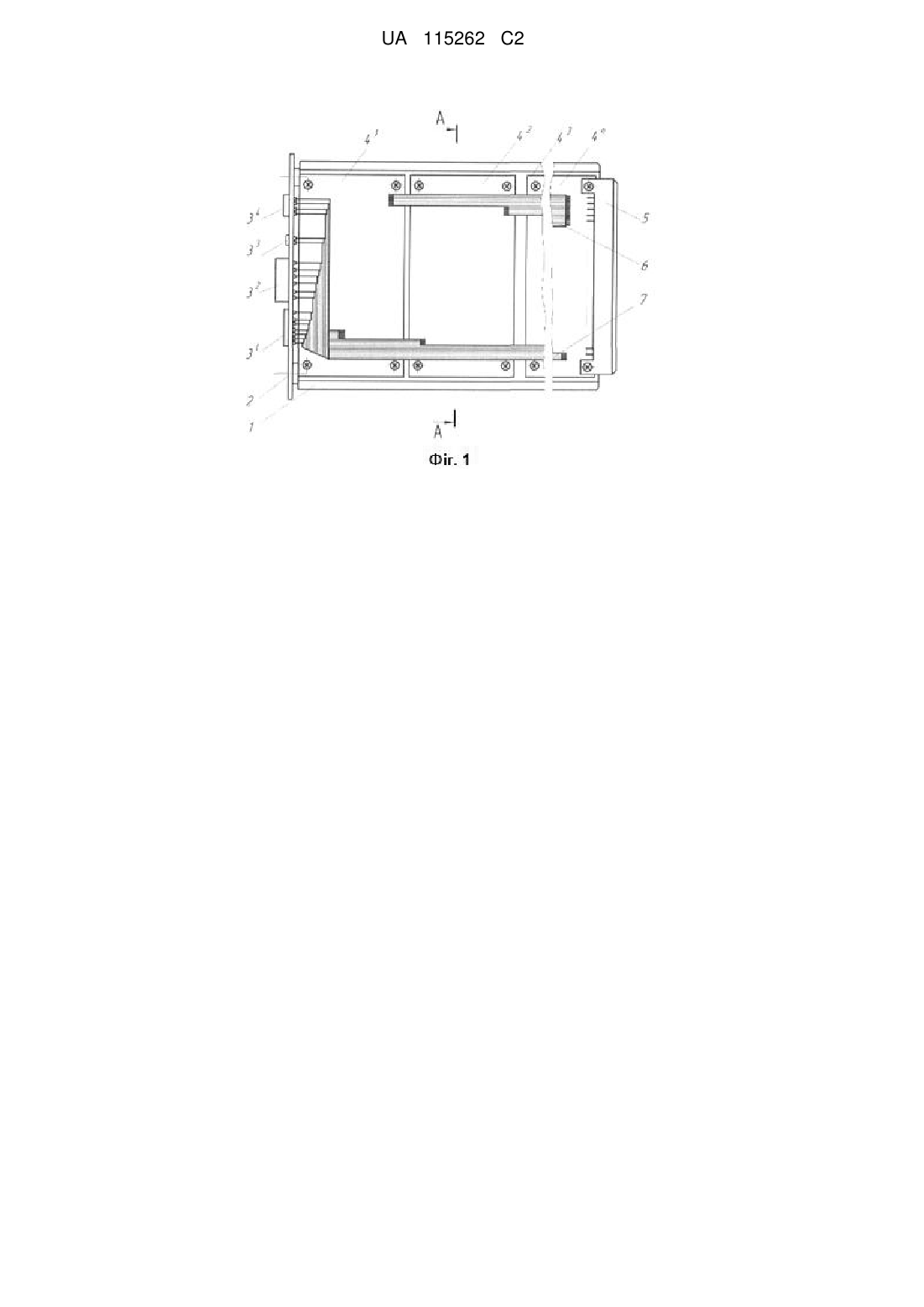

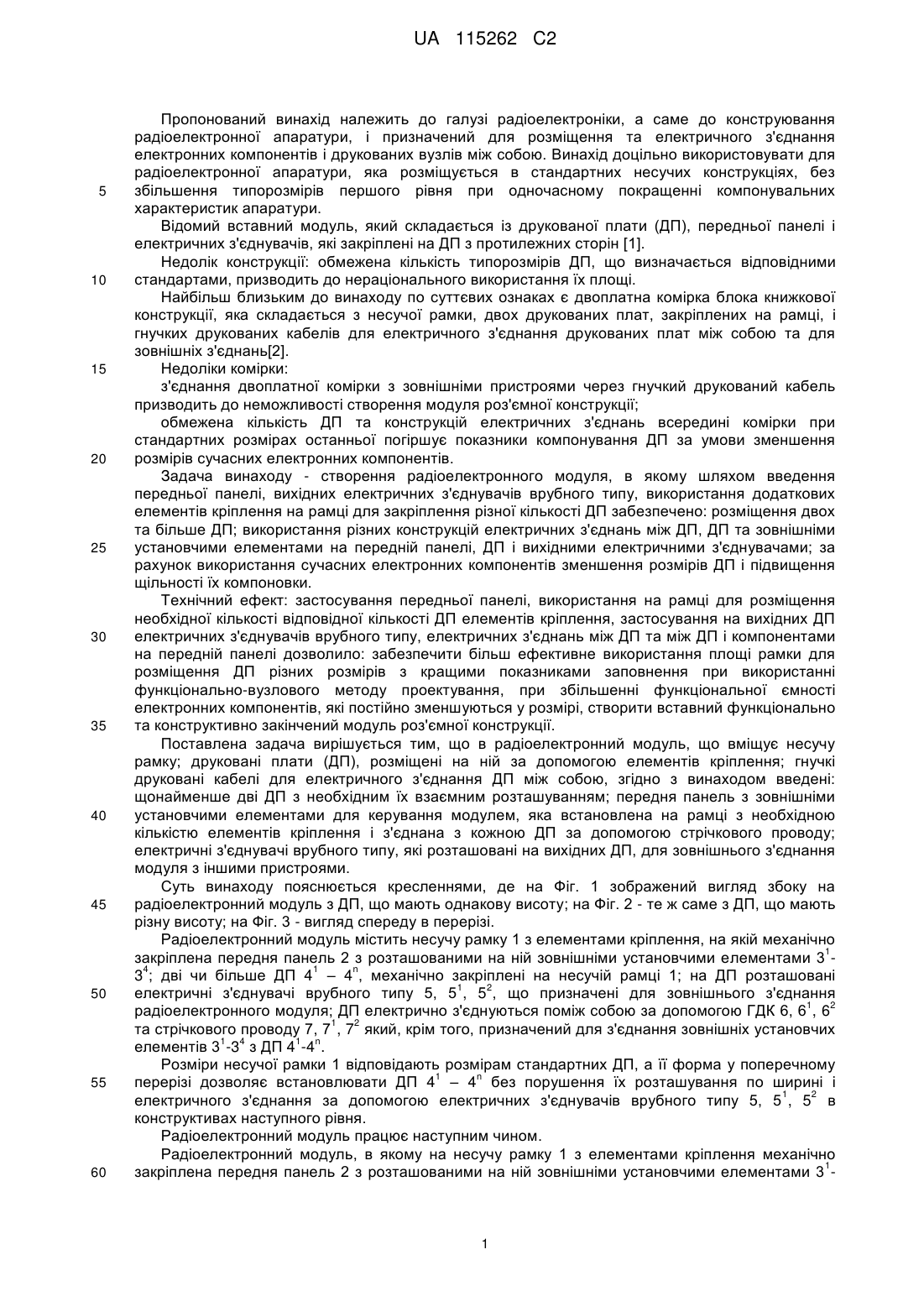

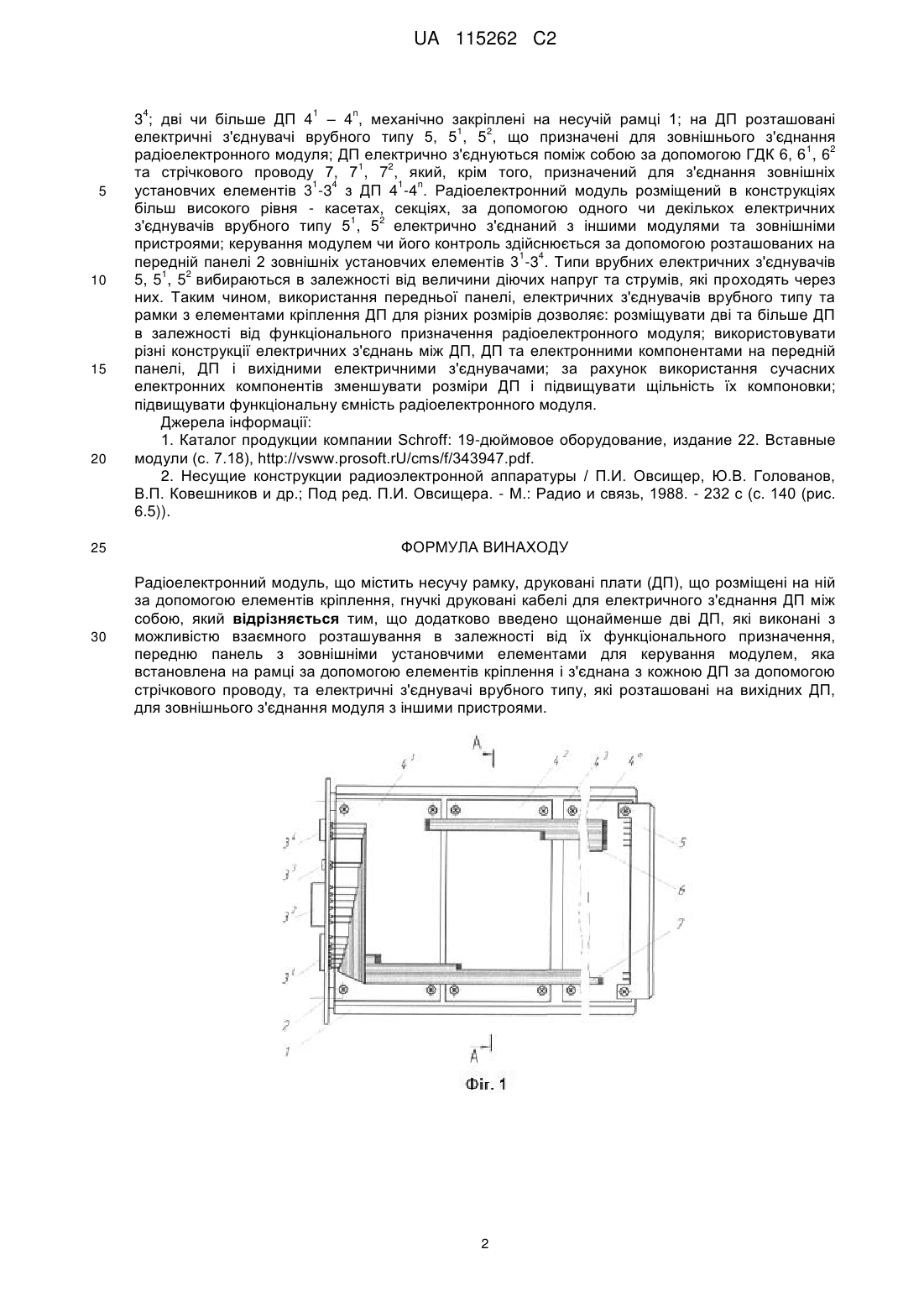

Реферат: Радіоелектронний модуль належить до радіоелектроніки, а саме до конструювання радіоелектронної апаратури, і призначений для розміщення та електричного з'єднання електронних компонентів і друкованих вузлів між собою, для радіоелектронної апаратури, яка розміщується в стандартних несучих конструкціях, без збільшення типорозмірів першого рівня при одночасному покращенні компонувальних характеристик апаратури. Радіоелектронний модуль, що містить несучу рамку, друковані плати (ДП), що розміщені на ній за допомогою елементів кріплення, гнучкі друковані кабелі для електричного з'єднання ДП між собою. Додатково введені: щонайменше дві ДП з необхідним їх взаємним розташуванням, передню панель з зовнішніми установчими елементами для керування модулем, яка встановлена на рамці з необхідною кількістю елементів кріплення і з'єднана з кожною ДП за допомогою стрічкового проводу, та електричні з'єднувачі врубного типу, які розташовані на вихідних ДП, для зовнішнього з'єднання модуля з іншими пристроями. Технічним результатом є забезпечення більш ефективного використання площі рамки для розміщення ДП різних розмірів з кращими показниками заповнення при використанні функціонально-вузлового методу проектування, при збільшенні функціональної ємності електронних компонентів, які постійно зменшуються у розмірі, створення вставного функціонально та конструктивно закінченого модуля роз'ємної конструкції. UA 115262 C2 (12) UA 115262 C2 UA 115262 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пропонований винахід належить до галузі радіоелектроніки, а саме до конструювання радіоелектронної апаратури, і призначений для розміщення та електричного з'єднання електронних компонентів і друкованих вузлів між собою. Винахід доцільно використовувати для радіоелектронної апаратури, яка розміщується в стандартних несучих конструкціях, без збільшення типорозмірів першого рівня при одночасному покращенні компонувальних характеристик апаратури. Відомий вставний модуль, який складається із друкованої плати (ДП), передньої панелі і електричних з'єднувачів, які закріплені на ДП з протилежних сторін [1]. Недолік конструкції: обмежена кількість типорозмірів ДП, що визначається відповідними стандартами, призводить до нераціонального використання їх площі. Найбільш близьким до винаходу по суттєвих ознаках є двоплатна комірка блока книжкової конструкції, яка складається з несучої рамки, двох друкованих плат, закріплених на рамці, і гнучких друкованих кабелів для електричного з'єднання друкованих плат між собою та для зовнішніх з'єднань[2]. Недоліки комірки: з'єднання двоплатної комірки з зовнішніми пристроями через гнучкий друкований кабель призводить до неможливості створення модуля роз'ємної конструкції; обмежена кількість ДП та конструкцій електричних з'єднань всередині комірки при стандартних розмірах останньої погіршує показники компонування ДП за умови зменшення розмірів сучасних електронних компонентів. Задача винаходу - створення радіоелектронного модуля, в якому шляхом введення передньої панелі, вихідних електричних з'єднувачів врубного типу, використання додаткових елементів кріплення на рамці для закріплення різної кількості ДП забезпечено: розміщення двох та більше ДП; використання різних конструкцій електричних з'єднань між ДП, ДП та зовнішніми установчими елементами на передній панелі, ДП і вихідними електричними з'єднувачами; за рахунок використання сучасних електронних компонентів зменшення розмірів ДП і підвищення щільності їх компоновки. Технічний ефект: застосування передньої панелі, використання на рамці для розміщення необхідної кількості відповідної кількості ДП елементів кріплення, застосування на вихідних ДП електричних з'єднувачів врубного типу, електричних з'єднань між ДП та між ДП і компонентами на передній панелі дозволило: забезпечити більш ефективне використання площі рамки для розміщення ДП різних розмірів з кращими показниками заповнення при використанні функціонально-вузлового методу проектування, при збільшенні функціональної ємності електронних компонентів, які постійно зменшуються у розмірі, створити вставний функціонально та конструктивно закінчений модуль роз'ємної конструкції. Поставлена задача вирішується тим, що в радіоелектронний модуль, що вміщує несучу рамку; друковані плати (ДП), розміщені на ній за допомогою елементів кріплення; гнучкі друковані кабелі для електричного з'єднання ДП між собою, згідно з винаходом введені: щонайменше дві ДП з необхідним їх взаємним розташуванням; передня панель з зовнішніми установчими елементами для керування модулем, яка встановлена на рамці з необхідною кількістю елементів кріплення і з'єднана з кожною ДП за допомогою стрічкового проводу; електричні з'єднувачі врубного типу, які розташовані на вихідних ДП, для зовнішнього з'єднання модуля з іншими пристроями. Суть винаходу пояснюється кресленнями, де на Фіг. 1 зображений вигляд збоку на радіоелектронний модуль з ДП, що мають однакову висоту; на Фіг. 2 - те ж саме з ДП, що мають різну висоту; на Фіг. 3 - вигляд спереду в перерізі. Радіоелектронний модуль містить несучу рамку 1 з елементами кріплення, на якій механічно 1 закріплена передня панель 2 з розташованими на ній зовнішніми установчими елементами 3 4 1 n 3 ; дві чи більше ДП 4 – 4 , механічно закріплені на несучій рамці 1; на ДП розташовані 1 2 електричні з'єднувачі врубного типу 5, 5 , 5 , що призначені для зовнішнього з'єднання 1 2 радіоелектронного модуля; ДП електрично з'єднуються поміж собою за допомогою ГДК 6, 6 , 6 1 2 та стрічкового проводу 7, 7 , 7 який, крім того, призначений для з'єднання зовнішніх установчих 1 4 1 n елементів 3 -3 з ДП 4 -4 . Розміри несучої рамки 1 відповідають розмірам стандартних ДП, а її форма у поперечному 1 n перерізі дозволяє встановлювати ДП 4 – 4 без порушення їх розташування по ширині і 1 2 електричного з'єднання за допомогою електричних з'єднувачів врубного типу 5, 5 , 5 в конструктивах наступного рівня. Радіоелектронний модуль працює наступним чином. Радіоелектронний модуль, в якому на несучу рамку 1 з елементами кріплення механічно 1 закріплена передня панель 2 з розташованими на ній зовнішніми установчими елементами 3 1 UA 115262 C2 4 5 10 15 20 25 30 1 n 3 ; дві чи більше ДП 4 – 4 , механічно закріплені на несучій рамці 1; на ДП розташовані 1 2 електричні з'єднувачі врубного типу 5, 5 , 5 , що призначені для зовнішнього з'єднання 1 2 радіоелектронного модуля; ДП електрично з'єднуються поміж собою за допомогою ГДК 6, 6 , 6 1 2 та стрічкового проводу 7, 7 , 7 , який, крім того, призначений для з'єднання зовнішніх 1 4 1 n установчих елементів 3 -3 з ДП 4 -4 . Радіоелектронний модуль розміщений в конструкціях більш високого рівня - касетах, секціях, за допомогою одного чи декількох електричних 1 2 з'єднувачів врубного типу 5 , 5 електрично з'єднаний з іншими модулями та зовнішніми пристроями; керування модулем чи його контроль здійснюється за допомогою розташованих на 1 4 передній панелі 2 зовнішніх установчих елементів 3 -3 . Типи врубних електричних з'єднувачів 1 2 5, 5 , 5 вибираються в залежності від величини діючих напруг та струмів, які проходять через них. Таким чином, використання передньої панелі, електричних з'єднувачів врубного типу та рамки з елементами кріплення ДП для різних розмірів дозволяє: розміщувати дві та більше ДП в залежності від функціонального призначення радіоелектронного модуля; використовувати різні конструкції електричних з'єднань між ДП, ДП та електронними компонентами на передній панелі, ДП і вихідними електричними з'єднувачами; за рахунок використання сучасних електронних компонентів зменшувати розміри ДП і підвищувати щільність їх компоновки; підвищувати функціональну ємність радіоелектронного модуля. Джерела інформації: 1. Каталог продукции компании Schroff: 19-дюймовое оборудование, издание 22. Вставные модули (с. 7.18), http://vsww.prosoft.rU/cms/f/343947.pdf. 2. Несущие конструкции радиоэлектронной аппаратуры / П.И. Овсищер, Ю.В. Голованов, В.П. Ковешников и др.; Под ред. П.И. Овсищера. - М.: Радио и связь, 1988. - 232 с (с. 140 (рис. 6.5)). ФОРМУЛА ВИНАХОДУ Радіоелектронний модуль, що містить несучу рамку, друковані плати (ДП), що розміщені на ній за допомогою елементів кріплення, гнучкі друковані кабелі для електричного з'єднання ДП між собою, який відрізняється тим, що додатково введено щонайменше дві ДП, які виконані з можливістю взаємного розташування в залежності від їх функціонального призначення, передню панель з зовнішніми установчими елементами для керування модулем, яка встановлена на рамці за допомогою елементів кріплення і з'єднана з кожною ДП за допомогою стрічкового проводу, та електричні з'єднувачі врубного типу, які розташовані на вихідних ДП, для зовнішнього з'єднання модуля з іншими пристроями. 2 UA 115262 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
