П’єзосканер

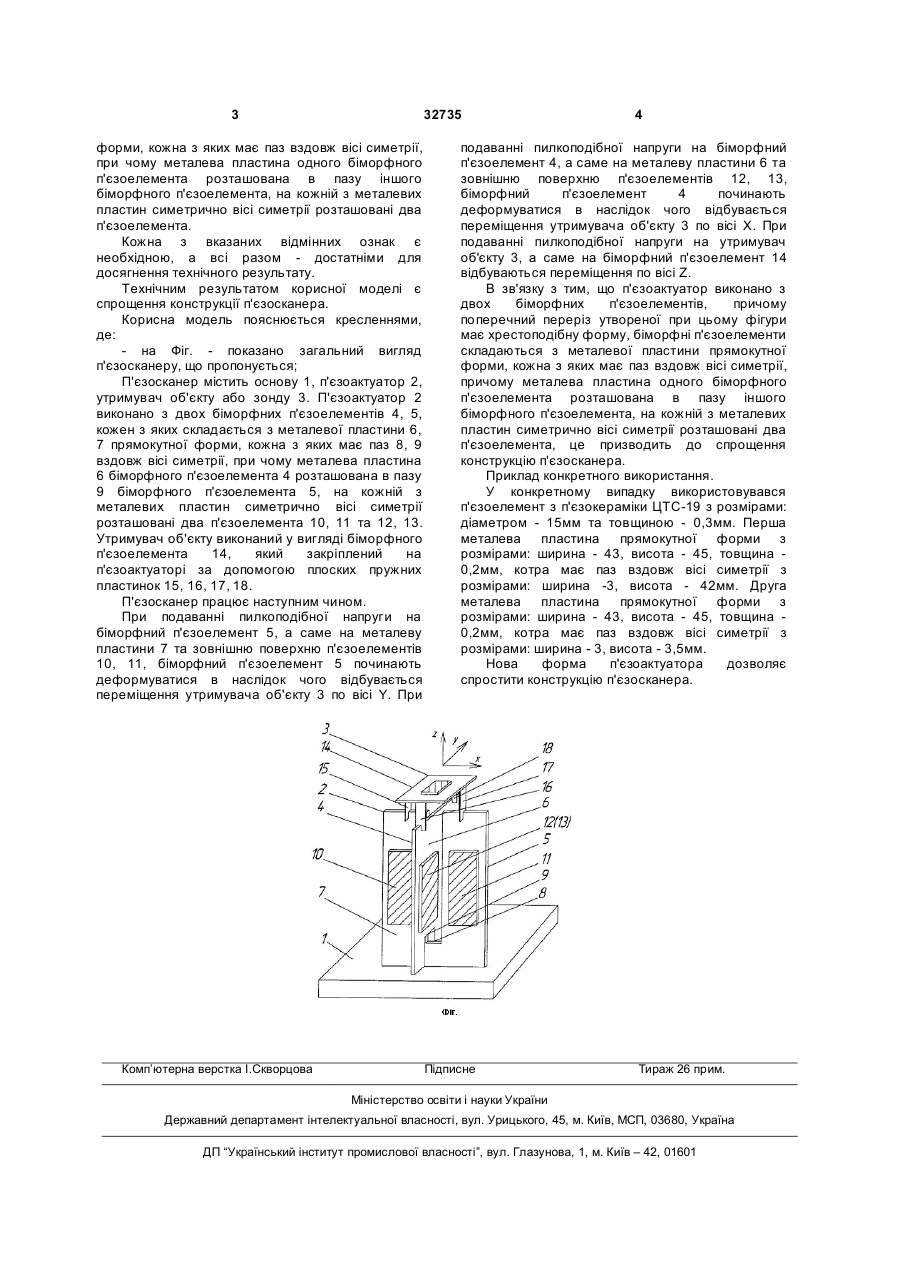

П'єзосканер, що містить основу, п'єзоактуатор, виконаний з біморфних п'єзоелементів, які однією стороною закріплені на основі, утримувач об'єкта або зонда, виконаний у вигляді біморфного п'єзоелемента, причому утримувач об'єкта або зонда закріплений на п'єзоактуаторі за допомогою 3 32735 форми, кожна з яких має паз вздовж вісі симетрії, при чому металева пластина одного біморфного п'єзоелемента розташована в пазу іншого біморфного п'єзоелемента, на кожній з металевих пластин симетрично вісі симетрії розташовані два п'єзоелемента. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом корисної моделі є спрощення конструкції п'єзосканера. Корисна модель пояснюється кресленнями, де: - на Фіг. - показано загальний вигляд п'єзосканеру, що пропонується; П'єзосканер містить основу 1, п'єзоактуатор 2, утримувач об'єкту або зонду 3. П'єзоактуатор 2 виконано з двох біморфних п'єзоелементів 4, 5, кожен з яких складається з металевої пластини 6, 7 прямокутної форми, кожна з яких має паз 8, 9 вздовж вісі симетрії, при чому металева пластина 6 біморфного п'єзоелемента 4 розташована в пазу 9 біморфного п'єзоелемента 5, на кожній з металевих пластин симетрично вісі симетрії розташовані два п'єзоелемента 10, 11 та 12, 13. Утримувач об'єкту виконаний у вигляді біморфного п'єзоелемента 14, який закріплений на п'єзоактуаторі за допомогою плоских пружних пластинок 15, 16, 17, 18. П'єзосканер працює наступним чином. При подаванні пилкоподібної напруги на біморфний п'єзоелемент 5, а саме на металеву пластини 7 та зовнішню поверхню п'єзоелементів 10, 11, біморфний п'єзоелемент 5 починають деформуватися в наслідок чого відбувається переміщення утримувача об'єкту 3 по вісі Y. При Комп’ютерна верстка І.Скворцова 4 подаванні пилкоподібної напруги на біморфний п'єзоелемент 4, а саме на металеву пластини 6 та зовнішню поверхню п'єзоелементів 12, 13, біморфний п'єзоелемент 4 починають деформуватися в наслідок чого відбувається переміщення утримувача об'єкту 3 по вісі X. При подаванні пилкоподібної напруги на утримувач об'єкту 3, а саме на біморфний п'єзоелемент 14 відбуваються переміщення по вісі Z. В зв'язку з тим, що п'єзоактуатор виконано з двох біморфних п'єзоелементів, причому поперечний переріз утвореної при цьому фігури має хрестоподібну форму, біморфні п'єзоелементи складаються з металевої пластини прямокутної форми, кожна з яких має паз вздовж вісі симетрії, причому металева пластина одного біморфного п'єзоелемента розташована в пазу іншого біморфного п'єзоелемента, на кожній з металевих пластин симетрично вісі симетрії розташовані два п'єзоелемента, це призводить до спрощення конструкцію п'єзосканера. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 з розмірами: діаметром - 15мм та товщиною - 0,3мм. Перша металева пластина прямокутної форми з розмірами: ширина - 43, висота - 45, товщина 0,2мм, котра має паз вздовж вісі симетрії з розмірами: ширина -3, висота - 42мм. Друга металева пластина прямокутної форми з розмірами: ширина - 43, висота - 45, товщина 0,2мм, котра має паз вздовж вісі симетрії з розмірами: ширина - 3, висота - 3,5мм. Нова форма п'єзоактуатора дозволяє спростити конструкцію п'єзосканера. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
