Мастило для стальних канатів
Номер патенту: 328
Опубліковано: 30.04.1993
Автори: Вайншенкер Світлана Ізраіловна, Калічевська Катерина Андрієвна, Коровайний Сергій Федорович, Чарнош Ярослав Михайлович, Шемеляк Ігор Євстахович, Бережинський Володимир Ізраілович, Ганіна Лідія Кирилівна, Хвалеба Надія Наумівна
Формула / Реферат

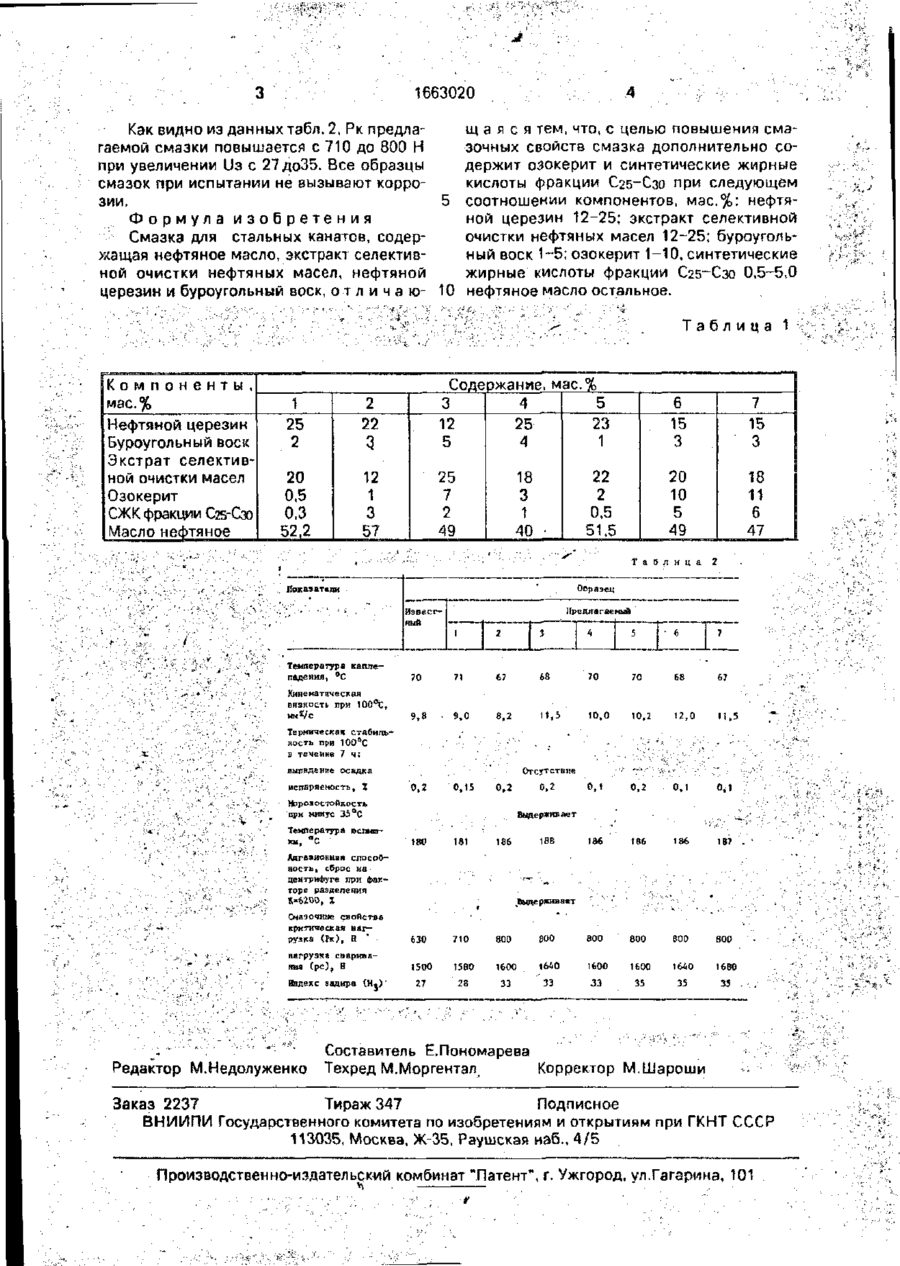

Формула изобретения
Смазка для стальных канатов, содержащая нефтяное масло, экстракт селективной очистки нефтяных масел, нефтяной церезин и буроугольный воск, отличающаяся тем, что, с целью повышения смазочных свойств смазка дополнительно содержит озокерит и синтетические жирные кислоты фракции С25-С30 при следующем соотношении компонентов, мас.%: нефтяной церезин 12-25; экстракт селективной очистки нефтяных масел 12-25; буроугольный воск 1-5; озокерит 1-10, синтетические жирные кислоты фракции С25-С30 0,5-5,0 нефтяное масло остальное.
Текст
Изобретение касается смазочных веществ, в частности смазки для стальных канатов. Цель - повышение смазочных свойств Для этого используют смазку, содержащую, мас.%. нефтяной церезин 1225; экстракт селективной очистки нефтяных масел 12-25. буроугольный воск 1-5; озокерит 1-10, синтетические жирные кислоты фракции С25-С30 0,5-5; нефтяное масло до 100. Эта смазка обеспечивает критическую нагрузку 800 против 710 Н и увеличение индекса износа с 27 до 35 без коррозионного влияния. 2 табл. ел С Изобретение относится к смазочным материалам для смазывания стальных канатов в процессе их изготовления. Цель изобретения - повышение смазочных свойств Для приготовления смазки используют экстракт селективной очистки нефтяных масел (пластификатор нефтяной масло ПН-6), нефтяное масло (И-20А) нефтяной церезин, буроугольный воск, озокерит и синтетические жирные кислоты (СЖК) фракции С25' Сзо. Технология получения смазки заключается в обезвоживании компонентов, входящих в состав смазки и их сорастворении до получения однородной композиции. Изготовление смазки ведут при атмосферном давлении в варочном аппарате емкостью 10 м , снабженном обогревом через рубашку и механическим перемешивающим устройст вом. Сначала в аппарат загружают экстракт селективной очистки масел нефтяных, нефтяной церезин, повышают температуру до 125~130°С и проводят процесс растворения до полной однородности продукта Затем в раствор загружают буроугольный воск, озокерит и высокомолекулярные СЖК фракции С25-С30 и при температуре 100-120°С содержимое аппарата перемешивают до полной однородности. В последнюю очередь в аппарат загружают нефтяное масло и после 3-чэсового перемешивания готовую смазку охлаждают, анализируют и сливают. По описанной технологии изготовлены образцы смазки, состав которых приведен в табл. 1. Составы смазок 1-7 испытывали в сравнении с известной смазкой Результаты испытаний приведены в табл. 2 г\ О о ы о ю о 1663020 Как видно из данных табл. 2, Рк предлагаемой смазки повышается с 710 до 800 Н при увеличении и з с 27до35. Все образцы смазок при испытании не вызывают коррозии. Формула изобретения Смазка для стальных канатов, содержащая нефтяное масло, экстракт селективной очистки нефтяных масел, нефтяной церезин и буроугольный воск, о т л и ч а ю - 10 щ а я с я тем, что, с целью повышения смазочных свойств смазка дополнительно содержит озокерит и синтетические жирные кислоты фракции С25-С30 при следующем соотношении компонентов, мас.%: нефтяной церезин 12-25; экстракт селективной очистки нефтяных масел 12-25; буроугольный воск 1-5; озокерит 1-Ю, синтетические жирные кислоты фракции С25-С30 0,5-5,0 нефтяное масло остальное. •'•••• Компоненты, мас.% Нефтяной церезин Буроугольный воск Экстрат селективной очистки масел Озокерит СЖК фракции С25-С30 Масло нефтяное • ; • . • > " • _ Т а б л и ц а Содержание, мас.% 1 25 2 2 22 3 3 12 5 4 25 4 5 23 1 6 15 3 7 15 3 20 12 1 25 7 2 49 18 3 1 22 2 0,5 20 10 5 49 18 11 6 47 0,5 0,3 52,2 3 57 51,5 40 • Т а б л и ц а Образец Показатели Предлагаемый Иэвесг Темлерагуря каїшепадения, °С Кине на тич е с к ая вязкость при 100°С, ммЕ/с 2 70 9,8 71 • 9,0 67 68 70 70 68 67 8,2 11,5 10,0 10,2 12,0 11,5 0,1 0,2 0,1 0,1 1S6 186 186 187 Термическая стабильность при 100°С в течение 7 ч : нътядение осадка испнряемость, Z Отсутствие 0.2 0,15 Морозостойкость при минус 35°С Температура вспышки, °С 0,2 0,2 Выдержнвае г 180 181 188 186 Адгезионная способность, сброс на центрифуге при фаггоре разделения ft-6200, X Выдерживает Смазочные свойстве критическая н а г рузка (Рк), Н " 710 800 8U0 800 800 800 800 1500 1580 1600 16U0 1600 1600 1640 1680 Иадекс задира (И.) * 630 нагрузка сваривания ( р с ) , Н . 27 28 33 33 35 35 35 ч Редактор М.Недолуженко 33 Составитель Е.Пономарева Техред М.Моргентал . • : = • Корректор М.Шароши Заказ 2237 Тираж 347 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская изб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 1
ДивитисяДодаткова інформація
Автори англійськоюCharnosh Yaroslav Mykhailovych, Korovainyi Serhii Fedorovych, Hanina Lidiia Kyrylivna
Автори російськоюЧарнош Ярослав Михайлович, Коровайный Сергей Федорович, Ганина Лидия Кирилловна
МПК / Мітки
МПК: C10M 159/06, C10N 30/06, C10M 159/04, C10M 163/00, C10N 40/32, C10M 129/40
Мітки: канатів, стальних, мастило
Код посилання
<a href="https://ua.patents.su/2-328-mastilo-dlya-stalnikh-kanativ.html" target="_blank" rel="follow" title="База патентів України">Мастило для стальних канатів</a>
Попередній патент: Пристрій управління подачею нитки до основов’язальної машини
Наступний патент: Зовнішнє дзеркало заднього огляду
Випадковий патент: Спосіб лікування рецидивного кандидозного вульвовагініту
