Мастило для гумових форм

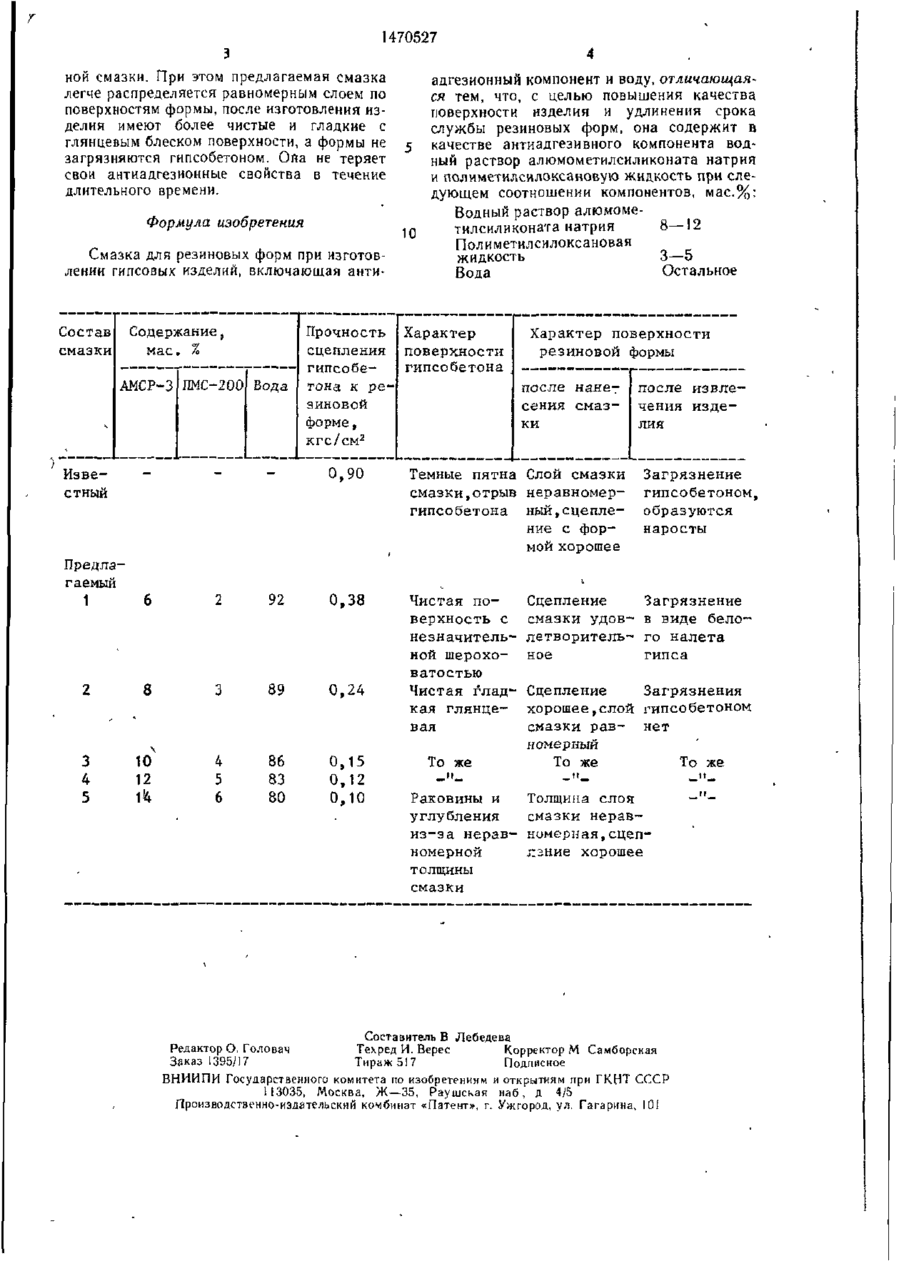

Изобретение относится к промышленности строительных материалов и может быть применено при формовании строительных изделий на основе гипсового вяжущего в резиновых формах. Цель изобретения — повышение качества поверхности изделия и удлинение срока службы резиновых форм. Смазка содержит, мае %: водный раствор алюмометилсилоконата натрия 8—12; полиметилсилоксановая жидкость 3—5; вода остальное. Прочность сцепления гипсобетона с резиновой формой составляет 0,12—0,24 кг/см2, после распалубки поверхности резиновой формы чистые, а изделия имеют гладкие с глянцевым блеском поверхности. 1 табл. ность жидкости (в пересчете на NaOH) составляет 7,5%. Полиметилсилоксановая жидкость ПМС—200 представляет собой смесь полимеров линейной и разветвленной структуры, содержит кремния 37,8% и воды 0,003%. ПМС—200 характеризуется плотностью 0,96 г/см"1 и кинематической вязкостью 198сСт. Смазку готовят смешиванием в заданном соотношении компонентов при комнатной температуре в течение 3—4 мин до однородного состояния. Смазку наносят на резиновые формы кистями или окунанием при конвейерной технологии производства гипсовых декоративных плит. Затем формы заполняют гипсовой формовочной смесью и подвергают испытаниям. Примеры составов смазки и результаты испытаний сведены в таблицу. Как видно из таблицы, прочность сцепления гипсобетона с резиновой формой в случае применения предлагаемой смазки значительно ниже, чем при использовании извест о СП 1470527 ной смазки. При этом предлагаемая смазка легче распределяется равномерным слоем по поверхностям формы, после изготовления изделия имеют более чистые и гладкие с глянцевым блеском поверхности, а формы не загрязняются гипсобетоном. Опа не теряет свои антиадгезионные свойства в течение длительного времени. Формула изобретения Смазка для резиновых форм при изготовлении гипсовых изделий, включающая анти Содержание, Состав смазки Прочность сцепления мае 1 "г* тл тт г* /~\ п а ^ АМСР-3 ПМС-200 Вода .. і HllCOUt; адгезионный компонент и воду, отличающаяся тем, что, с целью повышения качества поверхности изделия и удлинения срока службы резиновых форм, она содержит в качестве антиадгезивного компонента водный раствор алюмометилсиликоната натрия и полиметилсилоксановую жидкость при следующем соотношении компонентов, мас.%: Водный раствор алюмометилсиликоната натрия 8—12 10 Полиметилсилоксановая 3-5 жидкость Остальное Вода Характер поверхности Характер поверхности резиновой формы Т^МГГГ* Г\ f\О ф Л М Я 1 H11LUUC 1 U n a после нанесения смаз после извлечения изде ки тона к резиновой форме, кгс/см2 лия 0,90 Темные пятна Слой смазки смазки,отрыЕі неравномергипсобетона ный,сцепление с формой хорошее 1 6 2 92 0,38 2 8 3 89 0,24 Чистая поверхность с незначительной шероховатостью Чистая ґладкая глянце Известный Загрязнение гипсобетоном образуются наросты Предлагаемый вая 3 10 5 1* 4 12 4 5 6 86 83 80 0,15 0,12 0,10 То же Сцепление Загрязнение сказки удов- в виде белолетворитель- го налета ное гипса Сцепление Загрязнения хорошее,слой гипсобетоном смазки рав- нет номерный То же То же Раковины и Толщина слоя смазки неравуглубления из-за нерав- номерная,сцеплэние хорошее номерной толщины смазки Составитель В Лебедева Редактор О. Головач Техред И. Верес Корректор М Самборская Заказ 1395/17 Тираж517 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 -"
