Спосіб вимірювання діаметрів круглих лісоматеріалів

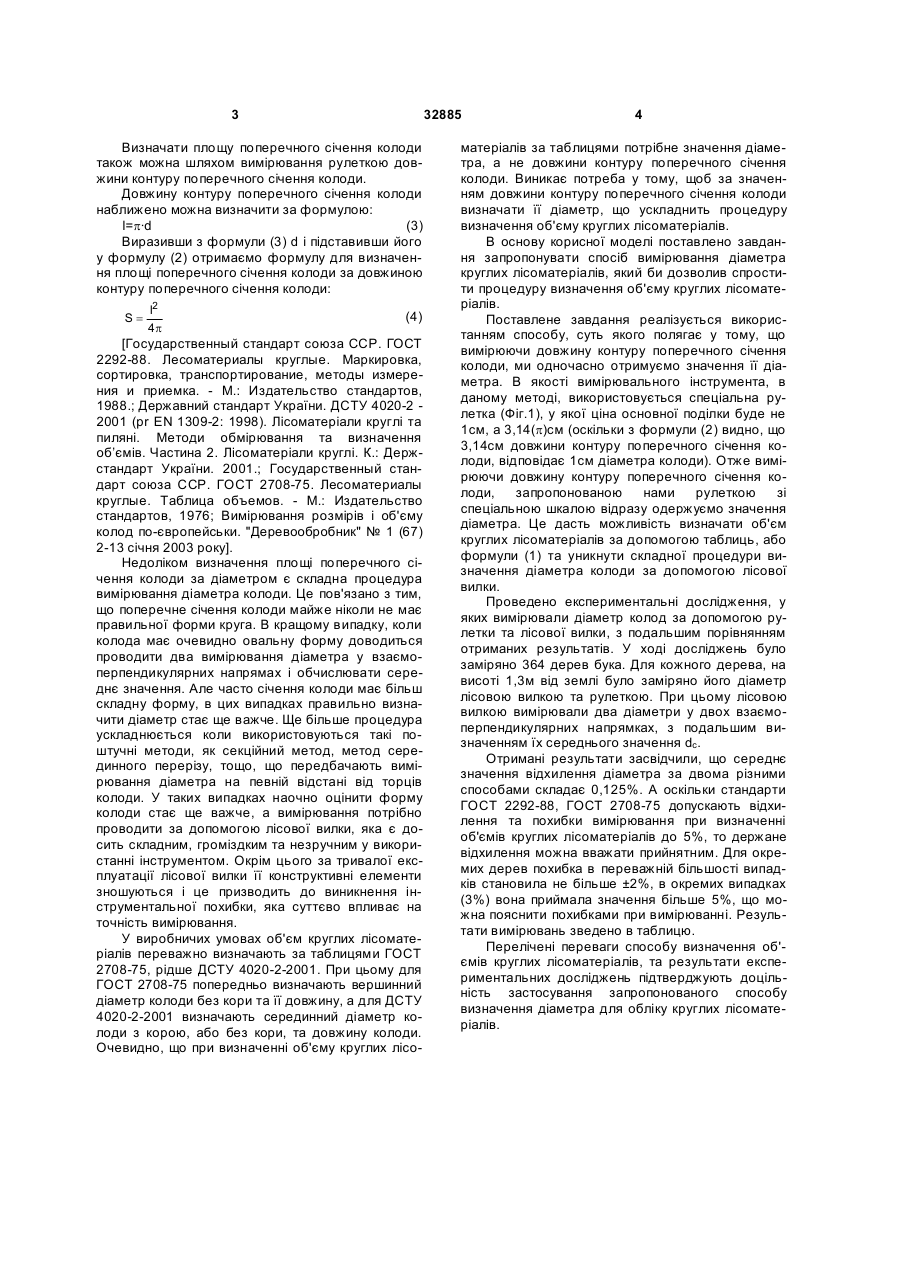

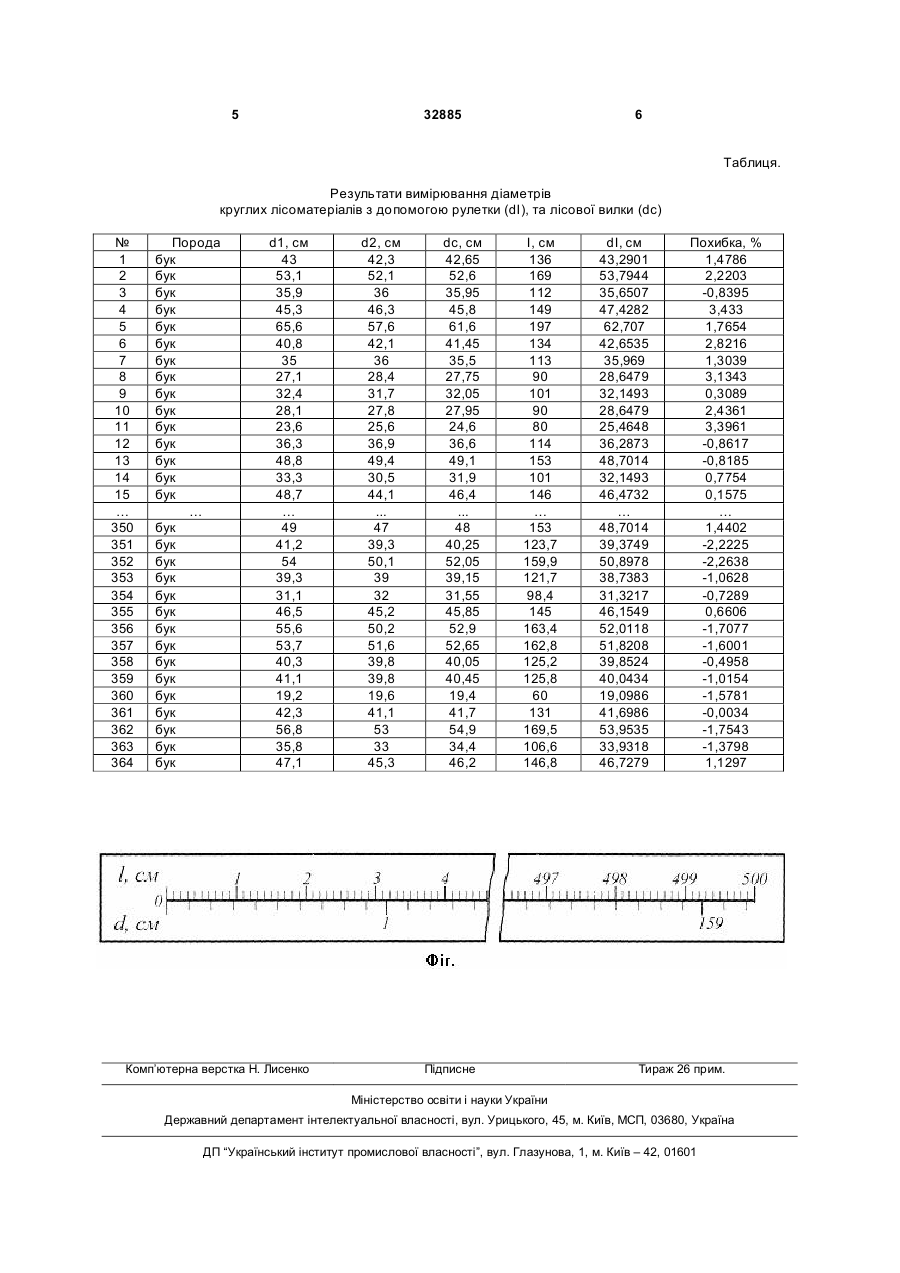

Спосіб вимірювання діаметра круглих лісоматеріалів через вимірювання рулеткою довжини 3 32885 Визначати площу поперечного січення колоди також можна шляхом вимірювання рулеткою довжини контуру поперечного січення колоди. Довжину контуру поперечного січення колоди наближено можна визначити за формулою: (3) l=p·d Виразивши з формули (3) d і підставивши його у формулу (2) отримаємо формулу для визначення площі поперечного січення колоди за довжиною контуру поперечного січення колоди: S= l2 4p (4) [Государственный стандарт союза ССР. ГОСТ 2292-88. Лесоматериалы круглые. Маркировка, сортировка, транспортирование, методы измерения и приемка. - М.: Издательство стандартов, 1988.; Державний стандарт України. ДСТУ 4020-2 2001 (pr EN 1309-2: 1998). Лісоматеріали круглі та пиляні. Методи обмірювання та визначення об’ємів. Частина 2. Лісоматеріали круглі. К.: Держстандарт України. 2001.; Государственный стандарт союза ССР. ГОСТ 2708-75. Лесоматериалы круглые. Таблица объемов. - М.: Издательство стандартов, 1976; Вимірювання розмірів і об'єму колод по-європейськи. "Деревообробник" № 1 (67) 2-13 січня 2003 року]. Недоліком визначення площі поперечного січення колоди за діаметром є складна процедура вимірювання діаметра колоди. Це пов'язано з тим, що поперечне січення колоди майже ніколи не має правильної форми круга. В кращому випадку, коли колода має очевидно овальну форму доводиться проводити два вимірювання діаметра у взаємоперпендикулярних напрямах і обчислювати середнє значення. Але часто січення колоди має більш складну форму, в цих випадках правильно визначити діаметр стає ще важче. Ще більше процедура ускладнюється коли використовуються такі поштучні методи, як секційний метод, метод серединного перерізу, тощо, що передбачають вимірювання діаметра на певній відстані від торців колоди. У таких випадках наочно оцінити форму колоди стає ще важче, а вимірювання потрібно проводити за допомогою лісової вилки, яка є досить складним, громіздким та незручним у використанні інструментом. Окрім цього за тривалої експлуатації лісової вилки її конструктивні елементи зношуються і це призводить до виникнення інструментальної похибки, яка суттєво впливає на точність вимірювання. У виробничих умовах об'єм круглих лісоматеріалів переважно визначають за таблицями ГОСТ 2708-75, рідше ДСТУ 4020-2-2001. При цьому для ГОСТ 2708-75 попередньо визначають вершинний діаметр колоди без кори та її довжину, а для ДСТУ 4020-2-2001 визначають серединний діаметр колоди з корою, або без кори, та довжину колоди. Очевидно, що при визначенні об'єму круглих лісо 4 матеріалів за таблицями потрібне значення діаметра, а не довжини контуру поперечного січення колоди. Виникає потреба у тому, щоб за значенням довжини контуру поперечного січення колоди визначати її діаметр, що ускладнить процедуру визначення об'єму круглих лісоматеріалів. В основу корисної моделі поставлено завдання запропонувати спосіб вимірювання діаметра круглих лісоматеріалів, який би дозволив спростити процедуру визначення об'єму круглих лісоматеріалів. Поставлене завдання реалізується використанням способу, суть якого полягає у тому, що вимірюючи довжину контуру поперечного січення колоди, ми одночасно отримуємо значення її діаметра. В якості вимірювального інструмента, в даному методі, використовується спеціальна рулетка (Фіг.1), у якої ціна основної поділки буде не 1см, а 3,14(p)см (оскільки з формули (2) видно, що 3,14см довжини контуру поперечного січення колоди, відповідає 1см діаметра колоди). Отже вимірюючи довжину контуру поперечного січення колоди, запропонованою нами рулеткою зі спеціальною шкалою відразу одержуємо значення діаметра. Це дасть можливість визначати об'єм круглих лісоматеріалів за допомогою таблиць, або формули (1) та уникнути складної процедури визначення діаметра колоди за допомогою лісової вилки. Проведено експериментальні дослідження, у яких вимірювали діаметр колод за допомогою рулетки та лісової вилки, з подальшим порівнянням отриманих результатів. У ході досліджень було заміряно 364 дерев бука. Для кожного дерева, на висоті 1,3м від землі було заміряно його діаметр лісовою вилкою та рулеткою. При цьому лісовою вилкою вимірювали два діаметри у двох взаємоперпендикулярних напрямках, з подальшим визначенням їх середнього значення dс. Отримані результати засвідчили, що середнє значення відхилення діаметра за двома різними способами складає 0,125%. А оскільки стандарти ГОСТ 2292-88, ГОСТ 2708-75 допускають відхилення та похибки вимірювання при визначенні об'ємів круглих лісоматеріалів до 5%, то держане відхилення можна вважати прийнятним. Для окремих дерев похибка в переважній більшості випадків становила не більше ±2%, в окремих випадках (3%) вона приймала значення більше 5%, що можна пояснити похибками при вимірюванні. Результати вимірювань зведено в таблицю. Перелічені переваги способу визначення об'ємів круглих лісоматеріалів, та результати експериментальних досліджень підтверджують доцільність застосування запропонованого способу визначення діаметра для обліку круглих лісоматеріалів. 5 32885 6 Таблиця. Результати вимірювання діаметрів круглих лісоматеріалів з допомогою рулетки (dІ), та лісової вилки (dc) № 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 … 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 Порода бук бук бук бук бук бук бук бук бук бук бук бук бук бук бук … бук бук бук бук бук бук бук бук бук бук бук бук бук бук бук d1, см 43 53,1 35,9 45,3 65,6 40,8 35 27,1 32,4 28,1 23,6 36,3 48,8 33,3 48,7 … 49 41,2 54 39,3 31,1 46,5 55,6 53,7 40,3 41,1 19,2 42,3 56,8 35,8 47,1 Комп’ютерна верстка Н. Лисенко d2, см 42,3 52,1 36 46,3 57,6 42,1 36 28,4 31,7 27,8 25,6 36,9 49,4 30,5 44,1 ... 47 39,3 50,1 39 32 45,2 50,2 51,6 39,8 39,8 19,6 41,1 53 33 45,3 dc, см 42,65 52,6 35,95 45,8 61,6 41,45 35,5 27,75 32,05 27,95 24,6 36,6 49,1 31,9 46,4 ... 48 40,25 52,05 39,15 31,55 45,85 52,9 52,65 40,05 40,45 19,4 41,7 54,9 34,4 46,2 І, см 136 169 112 149 197 134 113 90 101 90 80 114 153 101 146 … 153 123,7 159,9 121,7 98,4 145 163,4 162,8 125,2 125,8 60 131 169,5 106,6 146,8 Підписне dІ, см 43,2901 53,7944 35,6507 47,4282 62,707 42,6535 35,969 28,6479 32,1493 28,6479 25,4648 36,2873 48,7014 32,1493 46,4732 … 48,7014 39,3749 50,8978 38,7383 31,3217 46,1549 52,0118 51,8208 39,8524 40,0434 19,0986 41,6986 53,9535 33,9318 46,7279 Похибка, % 1,4786 2,2203 -0,8395 3,433 1,7654 2,8216 1,3039 3,1343 0,3089 2,4361 3,3961 -0,8617 -0,8185 0,7754 0,1575 … 1,4402 -2,2225 -2,2638 -1,0628 -0,7289 0,6606 -1,7077 -1,6001 -0,4958 -1,0154 -1,5781 -0,0034 -1,7543 -1,3798 1,1297 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
