Пересувна установка комбінованого пожежогасіння
Номер патенту: 322
Опубліковано: 07.06.1999
Автори: Куликівський Володимир Станіславович, Шкоруп Олександр Іванович, Ануфрієв Володимир Федорович, Білкун Дмитро Григорович, Дуняк Олег Васильович
Формула / Реферат
Пересувна установка комбінованого пожежогасіння, до складу якої входять розміщені на шасі ємності для вогнегасного порошку І рідини, що з'єднані підвідним пневмоприводом з джерелом стиснутого газу, а також обладнана запірною арматурою магістраль подачі вогнегасних речовин, що з'єднана зі стволом, яка відрізняється тим, що магістраль подачі вогнегасних речовин виконана роздільною для кожної ємності.
Текст

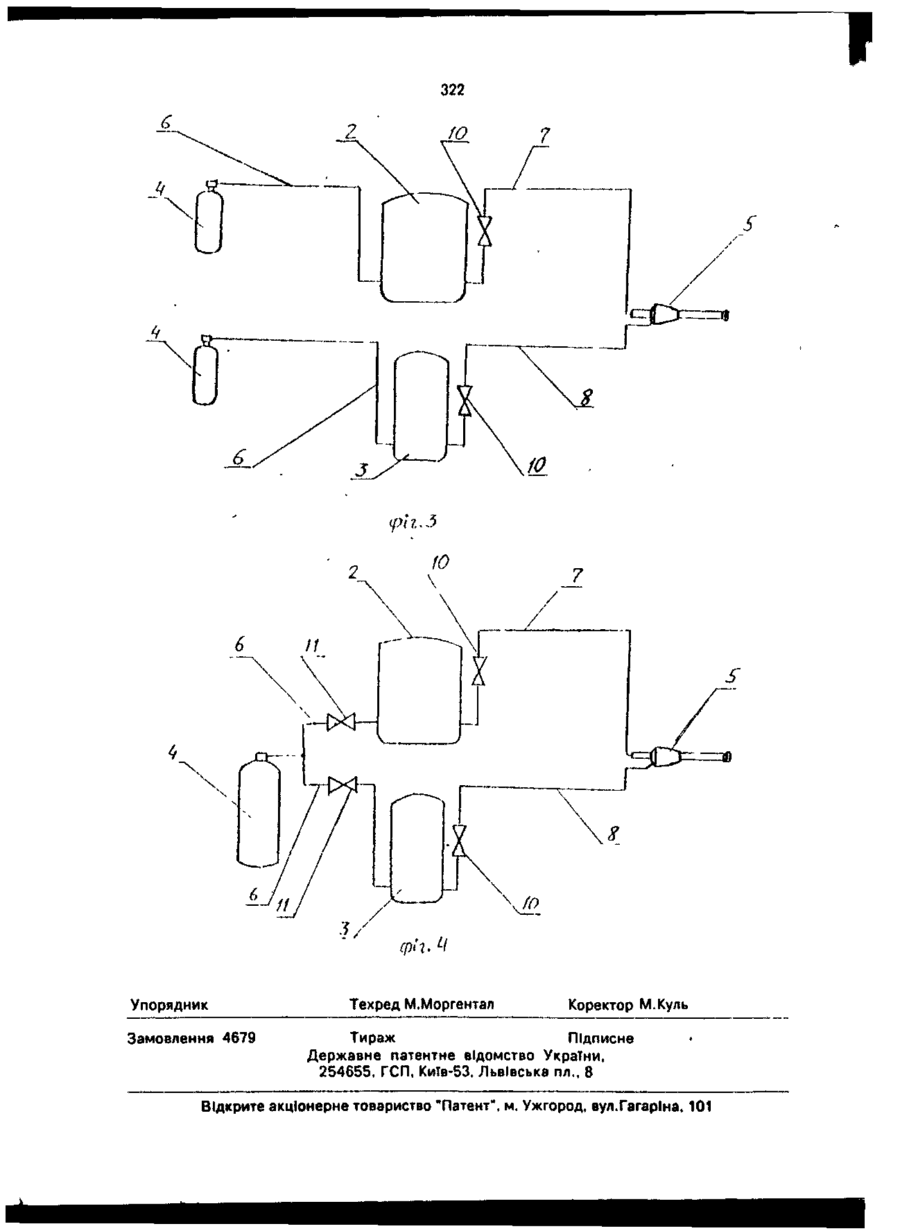

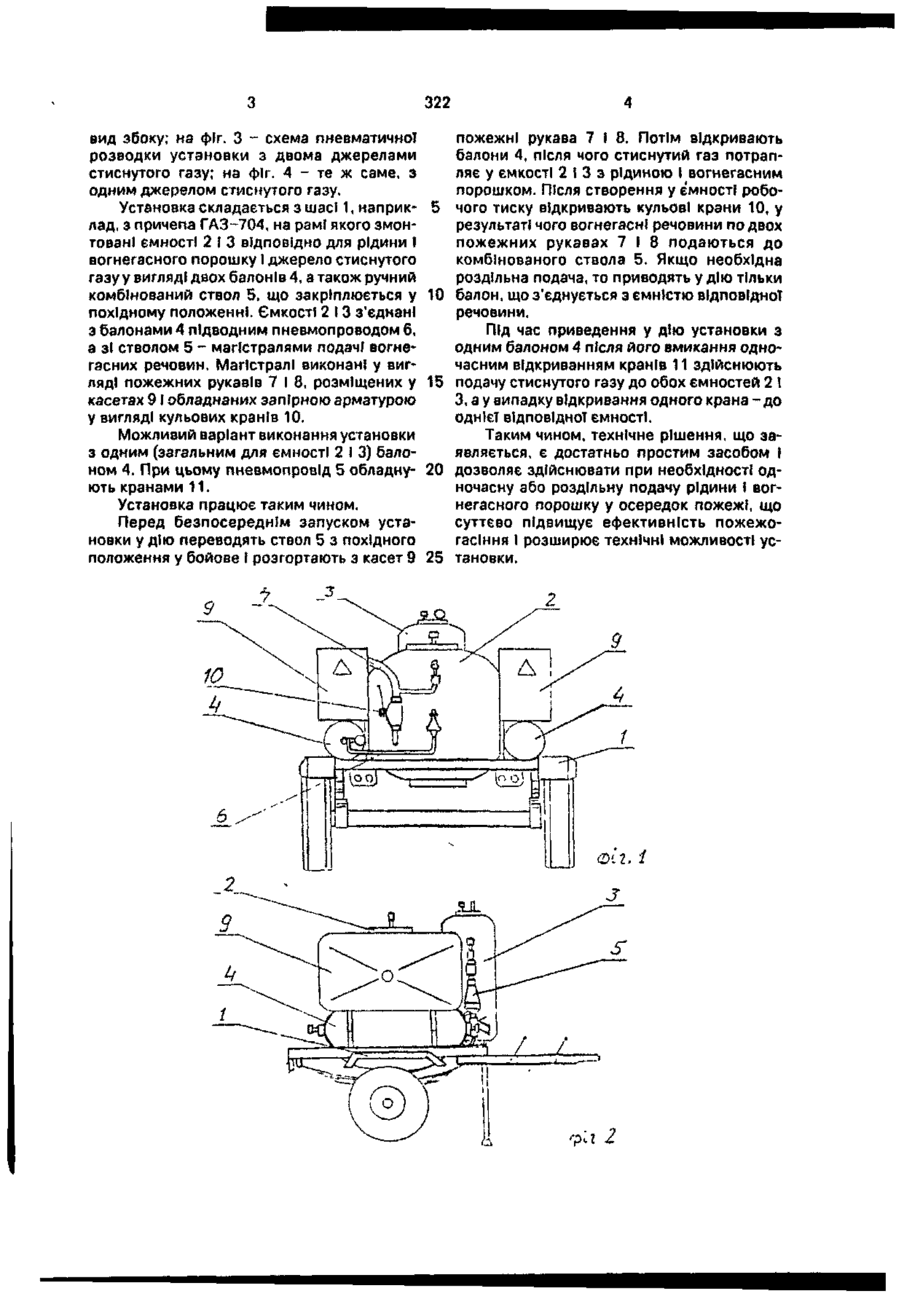

УКРАЇНА (19) U А w 322 вид збоку; на фіг. З - схема пневматичної розводки установки з двома джерелами стиснутого газу; на фіг, 4 - те ж саме, з одним джерелом стиснутого газу. Установка складається з шасі 1, наприклад, з причепа ГАЗ-704, на рамі якого змонтовані ємності 2 І 3 ВІДПОВІДНО для рідини І вогнегасного порошку І джерело стиснутого газу у вигляді двох балонів 4, а також ручний комбінований ствол 5, що закріплюється у похідному положенні. Ємкості 2 І 3 з'єднані з балонами 4 підводним пневмопроводом 6, а з! стволом 5 - магістралями подачі вогнегасних речовин. Магістралі виконані у вигляді пожежних рукавів 7 І 8, розміщених у касетах 9 І обладнаних запірною арматурою у вигляді кульових кранів 10. Можливий варіант виконання установки з одним (загальним для ємності 2 І 3) балоном 4. При цьому пневмопровід 5 обладнують кранами 11. Установка працює таким чином. Перед безпосереднім запуском установки у дію переводять ствол 5 з похідного положення у бойове І розгортають з касет 9 5 10 15 20 25 пожежні рукава 7 І 8. Потім відкривають балони 4, після чого стиснутий газ потрапляє у ємкості 2 І 3 з рідиною І вогнегасним порошком. Після створення у ємності робочого тиску відкривають кульові крани 10, у результаті чого вогнегасні речовини подвох пожежних рукавах 7 І 8 подаються до комбінованого ствола 5. Якщо необхідна роздільна подача, то приводять у дію тільки балон, що з'єднується з ємністю ВІДПОВІДНОЇ речовини. Під час приведення у дію установки з одним балоном 4 після його вмикання одночасним відкриванням кранів 11 здійснюють подачу стиснутого газу до обох ємностей 2 І З, а у випадку відкривання одного крана - до однієї ВІДПОВІДНОЇ ємності. Таким чином, технічне рішення, що заявляється, є достатньо простим засобом І дозволяє здійснювати при необхідності одночасну або роздільну подачу рідини І вогнегасного порошку у осередок пожежі, що суттєво підвищує ефективність пожежогасіння І розширює технічні можливості установки. 1 і " _ _J (ріг. З Cpt 7. L l Упорядник Замовлення 4679 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Автори англійськоюBilkun Dmytro Hryhorovych, Shkorup Oleksandr Ivanovych, Kulykivskyi Volodymyr Stanislavovych, Duniak Oleh Vasyliovych, Anufriiev Volodymyr Fedorovych
Автори російськоюБилкун Дмитрий Григорьевич, Шкоруп Александр Иванович, Куликивский Владимир Станиславович, Дуняк Олег Васильевич, Ануфриев Владимир Федорович
МПК / Мітки
МПК: A62C 27/00
Мітки: пожежогасіння, комбінованого, пересувна, установка
