Горизонтальний апарат повітряного охолодження

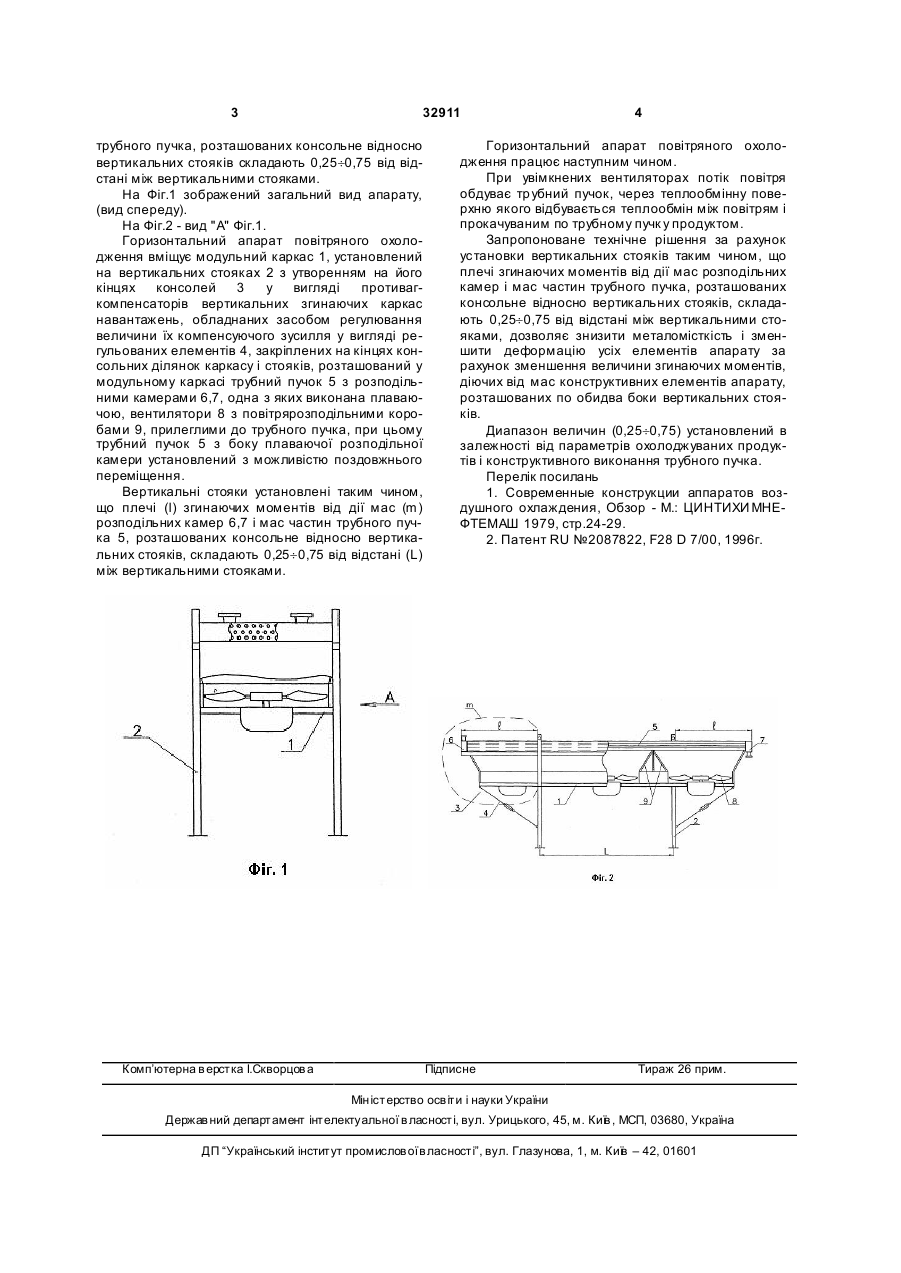

Горизонтальний апарат повітряного охолодження, який включає модульний каркас, установлений на вертикальних стояках з утворенням на його кінцях консолей у вигляді противагкомпенсаторів вертикальних згинаючих каркас навантажень, обладнаних засобом регулювання величини їх компенсуючого зусилля у вигляді ре 3 32911 трубного пучка, розташованих консольне відносно вертикальних стояків складають 0,25¸0,75 від відстані між вертикальними стояками. На Фіг.1 зображений загальний вид апарату, (вид спереду). На Фіг.2 - вид "А" Фіг.1. Горизонтальний апарат повітряного охолодження вміщує модульний каркас 1, установлений на вертикальних стояках 2 з утворенням на його кінцях консолей 3 у вигляді противагкомпенсаторів вертикальних згинаючих каркас навантажень, обладнаних засобом регулювання величини їх компенсуючого зусилля у вигляді регульованих елементів 4, закріплених на кінцях консольних ділянок каркасу і стояків, розташований у модульному каркасі трубний пучок 5 з розподільними камерами 6,7, одна з яких виконана плаваючою, вентилятори 8 з повітрярозподільними коробами 9, прилеглими до трубного пучка, при цьому трубний пучок 5 з боку плаваючої розподільної камери установлений з можливістю поздовжнього переміщення. Вертикальні стояки установлені таким чином, що плечі (l) згинаючих моментів від дії мас (m) розподільних камер 6,7 і мас частин трубного пучка 5, розташованих консольне відносно вертикальних стояків, складають 0,25¸0,75 від відстані (L) між вертикальними стояками. Комп’ютерна в ерстка І.Скворцов а 4 Горизонтальний апарат повітряного охолодження працює наступним чином. При увімкнених вентиляторах потік повітря обдуває тр убний пучок, через теплообмінну поверхню якого відбувається теплообмін між повітрям і прокачуваним по трубному пучк у продуктом. Запропоноване технічне рішення за рахунок установки вертикальних стояків таким чином, що плечі згинаючих моментів від дії мас розподільних камер і мас частин трубного пучка, розташованих консольне відносно вертикальних стояків, складають 0,25¸0,75 від відстані між вертикальними стояками, дозволяє знизити металомісткість і зменшити деформацію усіх елементів апарату за рахунок зменшення величини згинаючих моментів, діючих від мас конструктивних елементів апарату, розташованих по обидва боки вертикальних стояків. Диапазон величин (0,25¸0,75) установлений в залежності від параметрів охолоджуваних продуктів і конструктивного виконання трубного пучка. Перелік посилань 1. Современные конструкции аппаратов воздушного охлаждения, Обзор - М.: ЦИНТИХИ МНЕФТЕМАШ 1979, стр.24-29. 2. Патент RU №2087822, F28 D 7/00, 1996г. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
