Модульний пристрій для охолодження повітряного середовища

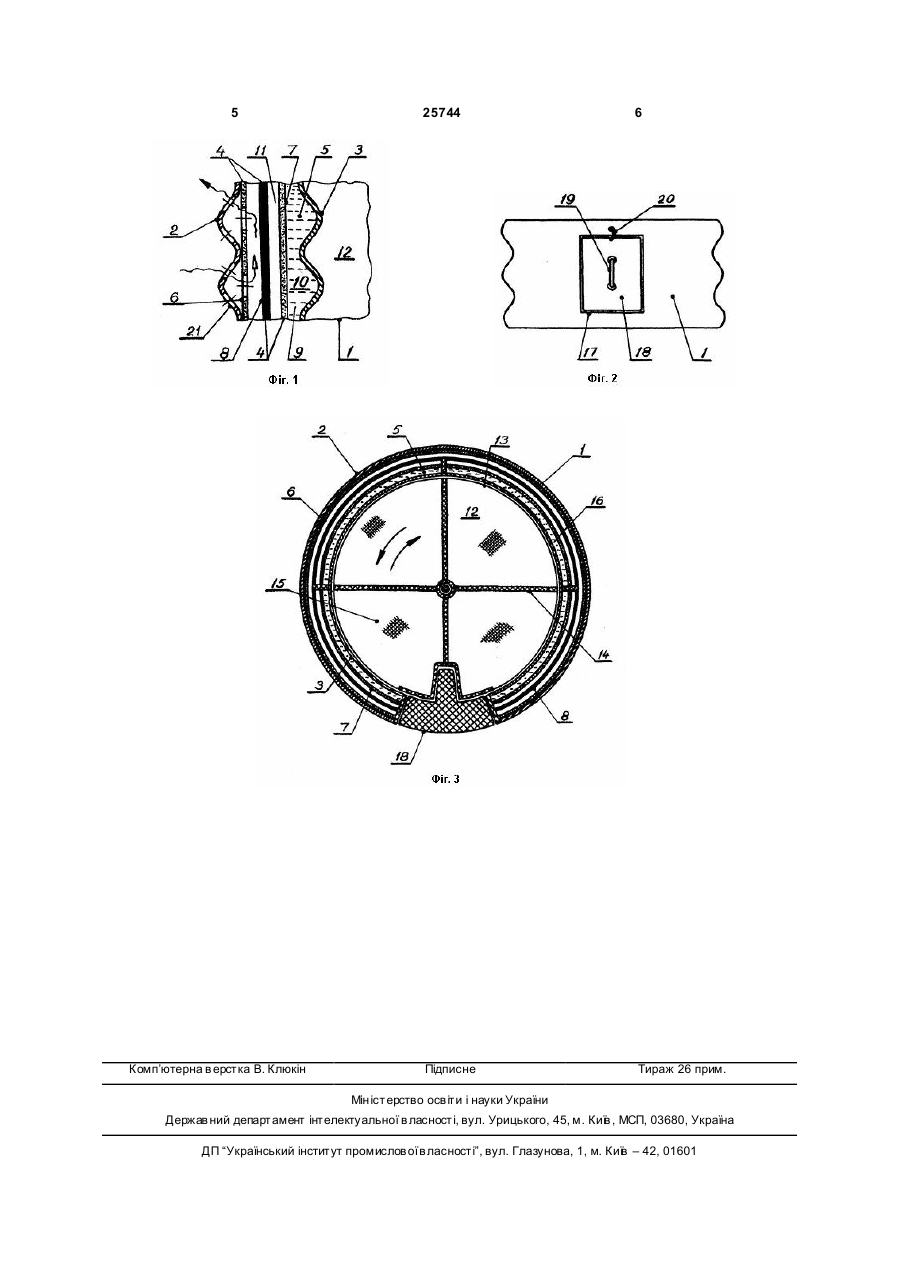

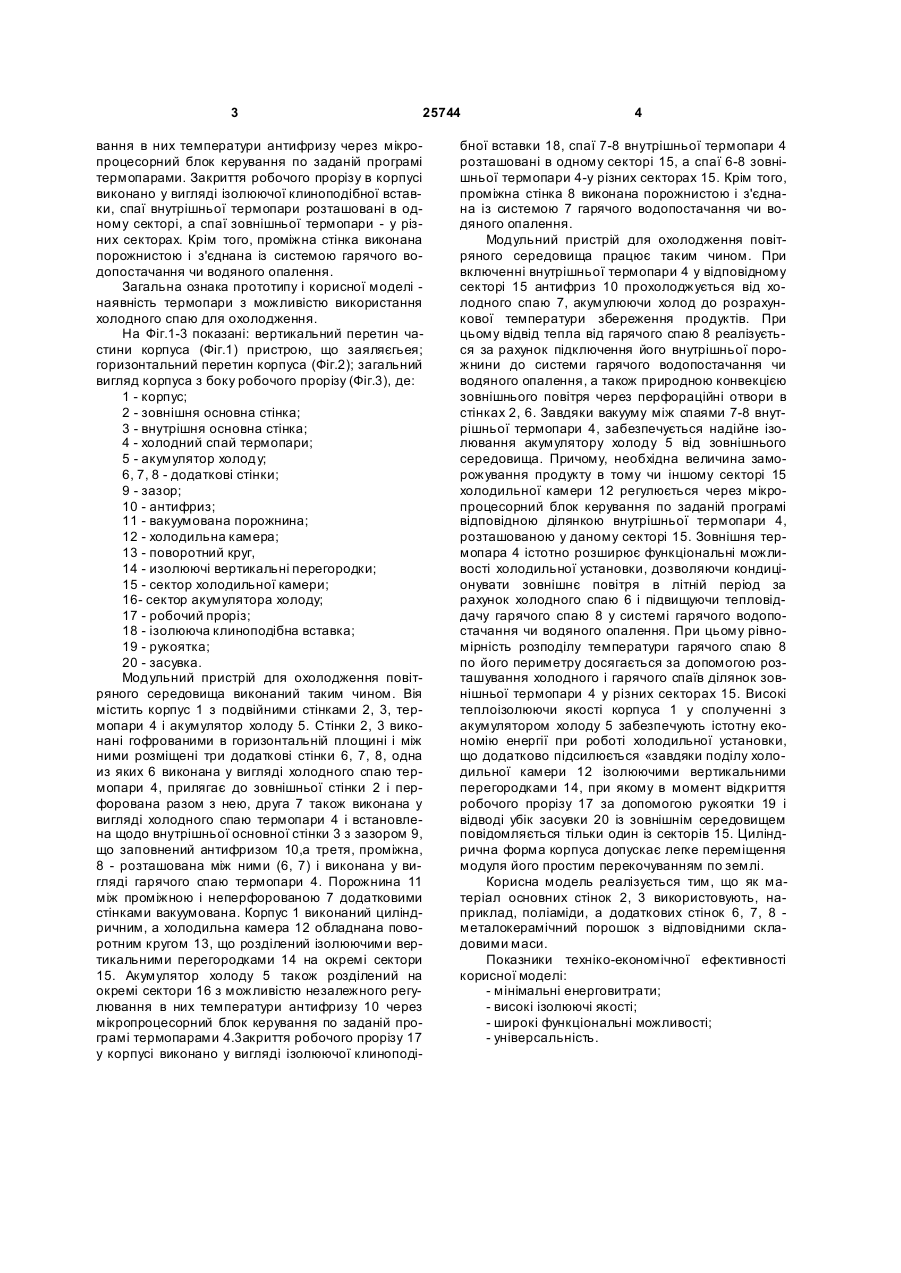

Модульний пристрій для охолодження повітряного середовища, що містить корпус з подвійними стінками, термопару й акумулятор холоду, який відрізняється тим, що стінки виконані гофрованими в горизонтальній площині і між ними розміщені три додаткові стінки, одна з яких виконана у вигляді холодного спаю термопари, прилягає до зовнішньої стінки і перфорована разом з нею, друга також виконана у вигляді холодного спаю термопари і встановлена відносно внутрішньої основної стінки із зазором, що заповнений 3 25744 вання в них температури антифризу через мікропроцесорний блок керування по заданій програмі термопарами. Закриття робочого прорізу в корпусі виконано у вигляді ізолюючої клиноподібної вставки, спаї внутрішньої термопари розташовані в одному секторі, а спаї зовнішньої термопари - у різних секторах. Крім того, проміжна стінка виконана порожнистою і з'єднана із системою гарячого водопостачання чи водяного опалення. Загальна ознака прототипу і корисної моделі наявність термопари з можливістю використання холодного спаю для охолодження. На Фіг.1-3 показані: вертикальний перетин частини корпуса (Фіг.1) пристрою, що заяляєгьея; горизонтальний перетин корпуса (Фіг.2); загальний вигляд корпуса з боку робочого прорізу (Фіг.3), де: 1 - корпус; 2 - зовнішня основна стінка; 3 - внутрішня основна стінка; 4 - холодний спай термопари; 5 - акумулятор холоду; 6, 7, 8 - додаткові стінки; 9 - зазор; 10 - антифриз; 11 - вакуумована порожнина; 12 - холодильна камера; 13 - поворотний круг, 14 - изолюючі вертикальні перегородки; 15 - сектор холодильної камери; 16- сектор акумулятора холоду; 17 - робочий проріз; 18 - ізолююча клиноподібна вставка; 19 - рукоятка; 20 - засувка. Модульний пристрій для охолодження повітряного середовища виконаний таким чином. Вія містить корпус 1 з подвійними стінками 2, 3, термопари 4 і акумулятор холоду 5. Стінки 2, 3 виконані гофрованими в горизонтальній площині і між ними розміщені три додаткові стінки 6, 7, 8, одна из яких 6 виконана у вигляді холодного спаю термопари 4, прилягає до зовнішньої стінки 2 і перфорована разом з нею, друга 7 також виконана у вигляді холодного спаю термопари 4 і встановлена щодо внутрішньої основної стінки 3 з зазором 9, що заповнений антифризом 10,а третя, проміжна, 8 - розташована між ними (6, 7) і виконана у вигляді гарячого спаю термопари 4. Порожнина 11 між проміжною і неперфорованою 7 додатковими стінками вакуумована. Корпус 1 виконаний циліндричним, а холодильна камера 12 обладнана поворотним кругом 13, що розділений ізолюючими вертикальними перегородками 14 на окремі сектори 15. Акумулятор холоду 5 також розділений на окремі сектори 16 з можливістю незалежного регулювання в них температури антифризу 10 через мікропроцесорний блок керування по заданій програмі термопарами 4.3акриття робочого прорізу 17 у корпусі виконано у вигляді ізолюючої клиноподі 4 бної вставки 18, спаї 7-8 внутрішньої термопари 4 розташовані в одному секторі 15, а спаї 6-8 зовнішньої термопари 4-у різних секторах 15. Крім того, проміжна стінка 8 виконана порожнистою і з'єднана із системою 7 гарячого водопостачання чи водяного опалення. Модульний пристрій для охолодження повітряного середовища працює таким чином. При включенні внутрішньої термопари 4 у відповідному секторі 15 антифриз 10 прохолоджується від холодного спаю 7, акумулюючи холод до розрахункової температури збереження продуктів. При цьому відвід тепла від гарячого спаю 8 реалізується за рахунок підключення його внутрішньої порожнини до системи гарячого водопостачання чи водяного опалення, а також природною конвекцією зовнішнього повітря через перфораційні отвори в стінках 2, 6. Завдяки вакууму між спаями 7-8 внутрішньої термопари 4, забезпечується надійне ізолювання акумулятору холоду 5 від зовнішнього середовища. Причому, необхідна величина заморожування продукту в тому чи іншому секторі 15 холодильної камери 12 регулюється через мікропроцесорний блок керування по заданій програмі відповідною ділянкою внутрішньої термопари 4, розташованою у даному секторі 15. Зовнішня термопара 4 істотно розширює функціональні можливості холодильної установки, дозволяючи кондиціонувати зовнішнє повітря в літній період за рахунок холодного спаю 6 і підвищуючи тепловіддачу гарячого спаю 8 у системі гарячого водопостачання чи водяного опалення. При цьому рівномірність розподілу температури гарячого спаю 8 по його периметру досягається за допомогою розташування холодного і гарячого спаїв ділянок зовнішньої термопари 4 у різних секторах 15. Високі теплоізолюючи якості корпуса 1 усполученні з акумулятором холоду 5 забезпечують істотну економію енергії при роботі холодильної установки, що додатково підсилюється «завдяки поділу холодильної камери 12 ізолюючими вертикальними перегородками 14, при якому в момент відкриття робочого прорізу 17 за допомогою рукоятки 19 і відводі убік засувки 20 із зовнішнім середовищем повідомляється тільки один із секторів 15. Циліндрична форма корпуса допускає легке переміщення модуля його простим перекочуванням по землі. Корисна модель реалізується тим, що як матеріал основних стінок 2, 3 використовують, наприклад, поліаміди, а додаткових стінок 6, 7, 8 металокерамічний порошок з відповідними складовими маси. Показники техніко-економічної ефективності корисної моделі: - мінімальні енерговитрати; - високі ізолюючі якості; - широкі функціональні можливості; - універсальність. 5 Комп’ютерна в ерстка В. Клюкін 25744 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
