Поплавець для рівнемірів
Номер патенту: 32985
Опубліковано: 10.06.2008
Автори: Нестеренко Павло Єгорович, Григорова Олена Миколаївна, Дубовець Олексій Миколайович
Формула / Реферат
Поплавець для рівнемірів, що виконаний у вигляді порожнистого циліндрового тіла із зміщеним центром тяжіння в нижню половину поплавця і убік від його осі, на кришці якого розміщена мітка, суміщена з віссю циліндра, який відрізняється тим, що усередині поплавця розташована профільована ємність прямокутного поперечного перерізу, частково заповнена рідиною, один кінець якої закріплений на стінці поплавця з можливість повороту, інший кінець розташований із зазором до протилежної стінки поплавця, на якій над профільованою ємністю жорстко закріплений регулювальний елемент, що містить гайку і опорний гвинт, закріплений на корпусі профільованої ємності.
Текст

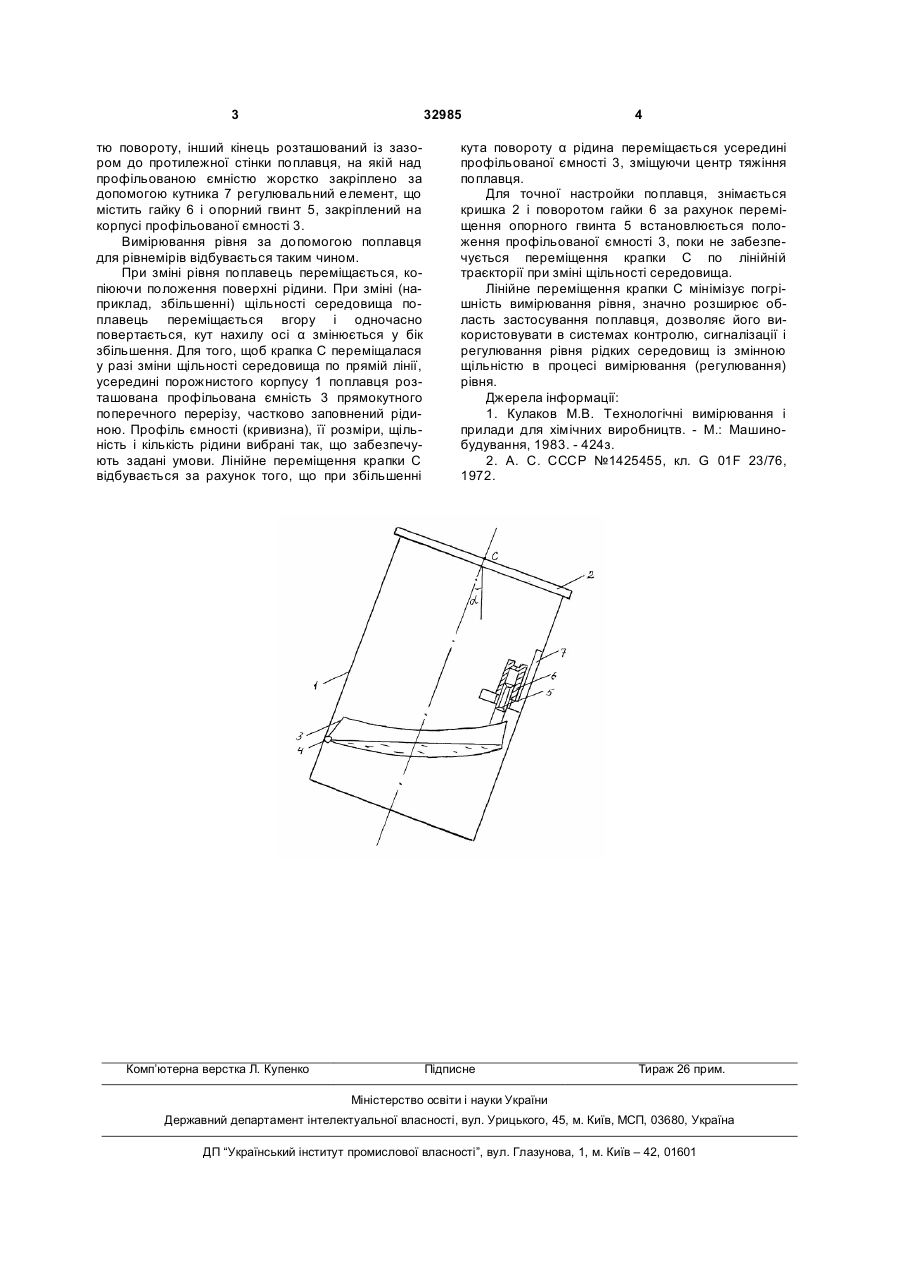

Поплавець для рівнемірів, що виконаний у вигляді порожнистого циліндрового тіла із зміщеним центром тяжіння в нижню половину поплавця і 3 32985 тю повороту, інший кінець розташований із зазором до протилежної стінки поплавця, на якій над профільованою ємністю жорстко закріплено за допомогою кутника 7 регулювальний елемент, що містить гайку 6 і опорний гвинт 5, закріплений на корпусі профільованої ємності 3. Вимірювання рівня за допомогою поплавця для рівнемірів відбувається таким чином. При зміні рівня поплавець переміщається, копіюючи положення поверхні рідини. При зміні (наприклад, збільшенні) щільності середовища поплавець переміщається вгору і одночасно повертається, кут нахилу осі α змінюється у бік збільшення. Для того, щоб крапка С переміщалася у разі зміни щільності середовища по прямій лінії, усередині порожнистого корпусу 1 поплавця розташована профільована ємність 3 прямокутного поперечного перерізу, частково заповнений рідиною. Профіль ємності (кривизна), її розміри, щільність і кількість рідини вибрані так, що забезпечують задані умови. Лінійне переміщення крапки С відбувається за рахунок того, що при збільшенні Комп’ютерна верстка Л. Купенко 4 кута повороту α рідина переміщається усередині профільованої ємності 3, зміщуючи центр тяжіння поплавця. Для точної настройки поплавця, знімається кришка 2 і поворотом гайки 6 за рахунок переміщення опорного гвинта 5 встановлюється положення профільованої ємності 3, поки не забезпечується переміщення крапки С по лінійній траєкторії при зміні щільності середовища. Лінійне переміщення крапки С мінімізує погрішність вимірювання рівня, значно розширює область застосування поплавця, дозволяє його використовувати в системах контролю, сигналізації і регулювання рівня рідких середовищ із змінною щільністю в процесі вимірювання (регулювання) рівня. Джерела інформації: 1. Кулаков М.В. Технологічні вимірювання і прилади для хімічних виробництв. - М.: Машинобудування, 1983. - 424з. 2. А. С. СССР №1425455, кл. G 01F 23/76, 1972. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
