Пристрій для вимірювання рівня

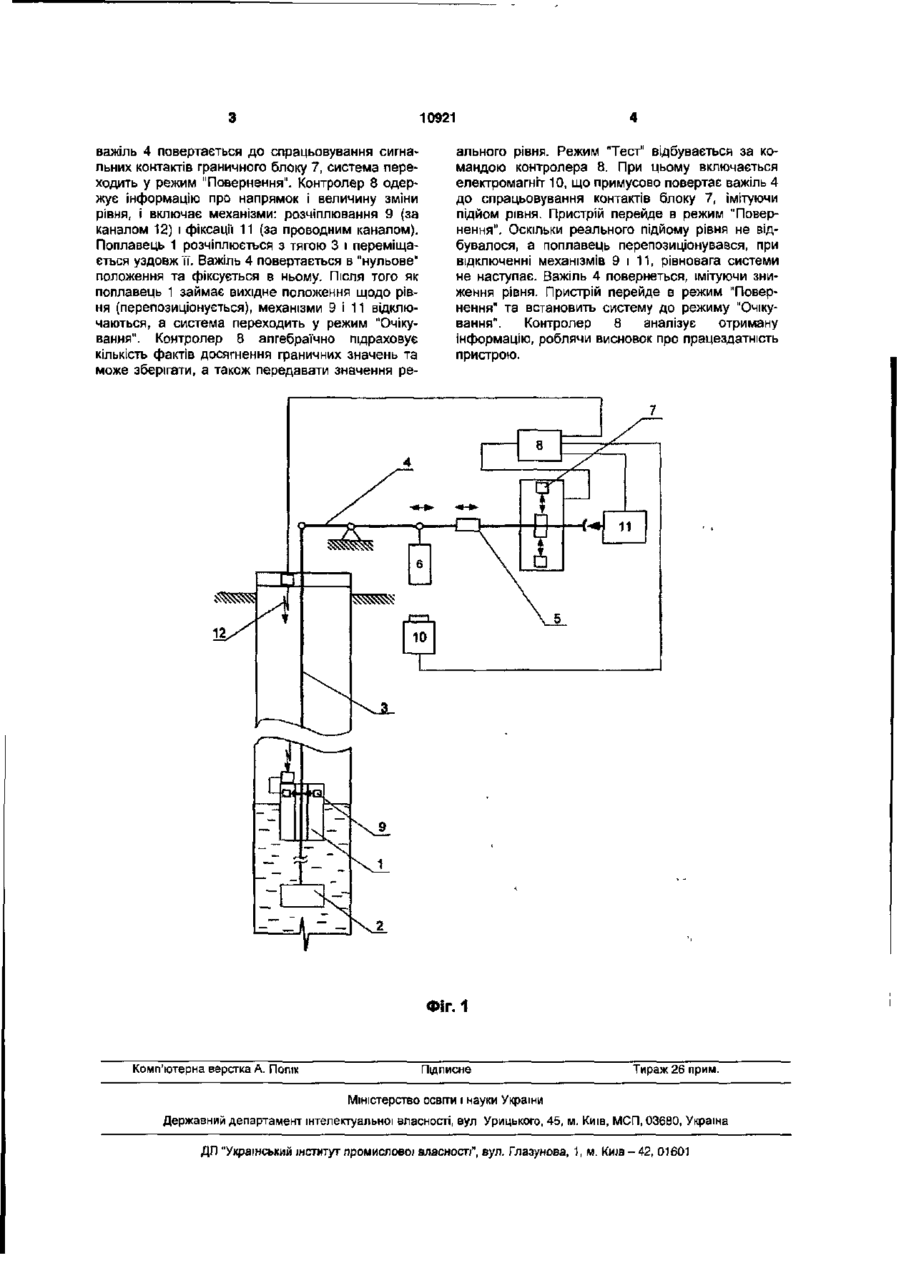

Пристрій для вимірювання рівня, у якому передбачено чутливий елемент (поплавець), передавальний механізм (вантаж, тяга, що з'єднує вантаж із двоплечим важелем, та балансири важеля) і вимірювальний прилад (граничний блок із сигна Корисна модель відноситься до області приладобудування, і може бути використана для вимірювання рідин у багатьох галузях, наприклад, при контролі рівня ґрунтових вод. Відомий спосіб контролю рівня, у якому чутливий елемент обладнано механізмом розчіплювання з передавальним механізмом і, виконано з можливістю по ньому вільно переміщатися, за командою вимірювального приладу, перепозиціонуючись на контроль нової зміни рівня [див. Спосіб вимірювання рівня - заява НВП "Озон С" №200500619 від 24.0105р.]. Недоліком відомого способу є низькі функціональні можливості, пов'язані з відсутністю можливості тестування безпосередньо в процесі вимірювання. Завдання корисної моделі - створення пристрою за зазначеним способом і розширення функціональних можливостей. Поставлене завдання досягається тим, що в пристрій, якій реалізує вище зазначений спосіб, установлюється (що працюють за командами контролера): механізм фіксації в "нульовому", щодо контактів граничного блоку, положенні та електромагніт, що впливаючи на балансир важеля, повертає його, імітуючи зміну рівня, та тим самим тестує пристрій у цілому. Застосування способу для контролю рівня показано на фіг.1. Чутливий елемент (поплавець) 1 відслідковує рівень. Передавальний механізм (вантаж 2, тяга З, льними контактами та контролер), при цьому чутливий механізм обладнано механізмом розчіплювання з передавальним механізмом і виконано з можливістю вільного переміщення по ньому за командою вимірювального приладу з перепозиціонуванням на контроль нової зміни рівня, який відрізняється тим, що, в пристрій установлюються механізм фіксації в "нульовому", щодо контактів граничного блока, положенні та електромагніт, що працюють за командами контролера, при цьому електромагніт, впливаючи на балансир важеля, повертає його, імітуючи зміну рівня, та тим самим тестує пристрій у цілому. яка з'єднує вантаж 2 із двоплечим важелем 4 і балансири важеля "Грубий" 5 та " Точний" 6), впливає на вимірювальний прилад (граничний блок із сигнальними контактами 7 і контролер 8) У контролері 8 відбувається збір, обробка та зберігання даних. Усередині поплавця розташований механізм розчіплювання 9 поплавця з тягою 3 передавального механізму. На балансир 6 може, за командою контролера 8, впливати електромагніт 11. Важіль 4 фіксується в нейтральному ("нульовому", щодо сигнальних контактів граничного блоку 7) положенні механізмом фіксації 11 Механізм розчіплювання 9 діє за командою контролера 8 за допомогою інфрачервоного або радіоканалу 12. При дії цього механізму поплавець може переміщатися уздовж тяги. Працює пристрій у такий спосіб. Режим "Установка". Вивірена система (вертикальне переміщення кінця важеля, пов'язаного з тягою, на певну величину, наприклад 5мм, викликає спрацьовування сигнальних контактів граничного блоку 7), установлюється на контроль заздалегідь обмірюваного рівня. Вантаж 2 занурений у вимірювану рідину Поплавець 1 зчеплений з тягою передавального механізму 3. Важіль 4, за допомогою балансирів 5 та 6, становиться в "нульове" положення. Система, що утворилася, перебуває в рівновазі. Пристрій у режимі "Очікування". При зміні рівня порушується рівновага системи. Якщо CM О) о Ої 10921 важіль 4 повертається до спрацьовування сигнальних контактів граничного блоку 7, система переходить у режим "Повернення". Контролер 8 одержує інформацію про напрямок і величину зміни рівня, і включає механізми: розчіплювання 9 (за каналом 12) і фіксації 11 (за проводним каналом). Поплавець 1 розчіплюється з тягою 3 і переміщається уздовж її. Важіль 4 повертається в "нульове" положення та фіксується в ньому. Після того як поплавець 1 займає вихідне положення щодо рівня (перепозиціонується), механізми 9 і 11 відключаються, а система переходить у режим "Очікування". Контролер 8 алгебраїчно підраховує кількість фактів досягнення граничних значень та може зберігати, а також передавати значення ре ального рівня. Режим "Тест" відбувається за командою контролера 8. При цьому включається електромагніт 10, що примусово повертає важіль 4 до спрацьовування контактів блоку 7, імітуючи підйом рівня. Пристрій перейде в режим "Повернення". Оскільки реального підйому рівня не відбувалося, а поплавець перепозиціонувався, при відключенні механізмів 9 і 11, рівновага системи не наступає. Важіль 4 повернеться, імітуючи зниження рівня. Пристрій перейде в режим "Повернення" та встановить систему до режиму "Очікування". Контролер 8 аналізує отриману інформацію, роблячи висновок про працездатність пристрою. ФІГ. 1 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. KHJB - 42, 01601
