Переносна стереофонічна система звукопідсилення

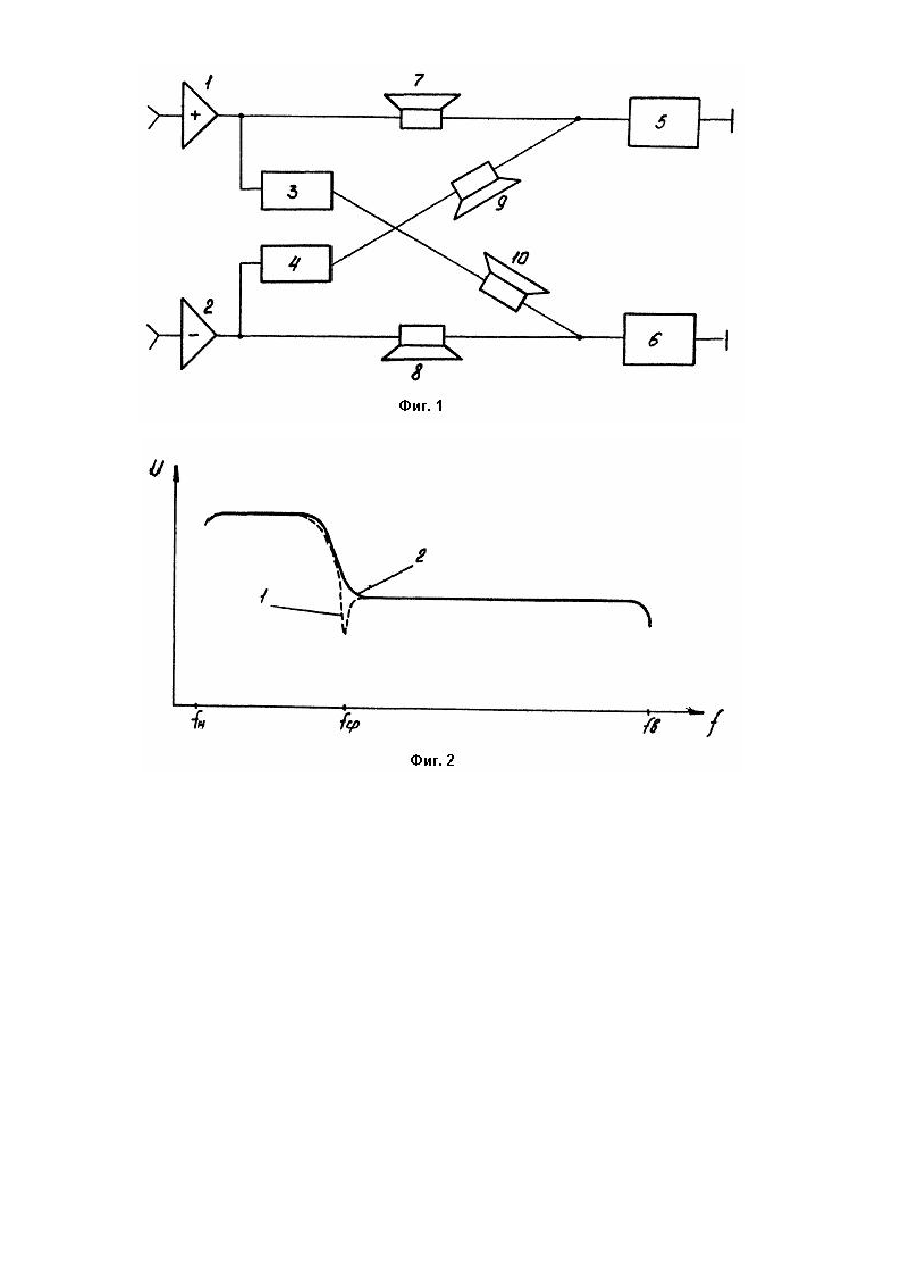

Изобретение относится к устройствам звукоусиления, может быть использовано в малогабаритной бытовой аппаратуре звукоусиления с широкополосными громкоговорителями. Известна переносная стереофоническая система звукоусиления, содержащая два усилителя, соединенные с соответствующими громкоговорителями, два низкочастотных фильтра и два высокочастотных фильтра, причем усилители включены противофазно, громкоговорители подключены к усилителям противофазно и последовательно с высокочастотными фильтрами, а низкочастотные фильтры подключены между выходом соответствующего усилителя одного канала и точкой соединения громкоговорителя и высокочастотного фильтра другого канала [1]. Недостатком известной системы является наличие провала амплитудно-частотной характеристики напряжения, подводимого к громкоговорителю, на частоте раздела фильтров. Провал обусловлен резонансом последовательного контура, образованного элементами высокочастотного и низкочастотного фильтров, а его величина определяется добротностью контура. Это увеличивает неравномерность АЧХ звукового давления и, следовательно, ухудшается качество звуковоспроизведения. Задачей изобретения является улучшение качества звукоусиления путем уменьшения неравномерности амплитудно-частотной характеристики. Поставленная задача решается тем, что в переносной стереофонической системе звукоусиления, содержащей два противофазно включенных усилителя, соединенных противофазно с соответствующими громкоговорителями, последовательно соединенными с двумя высокочастотными фильтрами, и два низкочастотных фильтра, включенных между выходом соответствующего усилителя одного канала и точкой соединения громкоговорителя и высокочастотного фильтра другого канала, согласно изобретению, выход низкочастотного фильтра каждого канала соединен со входом высокочастотного фильтра другого канала через дополнительно введенный громкоговоритель, причем дополнительно введенные громкоговорители включены синфазно с основными громкоговорителями. Сущность изобретения заключается в том, что на частоте раздела фильтров имеется характерный провал, обусловленный резонансом последовательного контура. образованного элементами низкочастотного и высокочастотного фильтров. Величина провала зависит от добротности контура, а включение дополнительных громкоговорителей между фильтрами низких и высоких частот снижает добротность низкочастотных фильтров, при этом уменьшается величина провала на частоте раздела фильтров и сохраняется коэффициент полезного действия системы. На чертеже представлены схема переносной стереофонической системы звукоусиления (фиг. 1) и ее амплитудно-частотные характеристики (фиг. 2). Устройство включает два канала (правый и левый) и содержит два усилителя 1 и 2 два фильтра 3 и 4 низких частот, два фильтра 5 и 6 высоких частот, два широкополосных громкоговорителя 7 и 8, а также два дополнительных громкоговорителя 9 и 10 низкочастотных. К выходу усилителя 1 подключен вход фильтра 3 низких частот и один вывод громкоговорителя 7, второй вывод которого соединен с фильтром 5 высоких частот и через дополнительный громкоговоритель 9 с выходом фильтра 4 низких частот. К выходу усилителя 2 подключен вход фильтра 4 низких - частот и один вывод громкоговорителя 8, второй вывод которого соединен с фильтром 6 высоких частот и через дополнительный громкоговоритель 10 с выходом фильтра 3 низких частот. Вы ходы фильтров 5 и 6 включены на общий провод. Громкоговорители 9 и 10 включены синфазно громкоговорителям 7 и 8. Устройство работает следующим образом. На входы усилителей 1 и 2 от источника стереофонической программы поступают сигналы звуковых частот правого и левого каналов. С выходов усилителей сигналы поступают на фильтры 5 и 6 высоких частот и фильтры 3 и 4 низких частот и разделяются на низкочастотную и высокочастотную составляющие. Причем высокочастотный сигнал с выхода усилителя 1 поступает на громкоговоритель 7, а высокочастотный сигнал с выхода усилителя 2 поступает на громкоговоритель 8. Благодаря противофазному включению громкоговорителей 7 и 8 фазовые соотношения в исходном сигнале сохраняются, несмотря на противофазную работу усилителей 1 и 2. На низких частотах последовательно с основными громкоговорителями 7 и 8 включаются дополнительные громкоговорители 9 и 10 и все они оказываются включенными между вы ходами усилителей 1 и 2, при этом на каждый громкоговоритель поступают низкочастотные составляющие, как правого, так и левого каналов, чем устраняется провал на частоте раздела фильтров, а, значит, улучшается качество звуковоспроизведения. Таким образом, система звукоусиления позволяет значительно увеличить звуковое давление в области низких частот даже при ограниченном питании. Повышение мощности низкочастотного сигнала позволяет также расширить диапазон рабочих частот и устранить эффект маскировки при наличии внешних шумов, например, при движении автомобиля.
