Електрично керований генератор лінійно змінної напруги

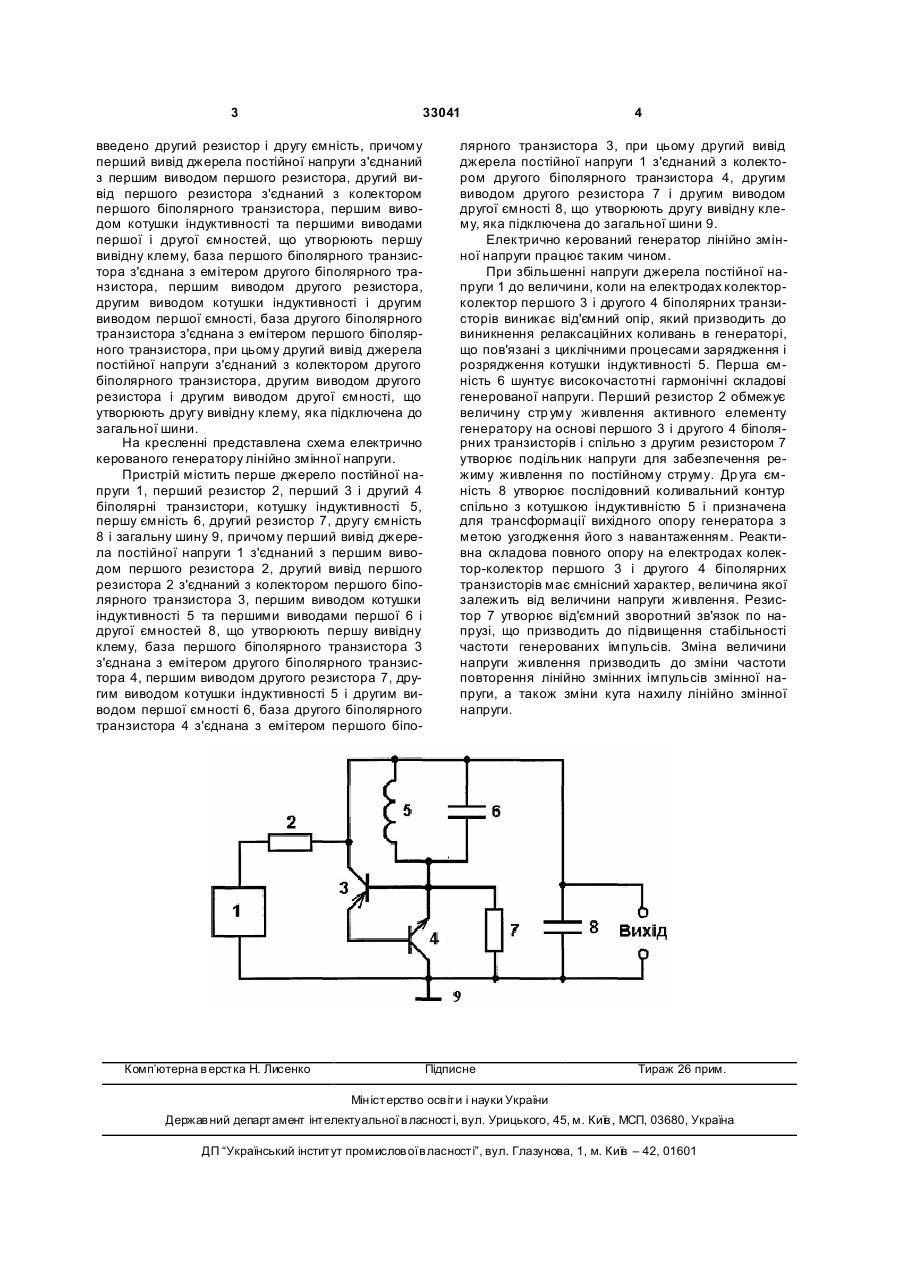

Електрично керований генератор лінійно змінної напруги, який містить джерело постійної напруги, перший і другий біполярні транзистори, резистор, ємність, котушк у індуктивності та загальну шину, який відрізняється тим, що в нього введено другий резистор і другу ємність, причому перший вивід джерела постійної напруги з'єднаний з 3 33041 введено другий резистор і другу ємність, причому перший вивід джерела постійної напруги з'єднаний з першим виводом першого резистора, другий вивід першого резистора з'єднаний з колектором першого біполярного транзистора, першим виводом котушки індуктивності та першими виводами першої і другої ємностей, що утворюють першу вивідну клему, база першого біполярного транзистора з'єднана з емітером другого біполярного транзистора, першим виводом другого резистора, другим виводом котушки індуктивності і другим виводом першої ємності, база другого біполярного транзистора з'єднана з емітером першого біполярного транзистора, при цьому другий вивід джерела постійної напруги з'єднаний з колектором другого біполярного транзистора, другим виводом другого резистора і другим виводом другої ємності, що утворюють другу вивідну клему, яка підключена до загальної шини. На кресленні представлена схема електрично керованого генератору лінійно змінної напруги. Пристрій містить перше джерело постійної напруги 1, перший резистор 2, перший 3 і другий 4 біполярні транзистори, котушку індуктивності 5, першу ємність 6, другий резистор 7, другу ємність 8 і загальну шину 9, причому перший вивід джерела постійної напруги 1 з'єднаний з першим виводом першого резистора 2, другий вивід першого резистора 2 з'єднаний з колектором першого біполярного транзистора 3, першим виводом котушки індуктивності 5 та першими виводами першої 6 і другої ємностей 8, що утворюють першу вивідну клему, база першого біполярного транзистора 3 з'єднана з емітером другого біполярного транзистора 4, першим виводом другого резистора 7, другим виводом котушки індуктивності 5 і другим виводом першої ємності 6, база другого біполярного транзистора 4 з'єднана з емітером першого біпо Комп’ютерна в ерстка Н. Лисенко 4 лярного транзистора 3, при цьому другий вивід джерела постійної напруги 1 з'єднаний з колектором другого біполярного транзистора 4, другим виводом другого резистора 7 і другим виводом другої ємності 8, що утворюють другу вивідну клему, яка підключена до загальної шини 9. Електрично керований генератор лінійно змінної напруги працює таким чином. При збільшенні напруги джерела постійної напруги 1 до величини, коли на електродах колекторколектор першого 3 і другого 4 біполярних транзисторів виникає від'ємний опір, який призводить до виникнення релаксаційних коливань в генераторі, що пов'язані з циклічними процесами зарядження і розрядження котушки індуктивності 5. Перша ємність 6 шунтує високочастотні гармонічні складові генерованої напруги. Перший резистор 2 обмежує величину стр уму живлення активного елементу генератору на основі першого 3 і другого 4 біполярних транзисторів і спільно з другим резистором 7 утворює подільник напруги для забезпечення режиму живлення по постійному струму. Др уга ємність 8 утворює послідовний коливальний контур спільно з котушкою індуктивністю 5 і призначена для трансформації вихідного опору генератора з метою узгодження його з навантаженням. Реактивна складова повного опору на електродах колектор-колектор першого 3 і другого 4 біполярних транзисторів має ємнісний характер, величина якої залежить від величини напруги живлення. Резистор 7 утворює від'ємний зворотний зв'язок по напрузі, що призводить до підвищення стабільності частоти генерованих імпульсів. Зміна величини напруги живлення призводить до зміни частоти повторення лінійно змінних імпульсів змінної напруги, а також зміни кута нахилу лінійно змінної напруги. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
