Електрично керований фільтр високих частот

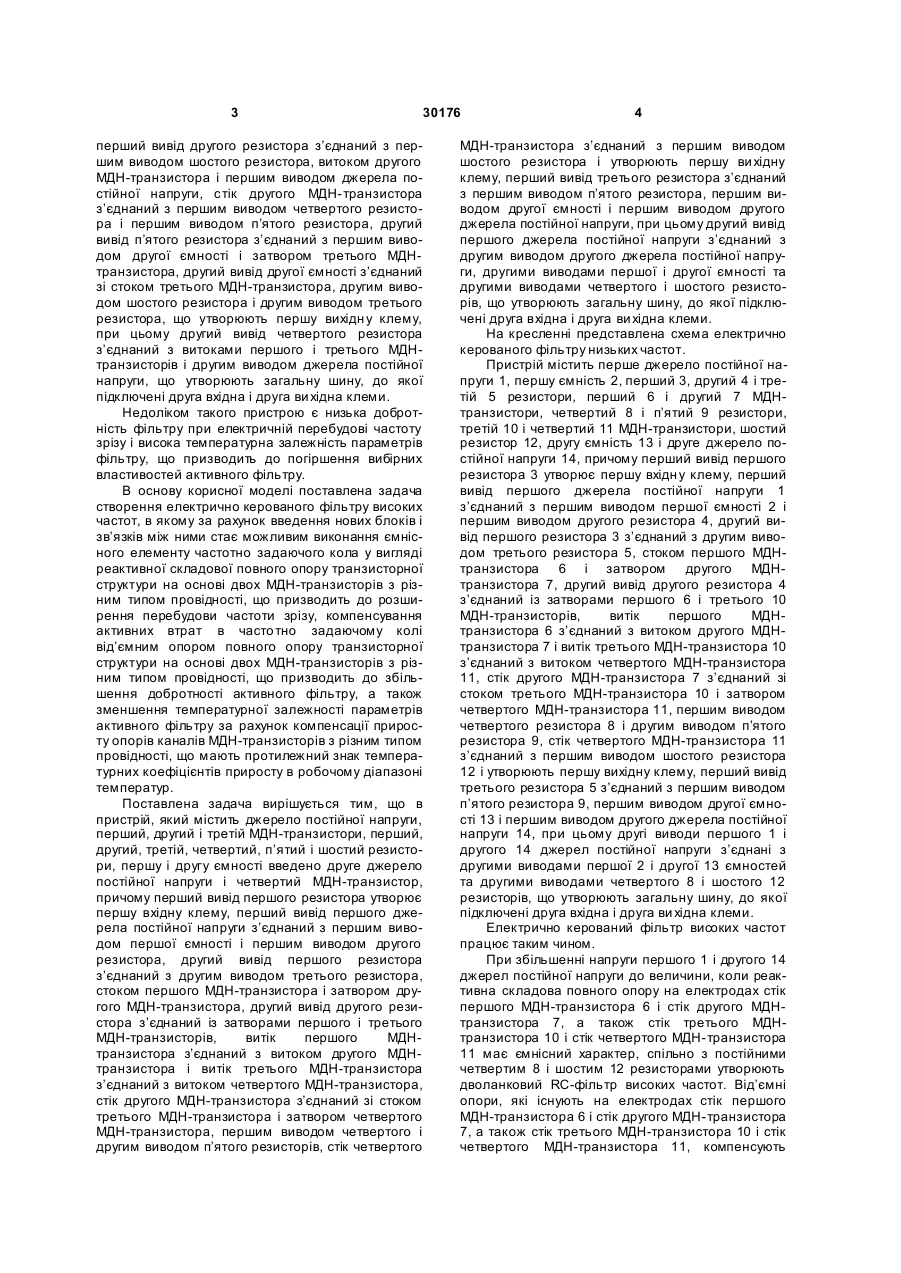

Електрично керований фільтр високих частот, що містить джерело постійної напруги, перший, другий і третій МДН-транзистори, перший, другий, третій, четвертий, п’ятий і шостий резистори, першу і другу ємності, який відрізняється тим, що в нього введено друге джерело постійної напруги і четвертий МДН-транзистор, причому перший вивід першого резистора утворює першу вхідну клему, перший вивід першого джерела постійної напруги з’єднаний з першим виводом першої ємності і першим виводом другого резистора, другий вивід першого резистора з’єднаний з другим виводом третього резистора, стоком першого МДНтранзистора і затвором другого МДН-транзистора, U 2 (19) 1 3 30176 перший вивід другого резистора з’єднаний з першим виводом шостого резистора, витоком другого МДН-транзистора і першим виводом джерела постійної напруги, стік другого МДН-транзистора з’єднаний з першим виводом четвертого резистора і першим виводом п’ятого резистора, другий вивід п’ятого резистора з’єднаний з першим виводом другої ємності і затвором третього МДНтранзистора, другий вивід другої ємності з’єднаний зі стоком третього МДН-транзистора, другим виводом шостого резистора і другим виводом третього резистора, що утворюють першу вихідн у клему, при цьому другий вивід четвертого резистора з’єднаний з витоками першого і третього МДНтранзисторів і другим виводом джерела постійної напруги, що утворюють загальну шину, до якої підключені друга вхідна і друга ви хідна клеми. Недоліком такого пристрою є низька добротність фільтру при електричній перебудові частоту зрізу і висока температурна залежність параметрів фільтру, що призводить до погіршення вибірних властивостей активного фільтру. В основу корисної моделі поставлена задача створення електрично керованого фільтру високих частот, в якому за рахунок введення нових блоків і зв’язків між ними стає можливим виконання ємнісного елементу частотно задаючого кола у вигляді реактивної складової повного опору транзисторної структури на основі двох МДН-транзисторів з різним типом провідності, що призводить до розширення перебудови частоти зрізу, компенсування активних втрат в часто тно задаючому колі від’ємним опором повного опору транзисторної структури на основі двох МДН-транзисторів з різним типом провідності, що призводить до збільшення добротності активного фільтру, а також зменшення температурної залежності параметрів активного фільтру за рахунок компенсації приросту опорів каналів МДН-транзисторів з різним типом провідності, що мають протилежний знак температурних коефіцієнтів приросту в робочому діапазоні температур. Поставлена задача вирішується тим, що в пристрій, який містить джерело постійної напруги, перший, другий і третій МДН-транзистори, перший, другий, третій, четвертий, п’ятий і шостий резистори, першу і другу ємності введено друге джерело постійної напруги і четвертий МДН-транзистор, причому перший вивід першого резистора утворює першу вхідну клему, перший вивід першого джерела постійної напруги з’єднаний з першим виводом першої ємності і першим виводом другого резистора, другий вивід першого резистора з’єднаний з другим виводом третього резистора, стоком першого МДН-транзистора і затвором другого МДН-транзистора, другий вивід другого резистора з’єднаний із затворами першого і третього МДН-транзисторів, витік першого МДНтранзистора з’єднаний з витоком другого МДНтранзистора і витік третього МДН-транзистора з’єднаний з витоком четвертого МДН-транзистора, стік другого МДН-транзистора з’єднаний зі стоком третього МДН-транзистора і затвором четвертого МДН-транзистора, першим виводом четвертого і другим виводом п’ятого резисторів, стік четвертого 4 МДН-транзистора з’єднаний з першим виводом шостого резистора і утворюють першу ви хідну клему, перший вивід третього резистора з’єднаний з першим виводом п’ятого резистора, першим виводом другої ємності і першим виводом другого джерела постійної напруги, при цьому другий вивід першого джерела постійної напруги з’єднаний з другим виводом другого джерела постійної напруги, другими виводами першої і другої ємності та другими виводами четвертого і шостого резисторів, що утворюють загальну шину, до якої підключені друга вхідна і друга ви хідна клеми. На кресленні представлена схема електрично керованого фільтру низьких частот. Пристрій містить перше джерело постійної напруги 1, першу ємність 2, перший 3, другий 4 і третій 5 резистори, перший 6 і другий 7 МДНтранзистори, четвертий 8 і п’ятий 9 резистори, третій 10 і четвертий 11 МДН-транзистори, шостий резистор 12, другу ємність 13 і друге джерело постійної напруги 14, причому перший вивід першого резистора 3 утворює першу вхідн у клему, перший вивід першого джерела постійної напруги 1 з’єднаний з першим виводом першої ємності 2 і першим виводом другого резистора 4, другий вивід першого резистора 3 з’єднаний з другим виводом третього резистора 5, стоком першого МДНтранзистора 6 і затвором другого МДНтранзистора 7, другий вивід другого резистора 4 з’єднаний із затворами першого 6 і третього 10 МДН-транзисторів, витік першого МДНтранзистора 6 з’єднаний з витоком другого МДНтранзистора 7 і витік третього МДН-транзистора 10 з’єднаний з витоком четвертого МДН-транзистора 11, стік другого МДН-транзистора 7 з’єднаний зі стоком третього МДН-транзистора 10 і затвором четвертого МДН-транзистора 11, першим виводом четвертого резистора 8 і другим виводом п’ятого резистора 9, стік четвертого МДН-транзистора 11 з’єднаний з першим виводом шостого резистора 12 і утворюють першу вихідну клему, перший вивід третього резистора 5 з’єднаний з першим виводом п’ятого резистора 9, першим виводом другої ємності 13 і першим виводом другого джерела постійної напруги 14, при цьому другі виводи першого 1 і другого 14 джерел постійної напруги з’єднані з другими виводами першої 2 і другої 13 ємностей та другими виводами четвертого 8 і шостого 12 резисторів, що утворюють загальну шину, до якої підключені друга вхідна і друга ви хідна клеми. Електрично керований фільтр високих частот працює таким чином. При збільшенні напруги першого 1 і другого 14 джерел постійної напруги до величини, коли реактивна складова повного опору на електродах стік першого МДН-транзистора 6 і стік другого МДНтранзистора 7, а також стік третього МДНтранзистора 10 і стік четвертого МДН-транзистора 11 має ємнісний характер, спільно з постійними четвертим 8 і шостим 12 резисторами утворюють дволанковий RC-фільтр високих частот. Від’ємні опори, які існують на електродах стік першого МДН-транзистора 6 і стік другого МДН-транзистора 7, а також стік третього МДН-транзистора 10 і стік четвертого МДН-транзистора 11, компенсують 5 30176 активні втрати в частотно задаючих ланках, що призводить до підвищення добротності електрично керованого фільтра високих частот. Третій 5 і п’ятий 9 резистори використовуються для забезпечення режиму роботи по постійному струму і спільно з другою ємністю 13 утворюють блокуючий фільтр для запобігання проходження змінної складової стр уму крізь друге джерело постійної напруги 14. Другий резистор 4 спільно з першою ємністю 2 утворює блокуючий фільтр для запобігання проходження змінної складової струму крізь перше джерело постійної напруги 1. Перший резистор 3 обмежує величину струму вхідного сигналу. Пер Комп’ютерна в ерстка А. Крулевський 6 ший 6 і другий 7 МДН-транзистори різного типу провідності, а також третій 10 і четвертий 11 мають температурні коефіцієнти зміни опорів каналів протилежного знаку, які компенсуються в робочому діапазоні температур, що призводить до зменшення впливу температури навколишнього середовища на параметри активного фільтру. Наступна зміна напруги першого 1 і другого 14 джерел постійної напруги змінює величину від’ємного опору і реактивної складової повного опору МДН-транзисторних структур, що призводить до зміни частоти зрізу і добротності електрично керованого фільтра високих частот. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
