Електрично керований фільтр низьких частот

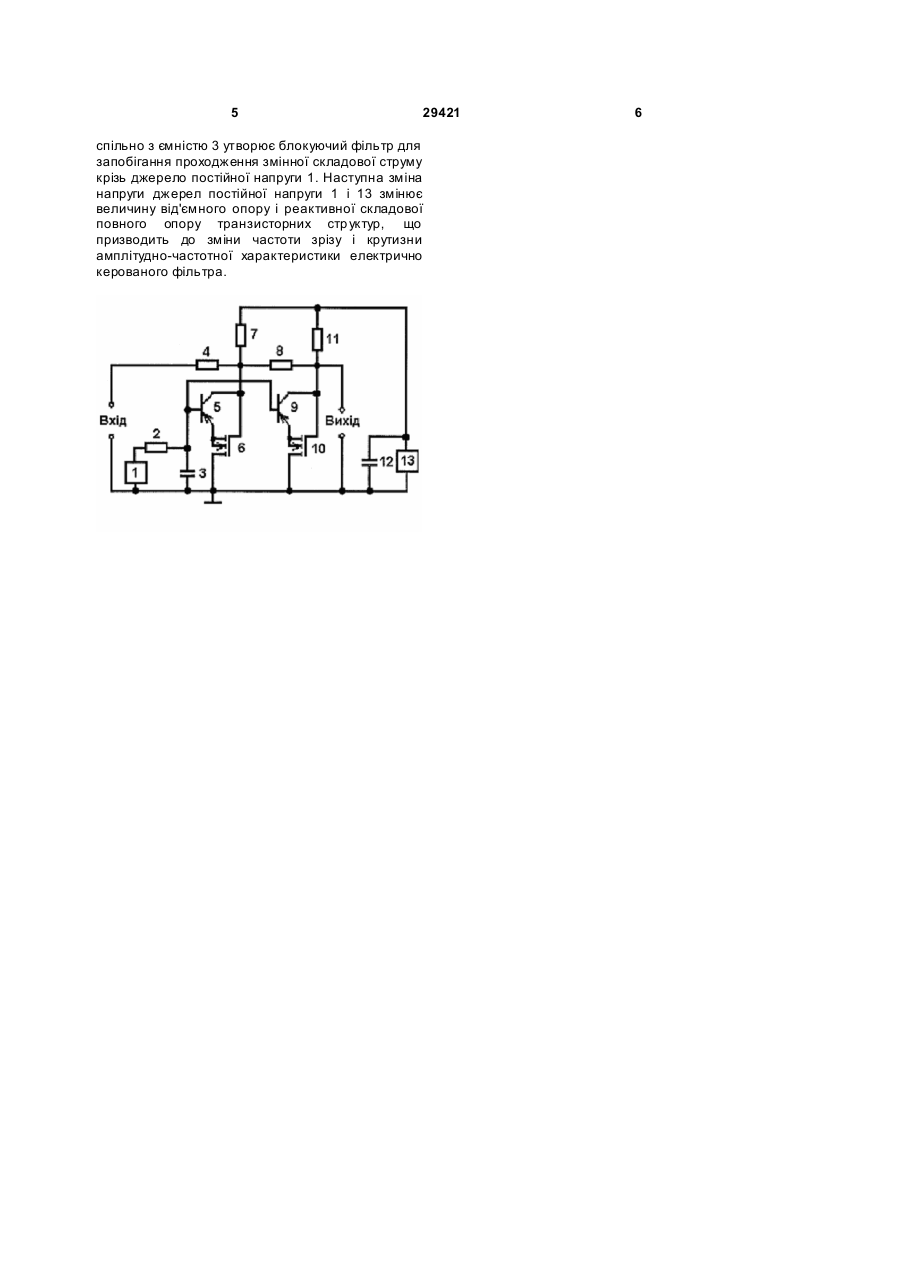

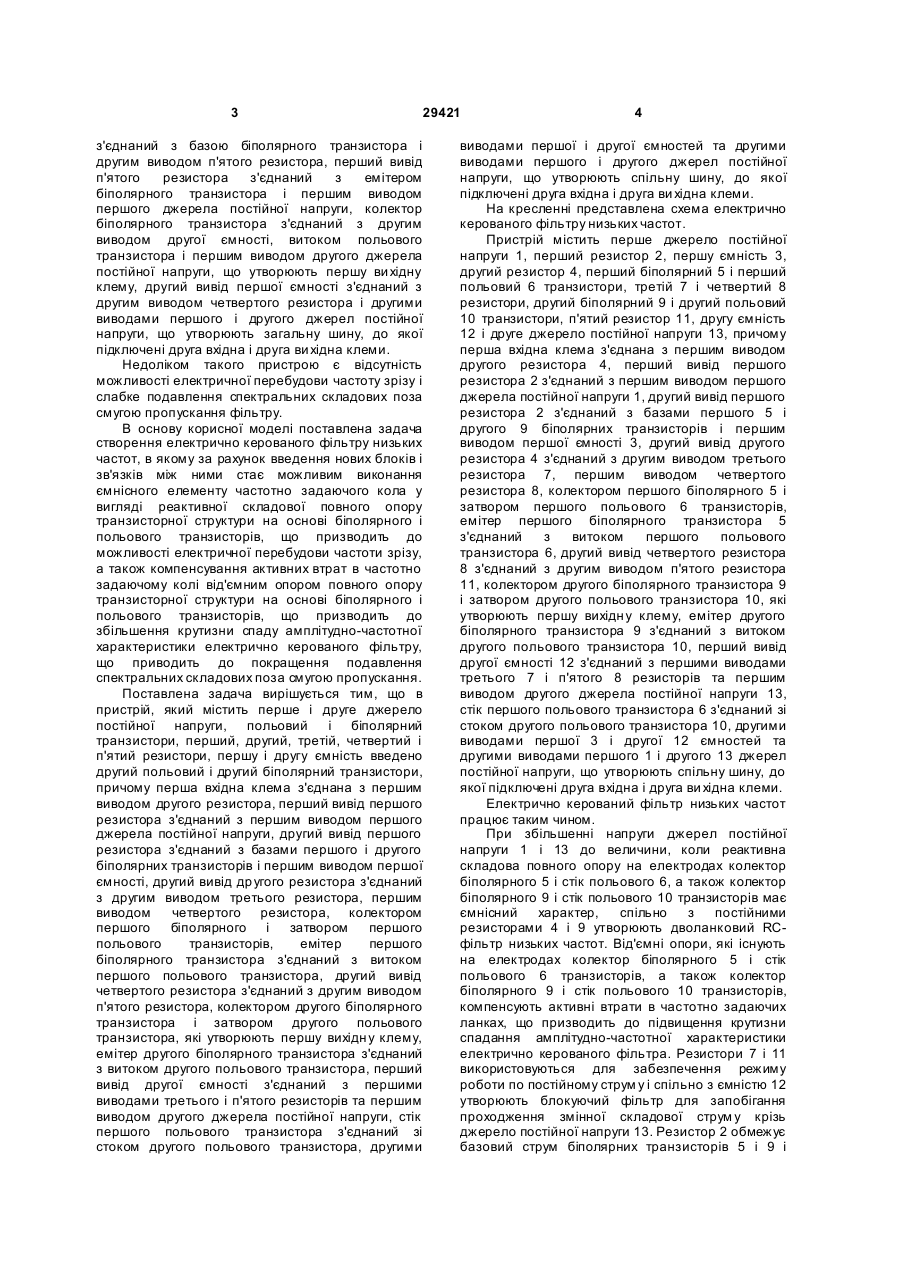

Електрично керований фільтр низьких частот, який містить польовий і біполярний транзистори, перше і друге джерела постійної напруги, перший, другий, третій, четвертий і п'ятий резистори, першу і другу ємності, який відрізняється тим, що в нього введено другий польовий і другий біполярний транзистори, причому перша вхідна клема з'єднана з першим виводом другого резистора, перший вивід першого резистора з'єднаний з першим виводом першого джерела постійної напруги, другий вивід першого резистора з'єднаний з базами першого і другого біполярних транзисторів і першим виводом першої ємності, U 2 (19) 1 3 29421 з'єднаний з базою біполярного транзистора і другим виводом п'ятого резистора, перший вивід п'ятого резистора з'єднаний з емітером біполярного транзистора і першим виводом першого джерела постійної напруги, колектор біполярного транзистора з'єднаний з другим виводом другої ємності, витоком польового транзистора і першим виводом другого джерела постійної напруги, що утворюють першу ви хідну клему, другий вивід першої ємності з'єднаний з другим виводом четвертого резистора і другими виводами першого і другого джерел постійної напруги, що утворюють загальну шину, до якої підключені друга вхідна і друга ви хідна клеми. Недоліком такого пристрою є відсутність можливості електричної перебудови частоту зрізу і слабке подавлення спектральних складових поза смугою пропускання фільтру. В основу корисної моделі поставлена задача створення електрично керованого фільтру низьких частот, в якому за рахунок введення нових блоків і зв'язків між ними стає можливим виконання ємнісного елементу частотно задаючого кола у вигляді реактивної складової повного опору транзисторної структури на основі біполярного і польового транзисторів, що призводить до можливості електричної перебудови частоти зрізу, а також компенсування активних втрат в частотно задаючому колі від'ємним опором повного опору транзисторної структури на основі біполярного і польового транзисторів, що призводить до збільшення крутизни спаду амплітудно-частотної характеристики електрично керованого фільтру, що приводить до покращення подавлення спектральних складових поза смугою пропускання. Поставлена задача вирішується тим, що в пристрій, який містить перше і друге джерело постійної напруги, польовий і біполярний транзистори, перший, другий, третій, четвертий і п'ятий резистори, першу і другу ємність введено другий польовий і другий біполярний транзистори, причому перша вхідна клема з'єднана з першим виводом другого резистора, перший вивід першого резистора з'єднаний з першим виводом першого джерела постійної напруги, другий вивід першого резистора з'єднаний з базами першого і другого біполярних транзисторів і першим виводом першої ємності, другий вивід др угого резистора з'єднаний з другим виводом третього резистора, першим виводом четвертого резистора, колектором першого біполярного і затвором першого польового транзисторів, емітер першого біполярного транзистора з'єднаний з витоком першого польового транзистора, другий вивід четвертого резистора з'єднаний з другим виводом п'ятого резистора, колектором другого біполярного транзистора і затвором другого польового транзистора, які утворюють першу вихідн у клему, емітер другого біполярного транзистора з'єднаний з витоком другого польового транзистора, перший вивід другої ємності з'єднаний з першими виводами третього і п'ятого резисторів та першим виводом другого джерела постійної напруги, стік першого польового транзистора з'єднаний зі стоком другого польового транзистора, другими 4 виводами першої і другої ємностей та другими виводами першого і другого джерел постійної напруги, що утворюють спільну шину, до якої підключені друга вхідна і друга ви хідна клеми. На кресленні представлена схема електрично керованого фільтру низьких частот. Пристрій містить перше джерело постійної напруги 1, перший резистор 2, першу ємність 3, другий резистор 4, перший біполярний 5 і перший польовий 6 транзистори, третій 7 і четвертий 8 резистори, другий біполярний 9 і другий польовий 10 транзистори, п'ятий резистор 11, другу ємність 12 і друге джерело постійної напруги 13, причому перша вхідна клема з'єднана з першим виводом другого резистора 4, перший вивід першого резистора 2 з'єднаний з першим виводом першого джерела постійної напруги 1, другий вивід першого резистора 2 з'єднаний з базами першого 5 і другого 9 біполярних транзисторів і першим виводом першої ємності 3, другий вивід другого резистора 4 з'єднаний з другим виводом третього резистора 7, першим виводом четвертого резистора 8, колектором першого біполярного 5 і затвором першого польового 6 транзисторів, емітер першого біполярного транзистора 5 з'єднаний з витоком першого польового транзистора 6, другий вивід четвертого резистора 8 з'єднаний з другим виводом п'ятого резистора 11, колектором другого біполярного транзистора 9 і затвором другого польового транзистора 10, які утворюють першу вихідн у клему, емітер другого біполярного транзистора 9 з'єднаний з витоком другого польового транзистора 10, перший вивід другої ємності 12 з'єднаний з першими виводами третього 7 і п'ятого 8 резисторів та першим виводом другого джерела постійної напруги 13, стік першого польового транзистора 6 з'єднаний зі стоком другого польового транзистора 10, другими виводами першої 3 і другої 12 ємностей та другими виводами першого 1 і другого 13 джерел постійної напруги, що утворюють спільну шину, до якої підключені друга вхідна і друга ви хідна клеми. Електрично керований фільтр низьких частот працює таким чином. При збільшенні напруги джерел постійної напруги 1 і 13 до величини, коли реактивна складова повного опору на електродах колектор біполярного 5 і стік польового 6, а також колектор біполярного 9 і стік польового 10 транзисторів має ємнісний характер, спільно з постійними резисторами 4 і 9 утворюють дволанковий RCфільтр низьких частот. Від'ємні опори, які існують на електродах колектор біполярного 5 і стік польового 6 транзисторів, а також колектор біполярного 9 і стік польового 10 транзисторів, компенсують активні втрати в частотно задаючих ланках, що призводить до підвищення крутизни спадання амплітудно-частотної характеристики електрично керованого фільтра. Резистори 7 і 11 використовуються для забезпечення режиму роботи по постійному струм у і спільно з ємністю 12 утворюють блокуючий фільтр для запобігання проходження змінної складової струм у крізь джерело постійної напруги 13. Резистор 2 обмежує базовий струм біполярних транзисторів 5 і 9 і 5 29421 спільно з ємністю 3 утворює блокуючий фільтр для запобігання проходження змінної складової струму крізь джерело постійної напруги 1. Наступна зміна напруги джерел постійної напруги 1 і 13 змінює величину від'ємного опору і реактивної складової повного опору транзисторних стр уктур, що призводить до зміни частоти зрізу і крутизни амплітудно-частотної характеристики електрично керованого фільтра. 6
