Буксова підвіска візка рейкового екіпажа
Номер патенту: 33059
Опубліковано: 15.05.2002
Автори: Пучков Олександр Іванович, Мішин Володимир Васильович, Салов Володимир Олександрович
Формула / Реферат
Буксова підвіска візка рейкового екіпажа, яка містить в собі сполучені між собою за допомогою трубопроводів гідроциліндри, одними кінцями шарнірно зв'язані з рамою візка, яка відрізняється тим, що другі кінці гідроциліндрів шарнірно з'єднані з корпусами букс, а також має пневматичну пружину, сполучену з трубопроводом, при цьому з рамою візка гідроциліндрами з'єднується тільки балансирна колісна пара.
Текст

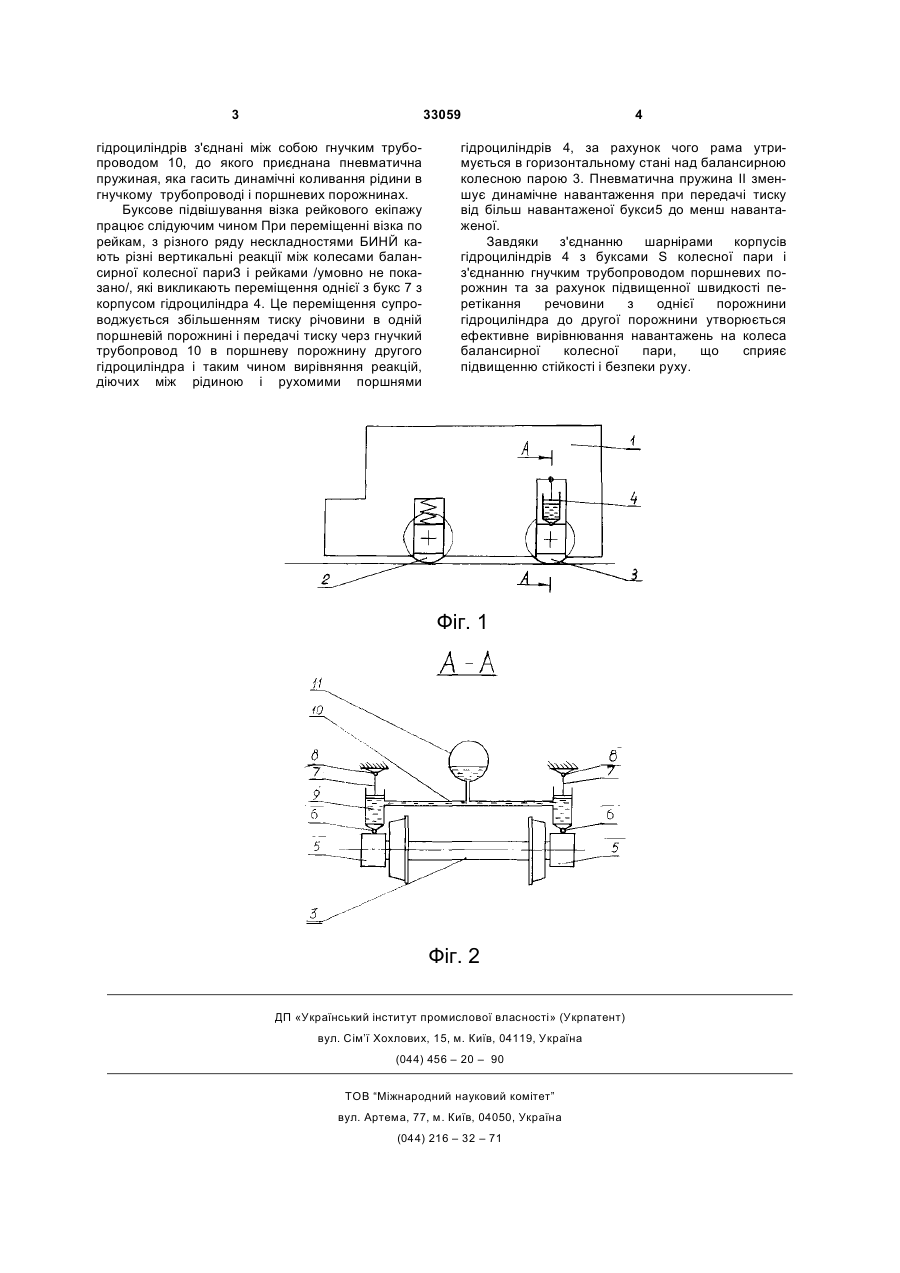

Буксова підвіска візка рейкового екіпажа, яка містить в собі сполучені між собою за допомогою трубопроводів гідроциліндри, одними кінцями шарнірно зв'язані з рамою візка, яка відрізняється тим, що другі кінці гідроциліндрів шарнірно з'єднані з корпусами букс, а також має пневматичну пружину, сполучену з трубопроводом, при цьому з рамою візка гідроциліндрами з'єднується тільки балансирна колісна пара. (19) (21) 98105649 (22) 27.10.1998 (24) 15.05.2002 (46) 15.05.2002, Бюл. № 5, 2002 р. (72) Мішин Володимир Васильович, Пучков Олександр Іванович, Салов Володимир Олександрович (73) Національна гірнича академія України (56) Шахтарь П.С., Рудничные локомотивы. -М.: Недра, 1982. -296 с. US 4798398 17.01.1989 EP 0568042 03.11.1993 3 33059 гідроциліндрів з'єднані між собою гнучким трубопроводом 10, до якого приєднана пневматична пружиная, яка гасить динамічні коливання рідини в гнучкому трубопроводі і поршневих порожнинах. Буксове підвішування візка рейкового екіпажу працює слідуючим чином При переміщенні візка по рейкам, з різного ряду нескладностями БИНЙ кають різні вертикальні реакції між колесами балансирної колесної париЗ і рейками /умовно не показано/, які викликають переміщення однієї з букс 7 з корпусом гідроциліндра 4. Це переміщення супроводжується збільшенням тиску річовини в одній поршневій порожнині і передачі тиску черз гнучкий трубопровод 10 в поршневу порожнину другого гідроциліндра і таким чином вирівняння реакцій, діючих між рідиною і рухомими поршнями 4 гідроциліндрів 4, за рахунок чого рама утримується в горизонтальному стані над балансирною колесною парою 3. Пневматична пружина II зменшує динамічне навантаження при передачі тиску від більш навантаженої букси5 до менш навантаженої. Завдяки з'єднанню шарнірами корпусів гідроциліндрів 4 з буксами S колесної пари і з'єднанню гнучким трубопроводом поршневих порожнин та за рахунок підвищенної швидкості перетікання речовини з однієї порожнини гідроциліндра до другої порожнини утворюється ефективне вирівнювання навантажень на колеса балансирної колесної пари, що сприяє підвищенню стійкості і безпеки руху. Фіг. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71
ДивитисяДодаткова інформація
Автори англійськоюMishyn Volodymyr Vasyliovych, Puchkov Oleksandr Ivanovych, Salov Volodymyr Oleksandrovych
Автори російськоюМишин Владимир Васильевич, Пучков Александр Иванович, Салов Владимир Александрович
МПК / Мітки
МПК: B61F 5/36, B61F 5/26, B61F 5/38
Мітки: екіпажа, візка, підвіска, буксова, рейкового
