Пристрій для збільшення жорсткості одностороннього рейкового провідника
Номер патенту: 40111
Опубліковано: 16.07.2001
Автори: Рубель Володимир Олександрович, Рубель Андрій Олександрович, Рубель Олександр Васильович
Формула / Реферат
Пристрій для збільшення жорсткості одностороннього рейкового провідника, який містить "несправжній" провідник повернений основою до основи робочого провідника, звернені одна до одної скоби пов'язані між собою стяжним болтом, який відрізняється тим, що скоби у верхній частині виконані сполученими між собою, на внутрішніх поверхнях яких, у зоні сполучення виконана посадкова виїмка, що повторює форму "несправжнього" провідника.
Текст

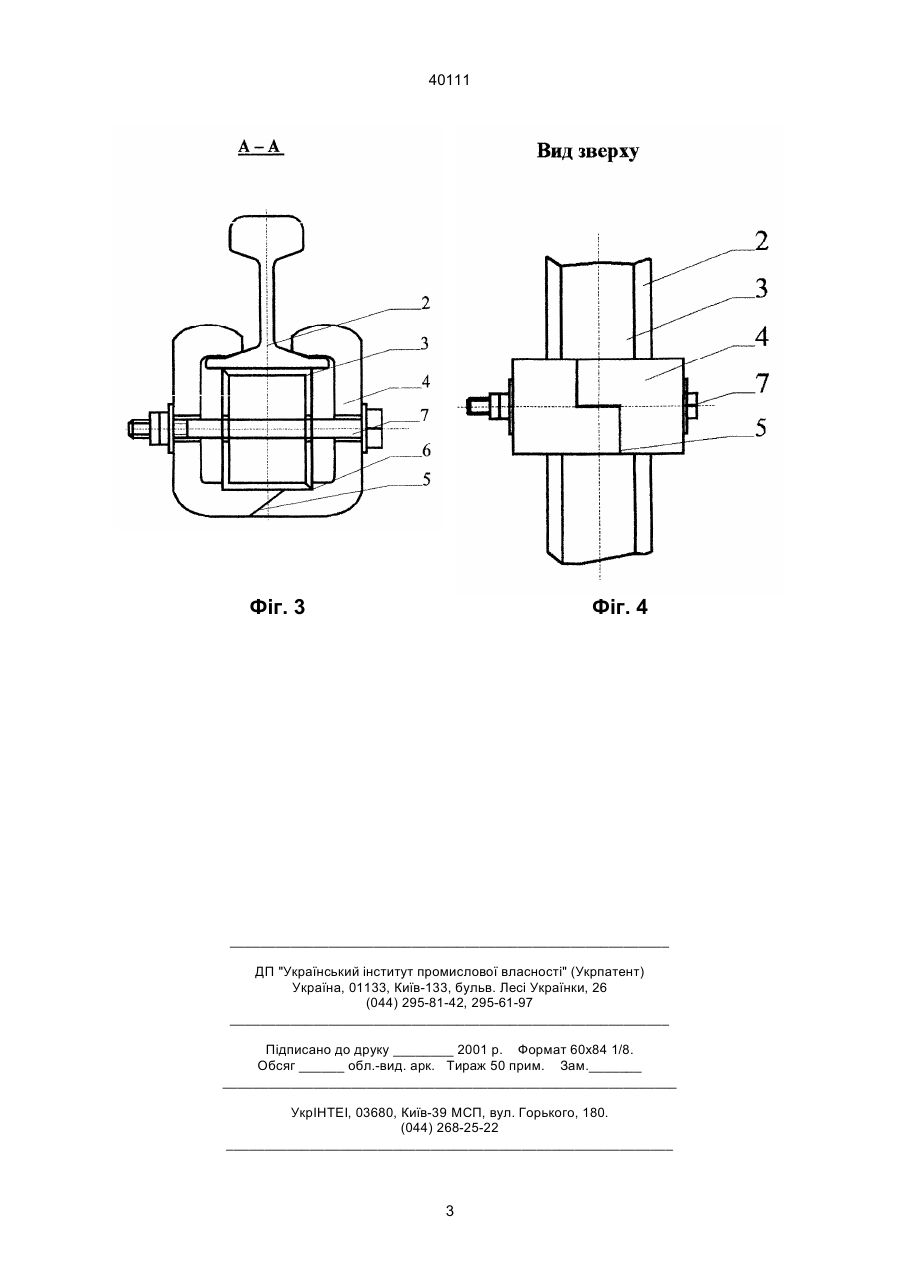

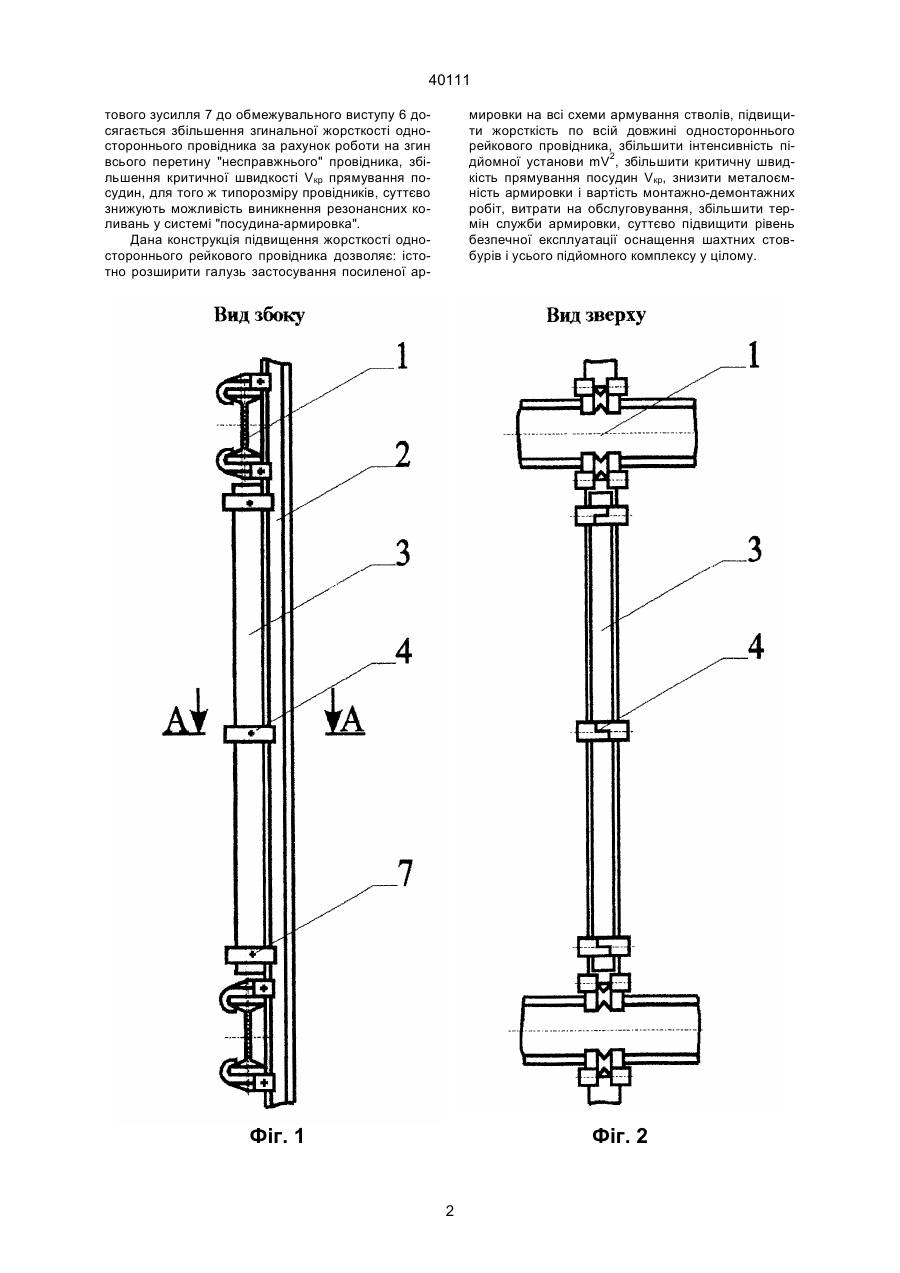

Пристрій для збільшення жорсткості одностороннього рейкового провідника, який містить "несправжній" провідник, повернений основою до основи робочого провідника, звернені одна до одної скоби пов'язані між собою стяжним болтом, який відрізняється тим, що скоби у верхній частині виконані сполученими між собою, на внутрішніх поверхнях яких, у зоні сполучення, виконана посадкова виїмка, що повторює форму "несправжнього" провідника. (19) (21) 2000053051 (22) 29.05.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Рубель Андрій Олександрович, Рубель Олександр Васильович, Рубель Володимир Олександрович (73) Національна гірнича академія України, UA 40111 тового зусилля 7 до обмежувального виступу 6 досягається збільшення згинальної жорсткості одностороннього провідника за рахунок роботи на згин всього перетину "несправжнього" провідника, збільшення критичної швидкості Vкр прямування посудин, для того ж типорозміру провідників, суттєво знижують можливість виникнення резонансних коливань у системі "посудина-армировка". Дана конструкція підвищення жорсткості одностороннього рейкового провідника дозволяє: істотно розширити галузь застосування посиленої ар мировки на всі схеми армування стволів, підвищити жорсткість по всій довжині одностороннього рейкового провідника, збільшити інтенсивність підйомної установи mV2, збільшити критичну швидкість прямування посудин Vкр, знизити металоємність армировки і вартість монтажно-демонтажних робіт, витрати на обслуговування, збільшити термін служби армировки, суттєво підвищити рівень безпечної експлуатації оснащення шахтних стовбурів і усього підйомного комплексу у цілому. Фіг. 1 Фіг. 2 2 40111 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for increasing rigidity of the unilateral rail guide
Автори англійськоюRubel Andrii Oleksandrovych, Rubel Oleksandr Vasyliovych, Rubel Volodymyr Oleksandrovych
Назва патенту російськоюУстройство для увеличения жесткости одностороннего рельсового проводника
Автори російськоюРубель Андрей Александрович, Рубель Александр Васильевич, Рубель Владимир Александрович
МПК / Мітки
МПК: E21D 7/00
Мітки: провідника, пристрій, рейкового, збільшення, жорсткості, одностороннього
