Спосіб розмічування поверхонь металевих плоских зразків
Номер патенту: 33067
Опубліковано: 10.06.2008
Автори: Фостик Василь Богданович, Пиндус Юрій Іванович, Ясній Петро Володимирович, Марущак Павло Орестович
Формула / Реферат
Спосіб розмічування поверхонь металевих плоских зразків, при якому поверхню зразка шліфують, полірують, розмічають, який відрізняється тим, що розмічування зразка виконують у вигляді сітки міток діаметром не більше 0,02 мм із заздалегідь визначеним сталим кроком не більше 0,1 мм методом електрохімічного травлення незахищених ділянок робочої поверхні зразка в натрій хлоридно фосфатній суміші при температурі активного середовища 18-25 °С, густині струму 2-4 А/дм2 та часі проходження струму 2-3 хв.
Текст

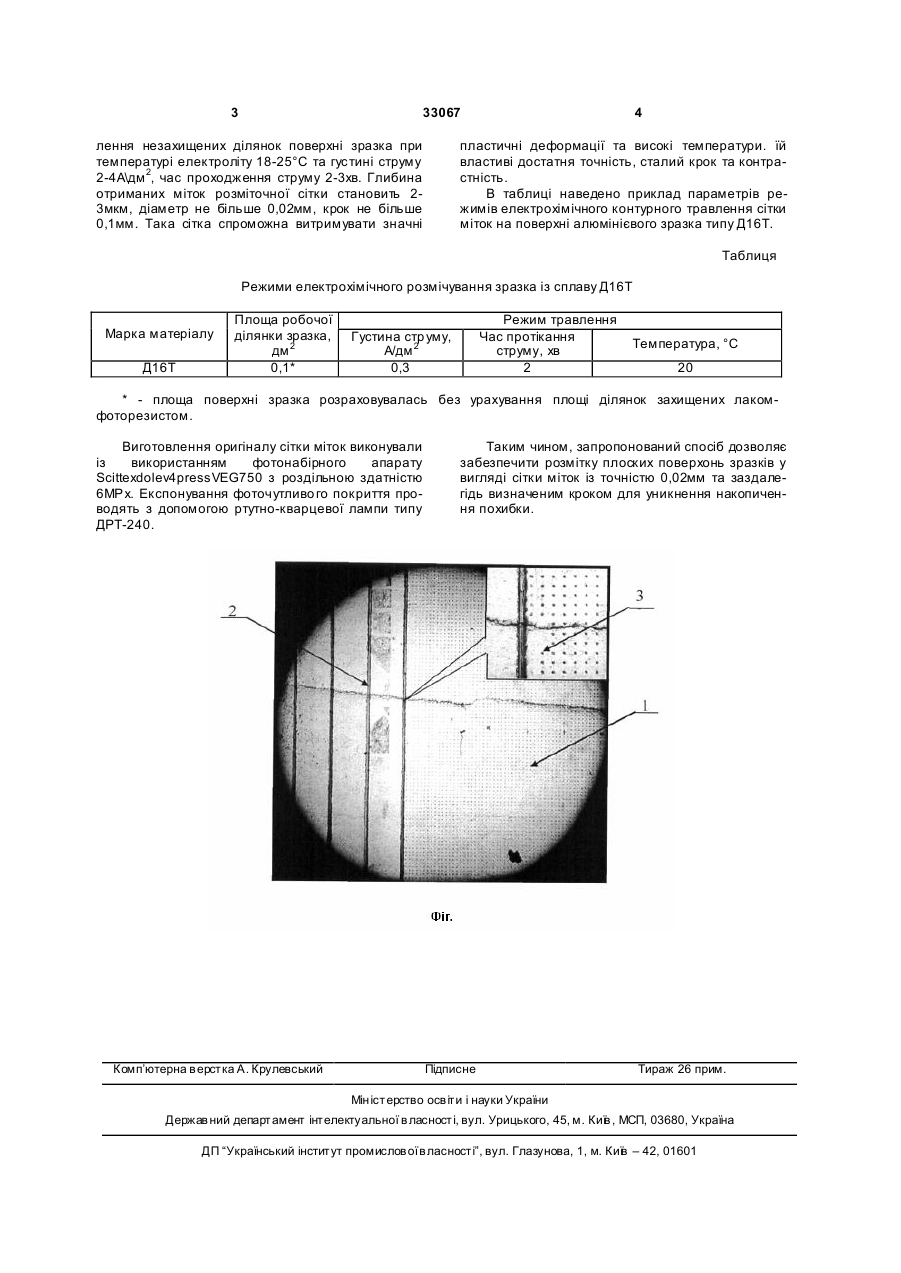

Спосіб розмічування поверхонь металевих 3 33067 лення незахищених ділянок поверхні зразка при температурі електроліту 18-25°С та густині струму 2-4А\дм 2, час проходження струму 2-3хв. Глибина отриманих міток розміточної сітки становить 23мкм, діаметр не більше 0,02мм, крок не більше 0,1мм. Така сітка спроможна витримувати значні 4 пластичні деформації та високі температури. їй властиві достатня точність, сталий крок та контрастність. В таблиці наведено приклад параметрів режимів електрохімічного контурного травлення сітки міток на поверхні алюмінієвого зразка типу Д16Т. Таблиця Режими електрохімічного розмічування зразка із сплаву Д16Т Марка матеріалу Д16Т Площа робочої ділянки зразка, дм 2 0,1* Режим травлення Час протікання струму, хв 2 Густина стр уму, А/дм 2 0,3 Температура, °С 20 * - площа поверхні зразка розраховувалась без урахування площі ділянок захищених лакомфоторезистом. Виготовлення оригіналу сітки міток виконували із використанням фотонабірного апарату Scittexdolev4pressVEG750 з роздільною здатністю 6МРх. Експонування фоточутливо го покриття проводять з допомогою ртутно-кварцевої лампи типу ДРТ-240. Комп’ютерна в ерстка А. Крулевський Таким чином, запропонований спосіб дозволяє забезпечити розмітку плоских поверхонь зразків у вигляді сітки міток із точністю 0,02мм та заздалегідь визначеним кроком для уникнення накопичення похибки. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of demagnetization of surfaces of metal flat samples
Автори англійськоюYasnii Petro Volodymyrovych, Pyndus Yurii Ivanovych, Maruschak Pavlo Orestovych, Fostik Vasyl Bohdanovych
Назва патенту російськоюСпособ размагничивания поверхностей металлических плоских образцов
Автори російськоюЯсний Петр Владимирович, Пиндус Юрий Иванович, Марущак Павел Орестович, Фостик Василий Богданович
МПК / Мітки
МПК: G01N 1/00
Мітки: плоских, металевих, розмічування, спосіб, зразків, поверхонь
