Спосіб нанесення на поверхню гладких зразків ділильних сіток
Номер патенту: 25367
Опубліковано: 10.08.2007
Автори: Фостик Василь Богданович, Пиндус Юрій Іванович, Ясній Петро Володимирович
Формула / Реферат
Спосіб нанесення на поверхню гладких зразків ділильних сіток, при якому на поверхню зразка наносять світлочутливе захисне покриття з подальшим його експонуванням через оригінал ділильної сітки та наступним отриманням структури ділильної сітки, який відрізняється тим, що як світлочутливе захисне покриття використовують лак-фоторезист, а структуру ділильної сітки отримують шляхом електрохімічного контурного травлення незахищених ділянок робочої поверхні зразка в натрій хлоридно-фосфатній суміші при температурі активного середовища 18-25 °С і густині струму 2-4 А/дм2 та часі проходження струму 2-3 хв.
Текст

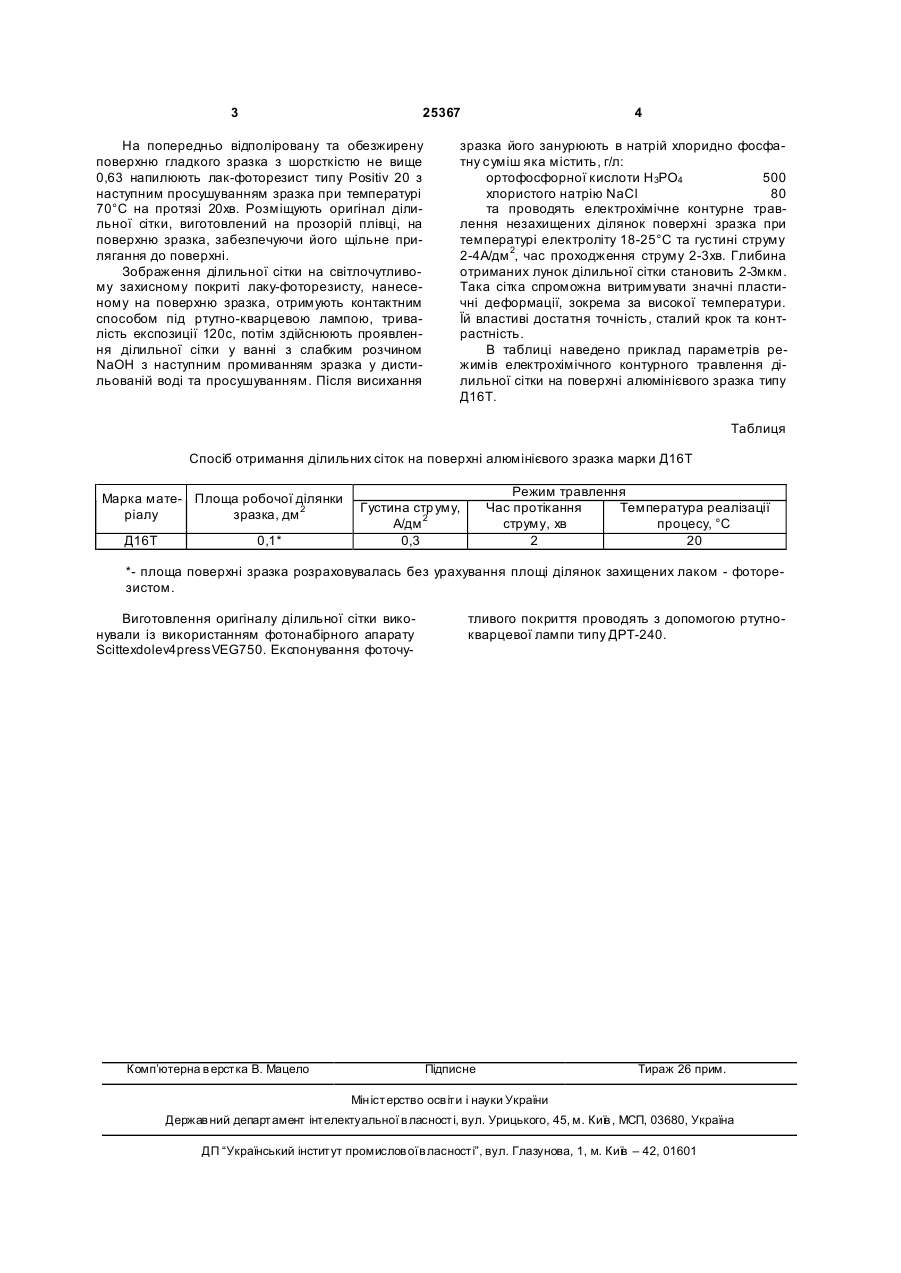

Спосіб нанесення на поверхню гладких зразків ділильних сіток, при якому на поверхню зразка наносять світлочутли ве захисне покриття з пода 3 25367 На попередньо відполіровану та обезжирену поверхню гладкого зразка з шорсткістю не вище 0,63 напилюють лак-фоторезист типу Positiv 20 з наступним просушуванням зразка при температурі 70°С на протязі 20хв. Розміщують оригінал ділильної сітки, виготовлений на прозорій плівці, на поверхню зразка, забезпечуючи його щільне прилягання до поверхні. Зображення ділильної сітки на світлочутливому захисному покриті лаку-фоторезисту, нанесеному на поверхню зразка, отримують контактним способом під ртутно-кварцевою лампою, тривалість експозиції 120с, потім здійснюють проявлення ділильної сітки у ванні з слабким розчином NaOH з наступним промиванням зразка у дистильованій воді та просушуванням. Після висихання 4 зразка його занурюють в натрій хлоридно фосфатну суміш яка містить, г/л: ортофосфорної кислоти Н3РО4 500 хлористого натрію NaCl 80 та проводять електрохімічне контурне травлення незахищених ділянок поверхні зразка при температурі електроліту 18-25°С та густині струму 2-4А/дм 2, час проходження струму 2-3хв. Глибина отриманих лунок ділильної сітки становить 2-3мкм. Така сітка спроможна витримувати значні пластичні деформації, зокрема за високої температури. Їй властиві достатня точність, сталий крок та контрастність. В таблиці наведено приклад параметрів режимів електрохімічного контурного травлення ділильної сітки на поверхні алюмінієвого зразка типу Д16Т. Таблиця Спосіб отримання ділильних сіток на поверхні алюмінієвого зразка марки Д16Т Марка мате- Площа робочої ділянки ріалу зразка, дм 2 Д16Т 0,1* Режим травлення Час протікання Температура реалізації струму, хв процесу, °С 2 20 Густина стр уму, А/дм 2 0,3 *- площа поверхні зразка розраховувалась без урахування площі ділянок захищених лаком - фоторезистом. Виготовлення оригіналу ділильної сітки виконували із використанням фотонабірного апарату Scittexdolev4pressVEG750. Експонування фоточу Комп’ютерна в ерстка В. Мацело тливого покриття проводять з допомогою ртутнокварцевої лампи типу ДРТ-240. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for applying a grade grid to a surface
Автори англійськоюYasnii Petro Volodymyrovych, Pyndus Yurii Ivanovych, Fostik Vasyl Bohdanovych
Назва патенту російськоюСпособ нанесения делительной сетки на поверхность
Автори російськоюЯсний Петр Владимирович, Пиндус Юрий Иванович, Фостик Василий Богданович
МПК / Мітки
МПК: G01B 11/16
Мітки: ділильних, гладких, нанесення, спосіб, поверхню, зразків, сіток
