Штанга обприскувача

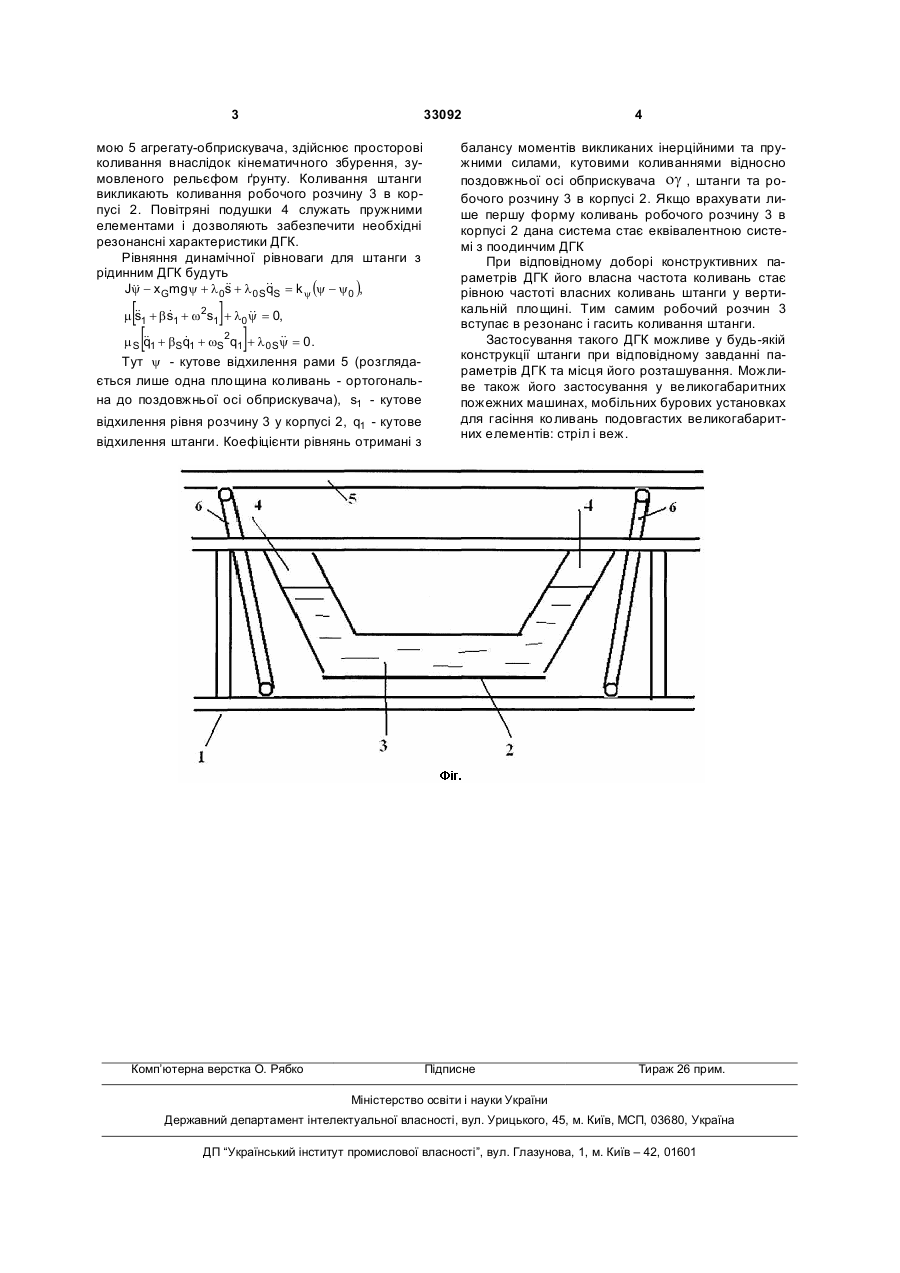

Штанга обприскувача, що містить фермовий елемент, приєднаний за допомогою маятникового підвісу трапецеїдальної форми до рами агрегату, яка відрізняється тим, що додатково містить динамічний гасник коливань у вигляді V-подібного корпусу, заповненого активною масою у вигляді робочого розчину з утворенням повітряних подушок, який є одночасно ємністю для робочого розчину. (19) (21) u200801480 (22) 05.02.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ДІВЕЄВ БОГДАН МИХАЙЛОВИЧ, UA, ГРИЦАЙ ВОЛОДИМИР ЯРОСЛАВОВИЧ, UA, ВЕЛИКА ОКСАНА ТАРАСІВНА, UA, БОЙКО МИХАЙЛО ВАСИЛЬОВИЧ, UA, ЛАМПІКА РОМАН ВОЛОДИМИРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA 3 33092 мою 5 агрегату-обприскувача, здійснює просторові коливання внаслідок кінематичного збурення, зумовленого рельєфом ґрунту. Коливання штанги викликають коливання робочого розчину 3 в корпусі 2. Повітряні подушки 4 служать пружними елементами і дозволяють забезпечити необхідні резонансні характеристики ДГК. Рівняння динамічної рівноваги для штанги з рідинним ДГК будуть && && Jy - x Gmg y + l 0s + l 0 S&&S = k y (y - y0 ), q [ ] & && m &&1 + b s1 + w2s1 + l0 y = 0, s [ ] & && m S &&1 + bSq1 + wS2q1 + l 0 Sy = 0 . q Тут y - кутове відхилення рами 5 (розглядається лише одна площина коливань - ортогональна до поздовжньої осі обприскувача), s1 - кутове відхилення рівня розчину 3 у корпусі 2, q1 - кутове відхилення штанги. Коефіцієнти рівнянь отримані з Комп’ютерна верстка О. Рябко 4 балансу моментів викликаних інерційними та пружними силами, кутовими коливаннями відносно поздовжньої осі обприскувача og , штанги та робочого розчину 3 в корпусі 2. Якщо врахувати лише першу форму коливань робочого розчину 3 в корпусі 2 дана система стає еквівалентною системі з поодинчим ДГК При відповідному доборі конструктивних параметрів ДГК його власна частота коливань стає рівною частоті власних коливань штанги у вертикальній площині. Тим самим робочий розчин 3 вступає в резонанс і гасить коливання штанги. Застосування такого ДГК можливе у будь-якій конструкції штанги при відповідному завданні параметрів ДГК та місця його розташування. Можливе також його застосування у великогабаритних пожежних машинах, мобільних бурових установках для гасіння коливань подовгастих великогабаритних елементів: стріл і веж. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
