Штанга малогабаритного обприскувача

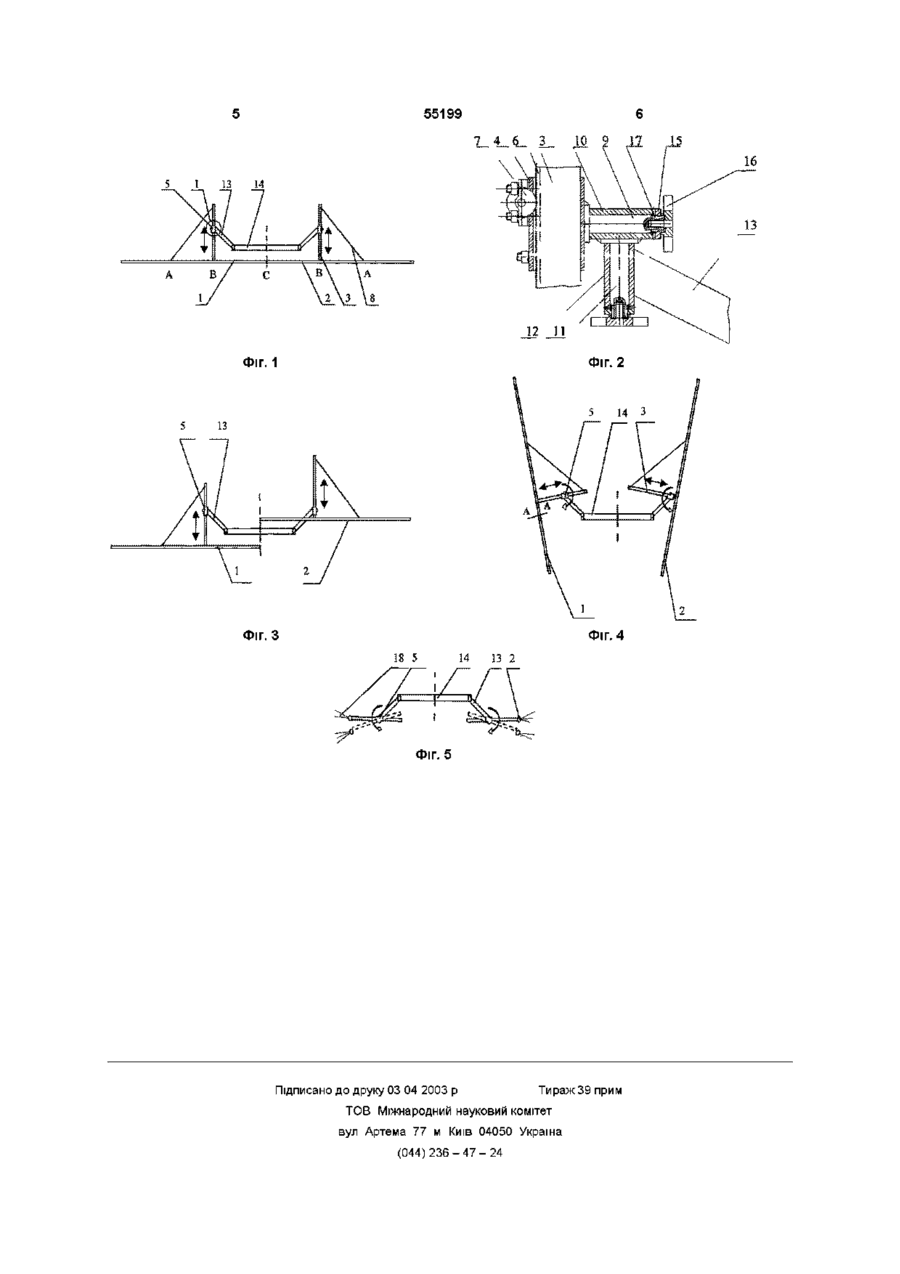

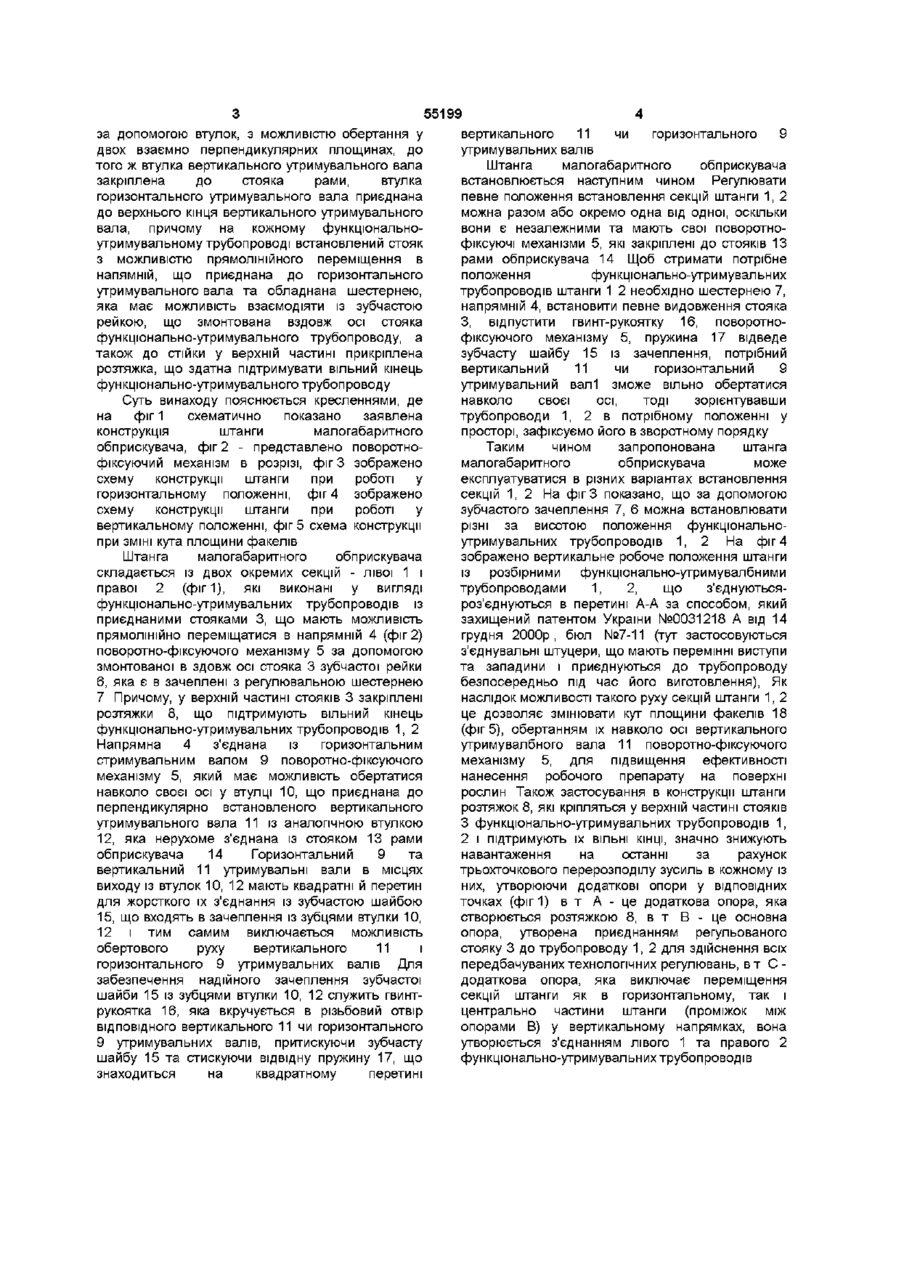

Штанга малогабаритного обприскувача, що містить два функцюнально-утримувальних трубопроводи, закріплені на окремих поворотнофіксуючих механізмах, приєднаних до стояків рами обприскувача, яка відрізняється тим, що кожен поворотно-фіксуючий механізм виконаний у вигляді вертикального та горизонтального утримувальних валів, які взаємно перпендикулярні і змонтовані за допомогою втулок з можливістю обертання у двох взаємно перпендикулярних площинах, при цьому втулка вертикального утримувального вала закріплена до стояка рами, втулка горизонтального утримувального вала приєднана до верхнього кінця вертикального утримувального вала, а на кожному функцюнально-утримувальному трубопроводі встановлений стояк з можливістю прямолінійного переміщення в напрямній, що приєднана до горизонтального утримувального вала та обладнана шестірнею, яка виконана з можливістю взаємодії з зубчастою рейкою, що змонтована вздовж осі стояка функцюнально-утримувального трубопроводу, а також до стояка у верхній частині прикріплена розтяжка, що виконана з можливістю підтримування вільного кінця функцюнальноутримувального трубопроводу Винахід відноситься до машинобудування і може бути використаний в конструкціях малогабаритних сільськогосподарських обприскувачів В дома конструкція штанги обприскувачів сімейства ОН ОН-400, ОН-400-1, (Н-400-2, що монтується на самохідному шасі класу 0 6 тс, або навішуються на трьохточкову систему навіски трактора складається із функцюнальноутримувальних трубопроводів, які шарнірно приєднуються до рами обприскувача та за допомогою гідроциліндрів переводяться із робочого положення у транспортне чи навпаки (див каталог "Машины для химической защиты растений и внесения жидких удобрений" - Львов, Облполиграфиздат, 1985-48с) До недоліків вказаної конструкції штанги відноситься висока концентрація напружень в МІСЦІ кріплень окремих функцюнально-утримувальних трубопроводів, регулювання по висоті можливе лише у дуже незначних діапазонах, при обприскуванні кущів дана конструкція штанги не дозволяє відрегулювати секції на ширину міжрядь Найбільш близькою за технічною суттю до запропонованого винаходу є штанга малогабаритного обприскувача для мотокультиватора АГ 150, яка складається із двох функцюнально-утримувальних трубопроводів, що закріплені на окремих поворотно-фіксуючих механізмах, приєднаних до стояків рами обприскувача (див матеріали Agromehanika додається) Недоліком прототипу є висока концентрація напружень у функцюьально-утримувальних трубопроводах, що призводить до частих руйнувань конструкції, а також спостерігається обмеженість регулювального діапазону технологічних параметрів встановлення штанги В основу запропонованого винаходу поставлено завдання підвищення стримувальної здатності та ДОВГОВІЧНОСТІ функцюнально утримувальних трубопроводів штанги при розширених и функціональних можливостях, шляхом виконання штанги малогабаритного обприскувача, що складається із двох функцюнально-утримувальних трубопроводів, приєднаних безпосередньо до окремих поворотнофіксуючих механізмів, що закріплені на стояках рами обприскувача, причому кожен поворотнофіксуючий механізм виконаний у вигляді вертикального та горизонтального утримувальних валів, які є взаємно перпендикулярні і змонтовані ю ю 55199 за допомогою втулок, з можливістю обертання у двох взаємно перпендикулярних площинах, до того ж втулка вертикального утримувального вала закріплена до стояка рами, втулка горизонтального утримувального вала приєднана до верхнього кінця вертикального утримувального вала, причому на кожному функцюнальноутримувальному трубопроводі встановлений стояк з можливістю прямолінійного переміщення в напямній, що приєднана до горизонтального утримувального вала та обладнана шестернею, яка має можливість взаємодіяти із зубчастою рейкою, що змонтована вздовж осі стояка функцюнально-утримувального трубопроводу, а також до стійки у верхній частині прикріплена розтяжка, що здатна підтримувати вільний кінець функцюнально-утримувального трубопроводу Суть винаходу пояснюється кресленнями, де на фіг 1 схематично показано заявлена конструкція штанги малогабаритного обприскувача, фіг 2 - представлено поворотнофіксуючий механізм в розрізі, фіг 3 зображено схему конструкції штанги при роботі у горизонтальному положенні, фіг 4 зображено схему конструкції штанги при роботі у вертикальному положенні, фіг 5 схема конструкції при ЗМІНІ кута площини факелів Штанга малогабаритного обприскувача складається із двох окремих секцій - лівої 1 і правої 2 (фіг 1), які виконані у вигляді функцюнально-утримувальних трубопроводів із приєднаними стояками 3, що мають можливість прямолінійно переміщатися в напрямній 4 (фіг 2) поворотно-фіксуючого механізму 5 за допомогою змонтованої в здовж осі стояка 3 зубчастої рейки 6, яка є в зачеплені з регулювальною шестернею 7 Причому, у верхній частині стояків 3 закріплені розтяжки 8, що підтримують вільний кінець функцюнально-утримувальних трубопроводів 1, 2 Напрямна 4 з'єднана із горизонтальним стримувальним валом 9 поворотно-фіксуючого механізму 5, який має можливість обертатися навколо своєї осі у втулці 10, що приєднана до перпендикулярно встановленого вертикального утримувального вала 11 із аналогічною втулкою 12, яка нерухоме з'єднана із стояком 13 рами обприскувача 14 Горизонтальний 9 та вертикальний 11 утримувальні вали в місцях виходу із втулок 10, 12 мають квадратні й перетин для жорсткого їх з'єднання із зубчастою шайбою 15, що входять в зачеплення із зубцями втулки 10, 12 і тим самим виключається можливість обертового руху вертикального 11 і горизонтального 9 утримувальних валів Для забезпечення надійного зачеплення зубчастої шайби 15 із зубцями втулки 10, 12 служить гвинтрукоятка 16, яка вкручується в різьбовий отвір ВІДПОВІДНОГО вертикального 11 чи горизонтального 9 утримувальних валів, притискуючи зубчасту шайбу 15 та стискуючи відвідну пружину 17, що знаходиться на квадратному перетині горизонтального 9 вертикального 11 чи утримувальних валів Штанга малогабаритного обприскувача встановлюється наступним чином Регулювати певне положення встановлення секцій штанги 1, 2 можна разом або окремо одна від одної, оскільки вони є незалежними та мають свої поворотнофіксуючі механізми 5, які закріплені до стояків 13 рами обприскувача 14 Щоб стримати потрібне положення функцюнально-утримувальних трубопроводів штанги 1 2 необхідно шестернею 7, напрямній 4, встановити певне видовження стояка З, відпустити гвинт-рукоятку 16, поворотнофіксуючого механізму 5, пружина 17 відведе зубчасту шайбу 15 із зачеплення, потрібний вертикальний 11 чи горизонтальний 9 утримувальний валі зможе вільно обертатися навколо своєї осі, тоді зорієнтувавши трубопроводи 1, 2 в потрібному положенні у просторі, зафіксуємо його в зворотному порядку Таким чином запропонована штанга малогабаритного обприскувача може експлуатуватися в різних варіантах встановлення секцій 1, 2 На фіг 3 показано, що за допомогою зубчастого зачеплення 7, 6 можна встановлювати різні за висотою положення функцюнальноутримувальних трубопроводів 1 , 2 На фіг 4 зображено вертикальне робоче положення штанги із розбірними функцюнально-утримувалбними трубопроводами 1, 2, що з'єднуютьсяроз'єднуються в перетині А-А за способом, який захищений патентом України №0031218 А від 14 грудня 2000р , бюл №7-11 (тут застосовуються з'єднувальні штуцери, що мають перемінні виступи та западини і приєднуються до трубопроводу безпосередньо під час його виготовлення), Як наслідок можливості такого руху секцій штанги 1, 2 це дозволяє змінювати кут площини факелів 18 (фіг 5), обертанням їх навколо осі вертикального утримувалбного вала 11 поворотно-фіксуючого механізму 5, для підвищення ефективності нанесення робочого препарату на поверхні рослин Також застосування в конструкції штанги розтяжок 8, які кріпляться у верхній частині стояків З функцюнально-утримувальних трубопроводів 1, 2 і підтримують їх ВІЛЬНІ КІНЦІ, значно знижують навантаження на останні за рахунок трьохточкового перерозподілу зусиль в кожному із них, утворюючи додаткові опори у ВІДПОВІДНИХ точках (фиг 1) в т А - це додаткова опора, яка створюється розтяжкою 8, в т В - це основна опора, утворена приєднанням регульованого стояку 3 до трубопроводу 1, 2 для здійснення всіх передбачуваних технологічних регулювань, вт Сдодаткова опора, яка виключає переміщення секцій штанги як в горизонтальному, так і центрально частини штанги (проміжок між опорами В) у вертикальному напрямках, вона утворюється з'єднанням лівого 1 та правого 2 функцюнально-утримувальних трубопроводів 55199 7 4 6 3 10 9 17 15 16 5 1 13 в/ 14 с В\ \А ,2\3 Фіг. 1 5 Фіг. 2 13 Фіг. З 18 5 14 ІЗ 2 Фіг. 5 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
