Спосіб ущільнення рухомого вала
Формула / Реферат
Спосіб ущільнення рухомого вала, при якому перепону витоку речовини, що знаходиться під тиском, у ємності, вздовж вала, що обертається, досягають встановленням на валу із зазорами ущільнювальних кільцевих елементів, створенням в ділянці зазору між валом та корпусом магнітного поля, а також заповненням цієї ділянки зазору магнітною рідиною, який відрізняється тим, що на магнітну рідину, що знаходиться в зазорі між рухомим валом та нерухомим корпусом ємності, назустріч тиску від середовища у ємності, що ущільнюють, додатково діють тиском речовини (рідини чи газу), яку нагнітають в простір між магнітною рідиною та кільцевим ущільнювальним елементом.
Текст

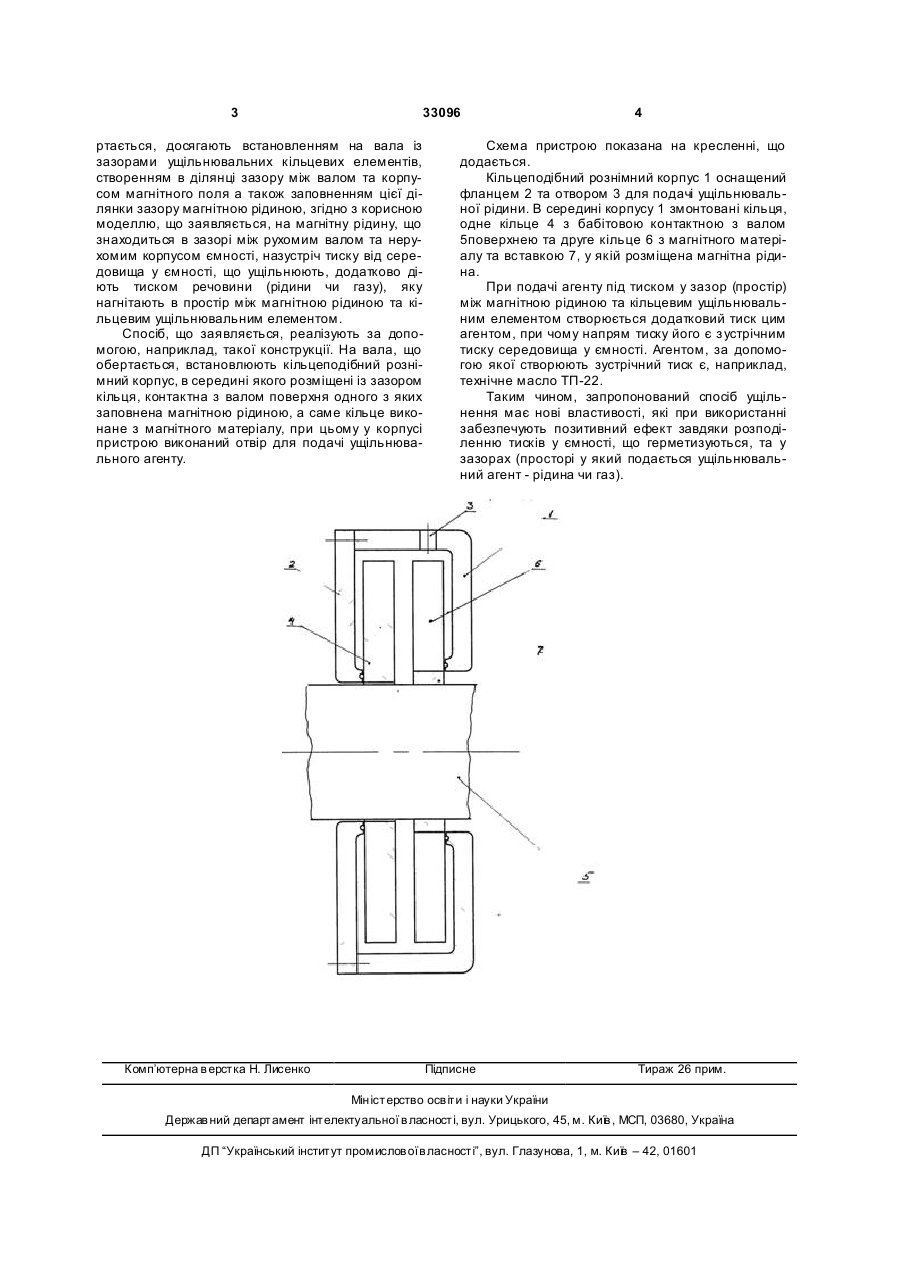

Спосіб ущільнення рухомого вала, при якому перепону витоку речовини, що знаходиться під тиском, у ємності, вздовж вала, що обертається, досягають встановленням на валу із зазорами ущільнювальних кільцевих елементів, створенням 3 33096 ртається, досягають встановленням на вала із зазорами ущільнювальних кільцевих елементів, створенням в ділянці зазору між валом та корпусом магнітного поля а також заповненням цієї ділянки зазору магнітною рідиною, згідно з корисною моделлю, що заявляється, на магнітну рідину, що знаходиться в зазорі між рухомим валом та нерухомим корпусом ємності, назустріч тиску від середовища у ємності, що ущільнюють, додатково діють тиском речовини (рідини чи газу), яку нагнітають в простір між магнітною рідиною та кільцевим ущільнювальним елементом. Спосіб, що заявляється, реалізують за допомогою, наприклад, такої конструкції. На вала, що обертається, встановлюють кільцеподібний рознімний корпус, в середині якого розміщені із зазором кільця, контактна з валом поверхня одного з яких заповнена магнітною рідиною, а саме кільце виконане з магнітного матеріалу, при цьому у корпусі пристрою виконаний отвір для подачі ущільнювального агенту. Комп’ютерна в ерстка Н. Лисенко 4 Схема пристрою показана на кресленні, що додається. Кільцеподібний рознімний корпус 1 оснащений фланцем 2 та отвором 3 для подачі ущільнювальної рідини. В середині корпусу 1 змонтовані кільця, одне кільце 4 з бабітовою контактною з валом 5поверхнею та друге кільце 6 з магнітного матеріалу та вставкою 7, у якій розміщена магнітна рідина. При подачі агенту під тиском у зазор (простір) між магнітною рідиною та кільцевим ущільнювальним елементом створюється додатковий тиск цим агентом, при чому напрям тиску його є з устрічним тиску середовища у ємності. Агентом, за допомогою якої створюють зустрічний тиск є, наприклад, технічне масло ТП-22. Таким чином, запропонований спосіб ущільнення має нові властивості, які при використанні забезпечують позитивний ефект завдяки розподіленню тисків у ємності, що герметизуються, та у зазорах (просторі у який подається ущільнювальний агент - рідина чи газ). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for sealing movable shaft
Автори англійськоюSukharev Volodymyr Mykolaiovych
Назва патенту російськоюСпособ уплотнения подвижного вала
Автори російськоюСухарев Владимир Николаевич
МПК / Мітки
МПК: F04D 29/08
Мітки: рухомого, спосіб, вала, ущільнення
