Спрощений реверсивний підп`ятник на гідравлічній опорі

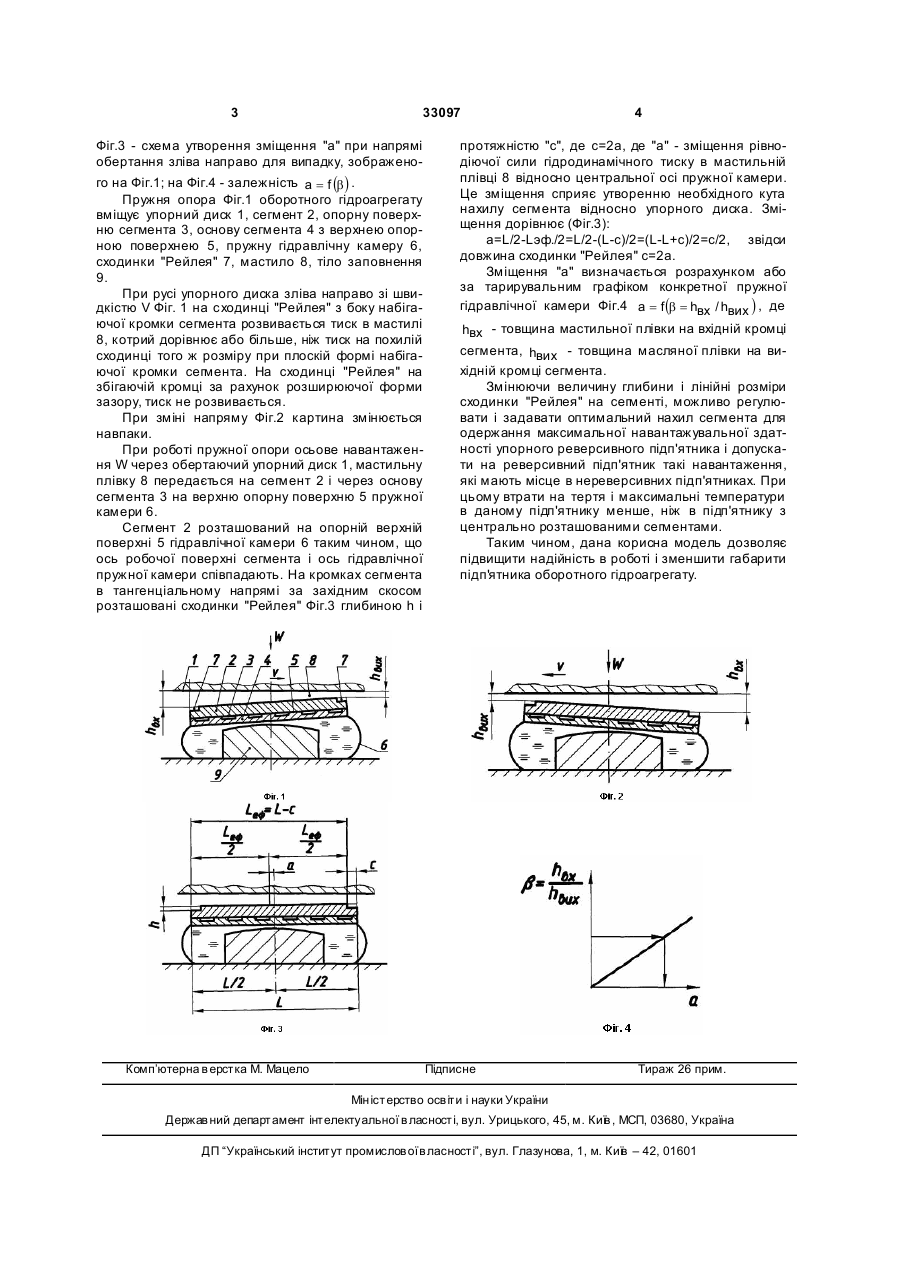

Спрощений реверсивний підп'ятник на гідравлічній опорі, що містить сегменти, котрі встановлені на опорах, які являють собою гідравлічні камери так, що сегмент опирається всією поверхнею своєї основи на верхню поверхню пружної камери і центральні осі робочої поверхні сегмента і гідравлічної камери співпадають, який відрізняється тим, що сегмент має сходинки, розташовані в тангенціальному напрямі, за скосами набігаючої і збігаючої кромок на робочій поверхні сегмента. (19) (21) u200801494 (22) 05.02.2008 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) ЧЕРЕДНИК ВІТАЛІЙ ІВАНОВИЧ, U A, ГРУБОЙ ОЛЕКСАНДР ПЕТРОВИЧ, U A, ДЬЯКОВ ВІКТОР ІВАНОВИЧ, U A, С АЛТОВСЬКА ДЖИН А АНАТОЛІЇВНА, UA, ШОФУЛ АН АТОЛІЙ КИРИЛОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО ЗАВОД "ЕЛЕКТРОВАЖМАШ", UA 3 33097 Фіг.3 - схема утворення зміщення "а" при напрямі обертання зліва направо для випадку, зображеного на Фіг.1; на Фіг.4 - залежність a = f (b) . Пружня опора Фіг.1 оборотного гідроагрегату вміщує упорний диск 1, сегмент 2, опорну поверхню сегмента 3, основу сегмента 4 з верхнею опорною поверхнею 5, пружну гідравлічну камеру 6, сходинки "Рейлея" 7, мастило 8, тіло заповнення 9. При русі упорного диска зліва направо зі швидкістю V Фіг. 1 на сходинці "Рейлея" з боку набігаючої кромки сегмента розвивається тиск в мастилі 8, котрий дорівнює або більше, ніж тиск на похилій сходинці того ж розміру при плоскій формі набігаючої кромки сегмента. На сходинці "Рейлея" на збігаючій кромці за рахунок розширюючої форми зазору, тиск не розвивається. При зміні напряму Фіг.2 картина змінюється навпаки. При роботі пружної опори осьове навантаження W через обертаючий упорний диск 1, мастильну плівку 8 передається на сегмент 2 і через основу сегмента 3 на верхню опорну поверхню 5 пружної камери 6. Сегмент 2 розташований на опорній верхній поверхні 5 гідравлічної камери 6 таким чином, що ось робочої поверхні сегмента і ось гідравлічної пружної камери співпадають. На кромках сегмента в тангенціальному напрямі за західним скосом розташовані сходинки "Рейлея" Фіг.3 глибиною h і Комп’ютерна в ерстка М. Мацело 4 протяжністю "с", де с=2а, де "а" - зміщення рівнодіючої сили гідродинамічного тиску в мастильній плівці 8 відносно центральної осі пружної камери. Це зміщення сприяє утворенню необхідного кута нахилу сегмента відносно упорного диска. Зміщення дорівнює (Фіг.3): а=L/2-Lэф./2=L/2-(L-с)/2=(L-L+с)/2=с/2, звідси довжина сходинки "Рейлея" с=2а. Зміщення "а" визначається розрахунком або за тарирувальним графіком конкретної пружної гідравлічної камери Фіг.4 a = f (b = hвх / hвих ) , де hвх - товщина мастильної плівки на вхідній кромці сегмента, hвих - товщина масляної плівки на вихідній кромці сегмента. Змінюючи величину глибини і лінійні розміри сходинки "Рейлея" на сегменті, можливо регулювати і задавати оптимальний нахил сегмента для одержання максимальної навантажувальної здатності упорного реверсивного підп'ятника і допускати на реверсивний підп'ятник такі навантаження, які мають місце в нереверсивних підп'ятниках. При цьому втрати на тертя і максимальні температури в даному підп'ятнику менше, ніж в підп'ятнику з центрально розташованими сегментами. Таким чином, дана корисна модель дозволяє підвищити надійність в роботі і зменшити габарити підп'ятника оборотного гідроагрегату. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
