Насос змінної продуктивності
Номер патенту: 33168
Опубліковано: 15.02.2001
Текст

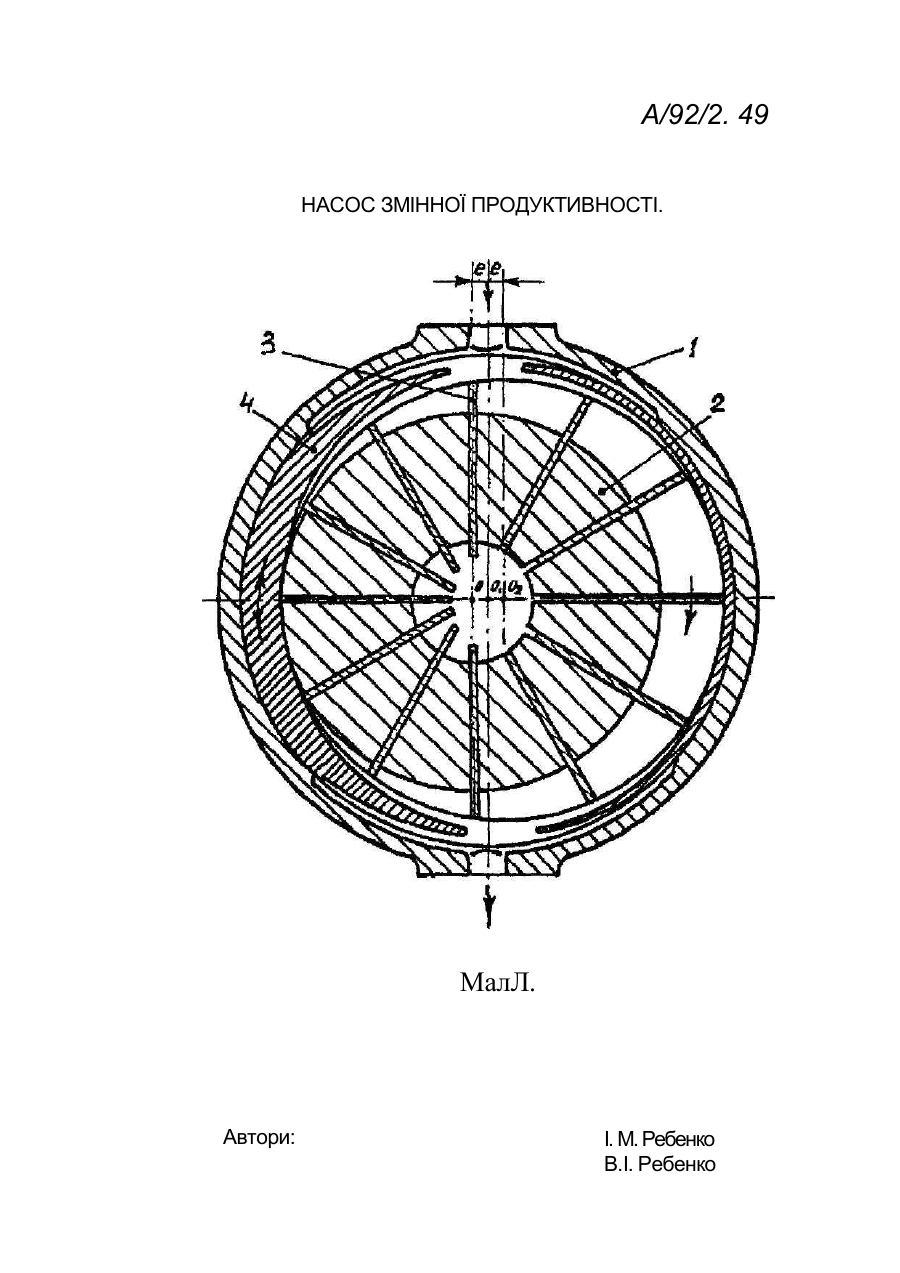

1 * ;і F 04 С 2/344 НАСОС ЗМІННОЇ ПРОДУКТИВНОСТІ. Винахід відноситься до гідравлічного обладнання машин, а детальніше - до гідравлічних приладів тракторів, автомобілів та сільськогосподарських машин. Відомі насоси змінної продуктивності мають нерухомі статор і ротор, який обертається разом з пластинами чи поршнями. Регулювання продуктивності в них досягається зміненням позиції кільця статора відносно статора на визначену величину ексцентриситету «є», [див. підр. Гидравлика, гидромашины и гидроприводы, М.Машиностроение, 1982, стр.335] Недоліком відомих насосів є наявність великої кількості переміщуваних при регулюванні деталей, складність та низька якість ущільнень переміщуваних поверхонь. В основу винаходу поставлено задачу зпрощення конструкції та покращення якості герметизації насосу шляхом заміни поступових рухів окремих деталей на обертання, забезпечити зменшення втрат рідини, плавність та зручність регулювання продуктивності. Поставлена задача досягається тим, що ротор з рухомими пластинами встановлюється відносно внутрішньої циліндрічної поверхні статора з постійним ексцентриситето «є», а між ними розташована вільна ексцентрична втулка з таким же ексцентриситетом «є» своїх зовнішньої і внутрішньої циліндрічних поверхонь. Продуктивність насоса регулюється поворотом цієї втулки внутрі статора та змінюється від нуля при збігу по напрямку ексцентриситету втулки з ексцентрисистетом поверхні статора і ротора, тобто коли внутрішня поверхня втулки стає концентричною зовнішній поверхні ротора, до максимальної величини, яка визначається подвійним ексцентриситетом «є» при повертанні втулки на 180°. На мал.1 зображений поперечний розріз насосу. Насос складається зі статора 1, ротора 2 з рухомими пластинами 3 та ексцентричної втулки 4, яка на зовнішній та внутрішній поверхнях має фігурні канавки змінного перерізу, які забезпечують нормальний режим руху рідини при любій позиції втулки. Насос працює таким чином. При обертанні ротора 2 пластини З відкидаються центробіжними силами до натиску на внутрішню поверхню втулки 4 і ковзять по ній. Зміна об'єму простору між пластинами 3 по мірі обертання ротора 2 забезпечують всмоктування та нагнітання рідини з продуктивністю, яка визначається положенням ексцентричної втулки 4. Для змінений продуктивності насьдастатньо обернути втулку на невеликий кут, для чого можна викор*^^^^^^иестеренний, черв'ячний чи інший привід. A/92/2. 49 НАСОС ЗМІННОЇ ПРОДУКТИВНОСТІ. МалЛ. Автори: І. М. Ребенко В.І. Ребенко
ДивитисяДодаткова інформація
Назва патенту англійськоюPump with variable productivity
Автори англійськоюRebenko Ivan Maksymovych, Rebenko Vktor Ivanovych
Назва патенту російськоюНасос переменной производительности
Автори російськоюРебенко Иван Максимович, Ребенко Виктор Иванович
МПК / Мітки
МПК: F04C 2/344
Мітки: насос, продуктивності, змінної
Код посилання
<a href="https://ua.patents.su/2-33168-nasos-zminno-produktivnosti.html" target="_blank" rel="follow" title="База патентів України">Насос змінної продуктивності</a>
Пластинчастий насос
Номер патенту: 28662
Опубліковано: 16.10.2000
Автор: Садлаєв Олег Османович
МПК: F04C 13/00, F04C 2/344
Мітки: насос, пластинчастий
Формула / Реферат:
Пластинчастий насос, який містить у собі статор з вхідним і вихідним отворами і циліндричним розточенням, в якому ексцентрично встановлений ротор, у радіальних пазах якого розміщені пластини з цапфами, що розташовані в кільцевих канавках, виконаних в торцевих кришках концентрично з циліндричним розточенням статора, який відрізняється тим, що статор з циліндричним розточенням виконаний у вигляді напівкільця, а кожна з торцевих кришок у...
Відцентровий шламовий насос
Номер патенту: 31645
Опубліковано: 15.12.2000
Автор: Тереховський Анатолій Сидорович
МПК: F04D 3/00
Мітки: насос, шламовий, відцентровий
Текст:
...зазорів. Відомий відцентровий ґрунтовий насос ГРТ (важкий двохкорпусний), перебуваючий з опорної підпори, зовнішнього корпуса з вертикальним різ' ємом внутрішнього корпуса, робочого колеса, захисного диску і вузла ущільнення регулюють переміщенням ротора насоса за допомогою регулюровочного стакану, встановленого у задній частит кронштейна (див. Каталог "Відцентрові грунтові насоси", вид. ЦИНТХИМНЕФТЕМАШ, Москва, 1980, с.6), У...
Вакуумний насос
Номер патенту: 18687
Опубліковано: 25.12.1997
Автори: Ужвюк Володимир Іванович, Бабкін Володимир Петрович
МПК: F04C 2/344
Формула / Реферат:
Вакуумный насос, содержащий корпус с торцевыми крышками и всасывающим и нагнетательным патрубками, концентрично размещенную в корпусе гильзу с всасывающим и выпускным окнами, совмещенными с соответствующими патрубками корпуса, и эксцентрично установленный в гильзе ротор с радиальными пазами и размещенными в них разделительными пластинами, отличающийся тем, что насос снабжен дисками, выполненными из высокопрочной стали и закрепленными на...
Вакуумний насос
Номер патенту: 18541
Опубліковано: 25.12.1997
Автор: Дудар Олег Вікторович
МПК: F04C 2/344
Формула / Реферат:
Вакуумный насос, содержащий корпус со всасывающим и нагнетательным окнами, связанными с внутренней цилиндрической полостью, ограниченной по бокам двумя торцевыми крышками и торцевые диски, расположенные концентричне в вышеуказанной полости с возможностью возвратно-поступательного перемещения вдоль оси корпуса, а также эксцентрично размещенный в корпусе и обжатый по бокам торцевыми дисками ротор, в пазах которого установлены пластины, причем...
Струминний насос
Номер патенту: 13308
Опубліковано: 28.02.1997
Автори: Медін Юрій Миколайович, Хайтін Борис Шейликович
МПК: F04F 5/46
Мітки: насос, струминний
Текст:
...активной среды вследствие раздельного подоода ее к центральному и кольцевому соплу активной среды путем прекращения подачи через одно из отверстий. Струйный насос по предложенному изобретению представлен на чертеже. Внутри корпуса 1 расположены соосно сопло активной среды 2 и втулка 3, к соплу через ниппель 4 подводится'активная среда. Ниппель 4 прижимается к торцевой части корпуса накидной гайкой 5. Уплотнения между корпусом 1 и ниппелем...
