Пластинчастий насос

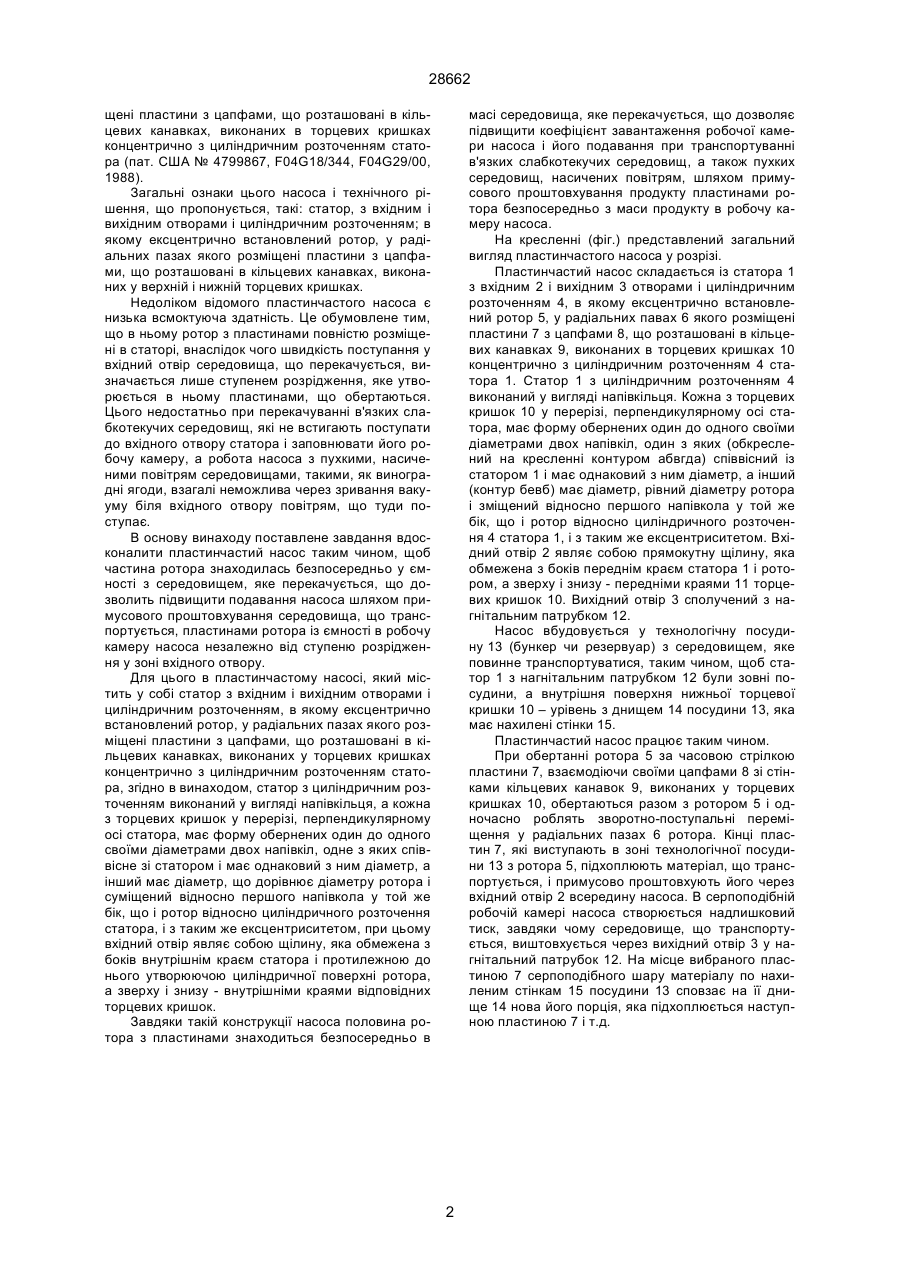

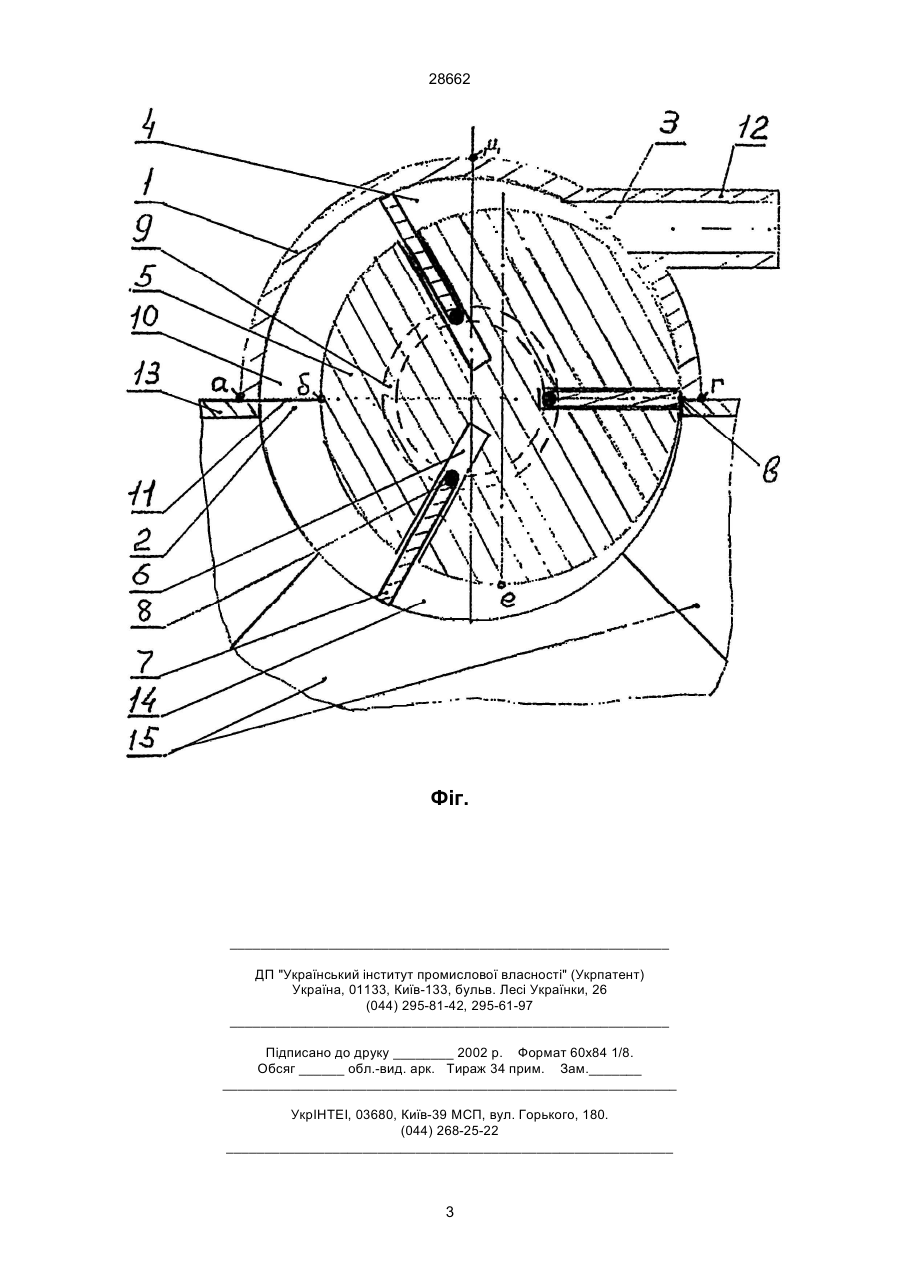

Пластинчастий насос, який містить у собі статор з вхідним і вихідним отворами і циліндричним розточенням, в якому ексцентрично встановлений ротор, у радіальних пазах якого розміщені пластини з цапфами, що розташовані в кільцевих канавках, виконаних в торцевих кришках концентрично з циліндричним розточенням статора, який відріз 28662 щені пластини з цапфами, що розташовані в кільцевих канавках, виконаних в торцевих кришках концентрично з циліндричним розточенням статора (пат. США № 4799867, F04G18/344, F04G29/00, 1988). Загальні ознаки цього насоса і технічного рішення, що пропонується, такі: статор, з вхідним і вихідним отворами і циліндричним розточенням; в якому ексцентрично встановлений ротор, у радіальних пазах якого розміщені пластини з цапфами, що розташовані в кільцевих канавках, виконаних у верхній і нижній торцевих кришках. Недоліком відомого пластинчастого насоса є низька всмоктуюча здатність. Це обумовлене тим, що в ньому ротор з пластинами повністю розміщені в статорі, внаслідок чого швидкість поступання у вхідний отвір середовища, що перекачується, визначається лише ступенем розрідження, яке утворюється в ньому пластинами, що обертаються. Цього недостатньо при перекачуванні в'язких слабкотекучих середовищ, які не встигають поступати до вхідного отвору статора і заповнювати його робочу камеру, а робота насоса з пухкими, насиченими повітрям середовищами, такими, як виноградні ягоди, взагалі неможлива через зривання вакууму біля вхідного отвору повітрям, що туди поступає. В основу винаходу поставлене завдання вдосконалити пластинчастий насос таким чином, щоб частина ротора знаходилась безпосередньо у ємності з середовищем, яке перекачується, що дозволить підвищити подавання насоса шляхом примусового проштовхування середовища, що транспортується, пластинами ротора із ємності в робочу камеру насоса незалежно від ступеню розрідження у зоні вхідного отвору. Для цього в пластинчастому насосі, який містить у собі статор з вхідним і вихідним отворами і циліндричним розточенням, в якому ексцентрично встановлений ротор, у радіальних пазах якого розміщені пластини з цапфами, що розташовані в кільцевих канавках, виконаних у торцевих кришках концентрично з циліндричним розточенням статора, згідно в винаходом, статор з циліндричним розточенням виконаний у вигляді напівкільця, а кожна з торцевих кришок у перерізі, перпендикулярному осі статора, має форму обернених один до одного своїми діаметрами двох напівкіл, одне з яких співвісне зі статором і має однаковий з ним діаметр, а інший має діаметр, що дорівнює діаметру ротора і суміщений відносно першого напівкола у той же бік, що і ротор відносно циліндричного розточення статора, і з таким же ексцентриситетом, при цьому вхідний отвір являє собою щілину, яка обмежена з боків внутрішнім краєм статора і протилежною до нього утворюючою циліндричної поверхні ротора, а зверху і знизу - внутрішніми краями відповідних торцевих кришок. Завдяки такій конструкції насоса половина ротора з пластинами знаходиться безпосередньо в масі середовища, яке перекачується, що дозволяє підвищити коефіцієнт завантаження робочої камери насоса і його подавання при транспортуванні в'язких слабкотекучих середовищ, а також пухких середовищ, насичених повітрям, шляхом примусового проштовхування продукту пластинами ротора безпосередньо з маси продукту в робочу камеру насоса. На кресленні (фіг.) представлений загальний вигляд пластинчастого насоса у розрізі. Пластинчастий насос складається із статора 1 з вхідним 2 і вихідним 3 отворами і циліндричним розточенням 4, в якому ексцентрично встановлений ротор 5, у радіальних павах 6 якого розміщені пластини 7 з цапфами 8, що розташовані в кільцевих канавках 9, виконаних в торцевих кришках 10 концентрично з циліндричним розточенням 4 статора 1. Статор 1 з циліндричним розточенням 4 виконаний у вигляді напівкільця. Кожна з торцевих кришок 10 у перерізі, перпендикулярному осі статора, має форму обернених один до одного своїми діаметрами двох напівкіл, один з яких (обкреслений на кресленні контуром абвгда) співвісний із статором 1 і має однаковий з ним діаметр, а інший (контур бевб) має діаметр, рівний діаметру ротора і зміщений відносно першого напівкола у той же бік, що і ротор відносно циліндричного розточення 4 статора 1, і з таким же ексцентриситетом. Вхідний отвір 2 являє собою прямокутну щілину, яка обмежена з боків переднім краєм статора 1 і ротором, а зверху і знизу - передніми краями 11 торцевих кришок 10. Вихідний отвір 3 сполучений з нагнітальним патрубком 12. Насос вбудовується у технологічну посудину 13 (бункер чи резервуар) з середовищем, яке повинне транспортуватися, таким чином, щоб статор 1 з нагнітальним патрубком 12 були зовні посудини, а внутрішня поверхня нижньої торцевої кришки 10 – урівень з днищем 14 посудини 13, яка має нахилені стінки 15. Пластинчастий насос працює таким чином. При обертанні ротора 5 за часовою стрілкою пластини 7, взаємодіючи своїми цапфами 8 зі стінками кільцевих канавок 9, виконаних у торцевих кришках 10, обертаються разом з ротором 5 і одночасно роблять зворотно-поступальні переміщення у радіальних пазах 6 ротора. Кінці пластин 7, які виступають в зоні технологічної посудини 13 з ротора 5, підхоплюють матеріал, що транспортується, і примусово проштовхують його через вхідний отвір 2 всередину насоса. В серпоподібній робочій камері насоса створюється надлишковий тиск, завдяки чому середовище, що транспортується, виштовхується через вихідний отвір 3 у нагнітальний патрубок 12. На місце вибраного пластиною 7 серпоподібного шару матеріалу по нахиленим стінкам 15 посудини 13 сповзає на її днище 14 нова його порція, яка підхоплюється наступною пластиною 7 і т.д. 2 28662 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
