Струминний насос

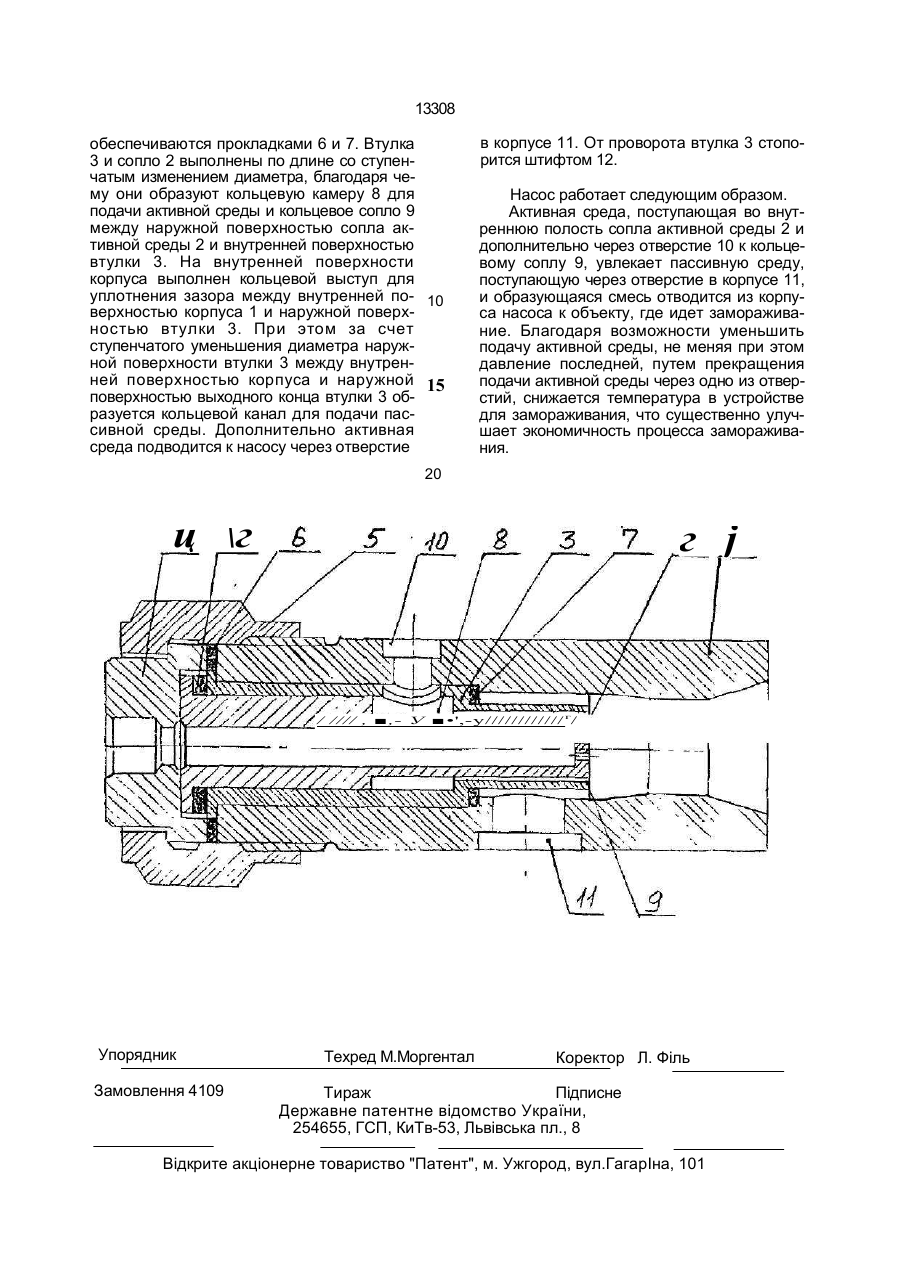

Струйный насос, содержащий корпус с камерой смешения, диффузором и установ ленными в нем соосно камере смешения центральным и периферийным активными соплами, при этом центральное сопло уста новлено о периферийном с образованием кольцевого выходного участка, о т л и ч а ю щ и й с я тем. что активные сопла выполнены в виде цилиндрических втулок и снабжены уступами, а в корпусе выполнена цилиндрическая выемка, при этом центральное сопло установлено в периферийном сопле с образованием камеры подачи активной среды, периферийное сопло установлено с упором в выемку корпуса с образованием кольцевого канала подвода пассивной среды, а наружная и внутренняя поверхности периферийного сопла сопряжены со стороны охода активной среды в центральное сопло соответственно с внутренней поверхностью корпуса и наружной поверхностью центрального сопла. Изобретение относится к струйным насосам для перекачки жидких сред, преимущественно хладагентов, и предназначено к использованию в холодильной технике. В основу изобретения поставлена задача усовершенствования конструкции струйного насоса, в котором сопла выполнены цилиндрическими с кольцевыми проточками с образованиями раздельного подвода активной среды к центральному соплу и кольцевому соплу, чем обеспечивается улучшение эксплуатационных характеристик и снижение температуры замораживания продукта и за счет этого достигается простота обслуживания и экономичность процесса. Улучшение эксплуатационных характеристик, в частности удобство ремонта и очистка сопел от возможных загрязнений, обусловлено простотой разборки насоса, при которой только снятие накидной гайки открывает доступ ко всем элементам конструкции. Снижение температуры замораживания продукта происходит за счет уменьшения подачи активной среды вследствие раздельного подоода ее к центральному и кольцевому соплу активной среды путем прекращения подачи через одно из отверстий. Струйный насос по предложенному изобретению представлен на чертеже. Внутри корпуса 1 расположены соосно сопло активной среды 2 и втулка 3, к соплу через ниппель 4 подводится'активная среда. Ниппель 4 прижимается к торцевой части корпуса накидной гайкой 5. Уплотнения между корпусом 1 и ниппелем 4, а также между втулкой 3 и соплом активной среды 2 о 00 О 13308 обеспечиваются прокладками 6 и 7. Втулка 3 и сопло 2 выполнены по длине со ступенчатым изменением диаметра, благодаря чему они образуют кольцевую камеру 8 для подачи активной среды и кольцевое сопло 9 между наружной поверхностью сопла активной среды 2 и внутренней поверхностью втулки 3. На внутренней поверхности корпуса выполнен кольцевой выступ для уплотнения зазора между внутренней по- 10 верхностью корпуса 1 и наружной поверхностью втулки 3. При этом за счет ступенчатого уменьшения диаметра наружной поверхности втулки 3 между внутренней поверхностью корпуса и наружной 15 поверхностью выходного конца втулки 3 образуется кольцевой канал для подачи пассивной среды. Дополнительно активная среда подводится к насосу через отверстие в корпусе 11. От проворота втулка 3 стопорится штифтом 12. Насос работает следующим образом. Активная среда, поступающая во внутреннюю полость сопла активной среды 2 и дополнительно через отверстие 10 к кольцевому соплу 9, увлекает пассивную среду, поступающую через отверстие в корпусе 11, и образующаяся смесь отводится из корпуса насоса к объекту, где идет замораживание. Благодаря возможности уменьшить подачу активной среды, не меняя при этом давление последней, путем прекращения подачи активной среды через одно из отверстий, снижается температура в устройстве для замораживания, что существенно улучшает экономичность процесса замораживания. 20 ц \г г j / //// , ,- У •',-у//////////// г/ Упорядник Замовлення 4109 Техред М.Моргентал Коректор Л. Філь Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
