Апарат для культивування клітин

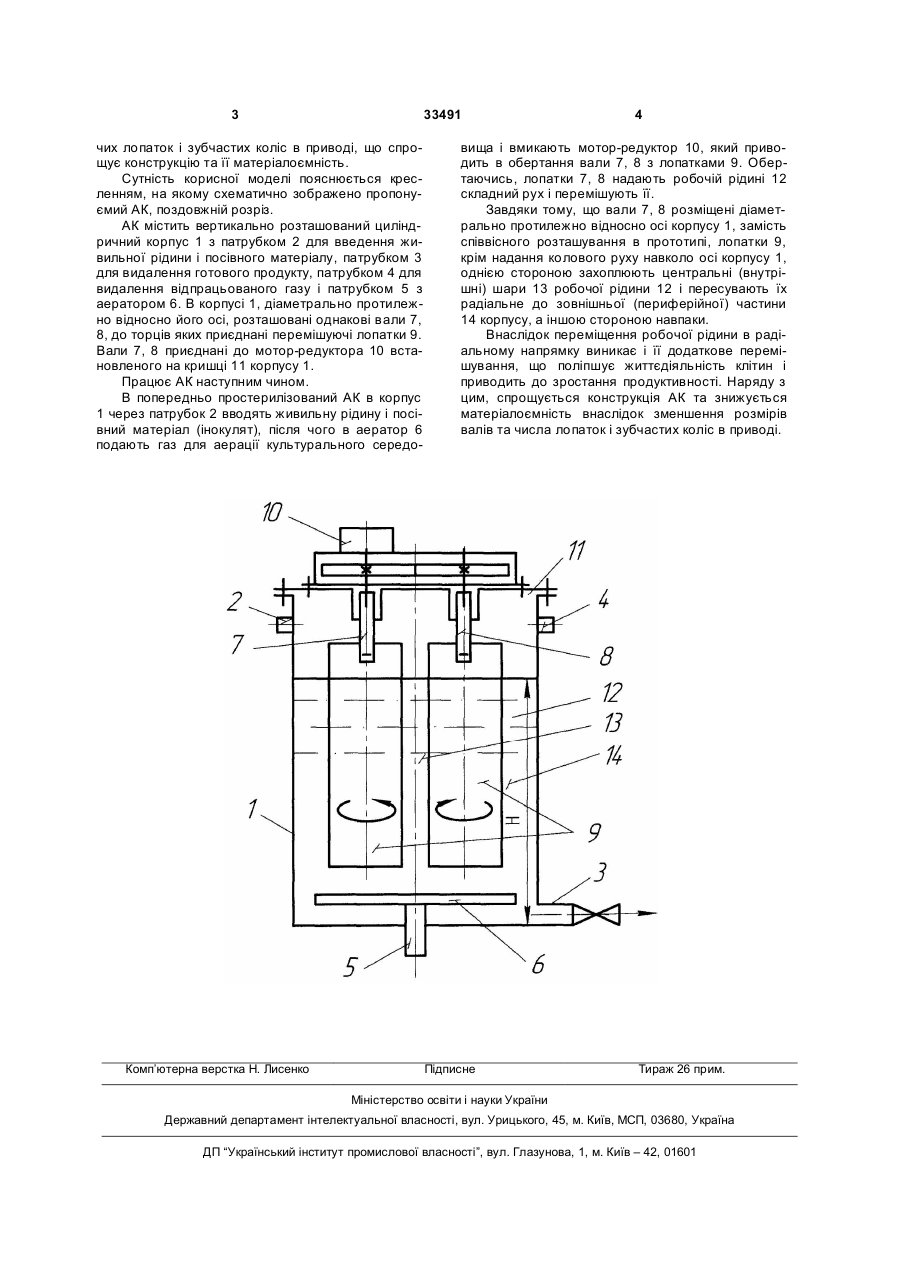

Апарат для культивування клітин, що містить вертикально розташований циліндричний корпус з технологічними патрубками, розміщені в корпусі вздовж його осі два вали з перемішуючими лопатками, привід і аератор, який відрізняється тим, що вали розміщені діаметрально протилежно відносно осі корпусу, а лопатки приєднані до їх торців. (19) (21) u200801989 (22) 18.02.2008 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, UA, РУДЕНКО МАРІЯ АНДРІЇВНА, UA, ЛИТВИНЕНКО ДАРІЯ ВІТАЛІЇВНА, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 33491 чих лопаток і зубчастих коліс в приводі, що спрощує конструкцію та її матеріалоємність. Сутність корисної моделі пояснюється кресленням, на якому схематично зображено пропонуємий АК, поздовжній розріз. АК містить вертикально розташований циліндричний корпус 1 з патрубком 2 для введення живильної рідини і посівного матеріалу, патрубком 3 для видалення готового продукту, патрубком 4 для видалення відпрацьованого газу і патрубком 5 з аератором 6. В корпусі 1, діаметрально протилежно відносно його осі, розташовані однакові вали 7, 8, до торців яких приєднані перемішуючі лопатки 9. Вали 7, 8 приєднані до мотор-редуктора 10 встановленого на кришці 11 корпусу 1. Працює АК наступним чином. В попередньо простерилізований АК в корпус 1 через патрубок 2 вводять живильну рідину і посівний матеріал (інокулят), після чого в аератор 6 подають газ для аерації культурального середо Комп’ютерна верстка Н. Лисенко 4 вища і вмикають мотор-редуктор 10, який приводить в обертання вали 7, 8 з лопатками 9. Обертаючись, лопатки 7, 8 надають робочій рідині 12 складний рух і перемішують її. Завдяки тому, що вали 7, 8 розміщені діаметрально протилежно відносно осі корпусу 1, замість співвісного розташування в прототипі, лопатки 9, крім надання колового руху навколо осі корпусу 1, однією стороною захоплюють центральні (внутрішні) шари 13 робочої рідини 12 і пересувають їх радіальне до зовнішньої (периферійної) частини 14 корпусу, а іншою стороною навпаки. Внаслідок переміщення робочої рідини в радіальному напрямку виникає і її додаткове перемішування, що поліпшує життєдіяльність клітин і приводить до зростання продуктивності. Наряду з цим, спрощується конструкція АК та знижується матеріалоємність внаслідок зменшення розмірів валів та числа лопаток і зубчастих коліс в приводі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
