Апарат для культивування клітин

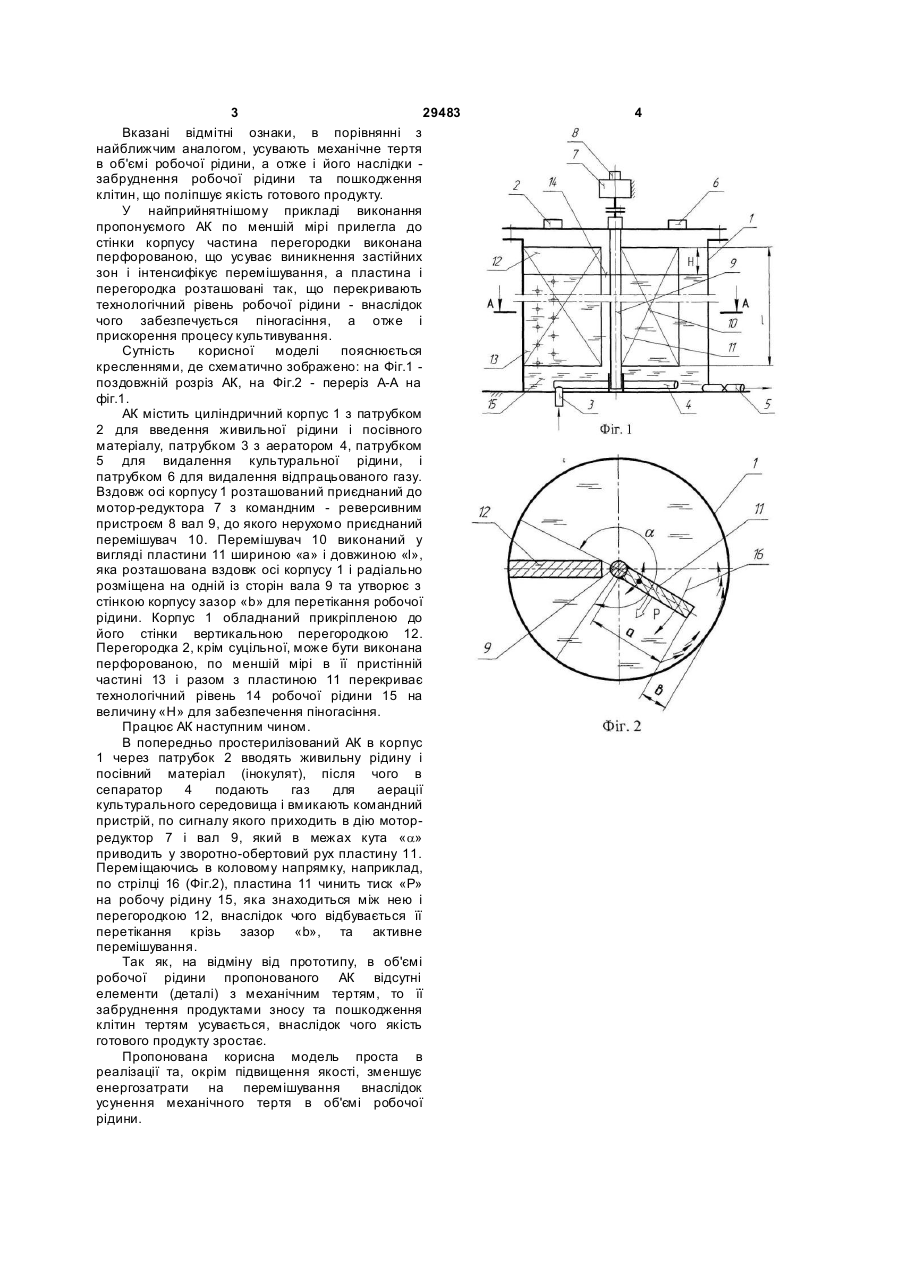

Апарат для культивування клітин, що містить циліндричний корпус з дном із немагнітного 3 29483 Вказані відмітні ознаки, в порівнянні з найближчим аналогом, усувають механічне тертя в об'ємі робочої рідини, а отже і його наслідки забруднення робочої рідини та пошкодження клітин, що поліпшує якість готового продукту. У найприйнятнішому прикладі виконання пропонуємого АК по меншій мірі прилегла до стінки корпусу частина перегородки виконана перфорованою, що усуває виникнення застійних зон і інтенсифікує перемішування, а пластина і перегородка розташовані так, що перекривають технологічний рівень робочої рідини - внаслідок чого забезпечується піногасіння, а отже і прискорення процесу культивування. Сутність корисної моделі пояснюється кресленнями, де схематично зображено: на Фіг.1 поздовжній розріз АК, на Фіг.2 - переріз А-А на фіг.1. АК містить циліндричний корпус 1 з патрубком 2 для введення живильної рідини і посівного матеріалу, патрубком 3 з аератором 4, патрубком 5 для видалення культуральної рідини, і патрубком 6 для видалення відпрацьованого газу. Вздовж осі корпусу 1 розташований приєднаний до мотор-редуктора 7 з командним - реверсивним пристроєм 8 вал 9, до якого нерухомо приєднаний перемішувач 10. Перемішувач 10 виконаний у вигляді пластини 11 шириною «а» і довжиною «l», яка розташована вздовж осі корпусу 1 і радіально розміщена на одній із сторін вала 9 та утворює з стінкою корпусу зазор «b» для перетікання робочої рідини. Корпус 1 обладнаний прикріпленою до його стінки вертикальною перегородкою 12. Перегородка 2, крім суцільної, може бути виконана перфорованою, по меншій мірі в її пристінній частині 13 і разом з пластиною 11 перекриває технологічний рівень 14 робочої рідини 15 на величину «Н» для забезпечення піногасіння. Працює АК наступним чином. В попередньо простерилізований АК в корпус 1 через патрубок 2 вводять живильну рідину і посівний матеріал (інокулят), після чого в сепаратор 4 подають газ для аерації культурального середовища і вмикають командний пристрій, по сигналу якого приходить в дію моторредуктор 7 і вал 9, який в межах кута «a» приводить у зворотно-обертовий рух пластину 11. Переміщаючись в коловому напрямку, наприклад, по стрілці 16 (Фіг.2), пластина 11 чинить тиск «Р» на робочу рідину 15, яка знаходиться між нею і перегородкою 12, внаслідок чого відбувається її перетікання крізь зазор «b», та активне перемішування. Так як, на відміну від прототипу, в об'ємі робочої рідини пропонованого АК відсутні елементи (деталі) з механічним тертям, то її забруднення продуктами зносу та пошкодження клітин тертям усувається, внаслідок чого якість готового продукту зростає. Пропонована корисна модель проста в реалізації та, окрім підвищення якості, зменшує енергозатрати на перемішування внаслідок усунення механічного тертя в об'ємі робочої рідини. 4
