Апарат для культивування клітин
Номер патенту: 31578
Опубліковано: 10.04.2008
Автори: Шибецький Владислав Юрійович, Костик Сергій Ігорович, Тривайло Михайло Семенович, Карачун Володимир Володимирович, Мельник Вікторія Миколаївна
Формула / Реферат
Апарат для культивування клітин, що містить циліндричний корпус з технологічними патрубками, розміщений вздовж осі корпусу вал з радіально розташованими перемішуючими лопатками, аератор і привод, який відрізняється тим, що лопатки виконані у формі півсфер, які випуклою стороною розташовані в напрямку обертання вала.
Текст

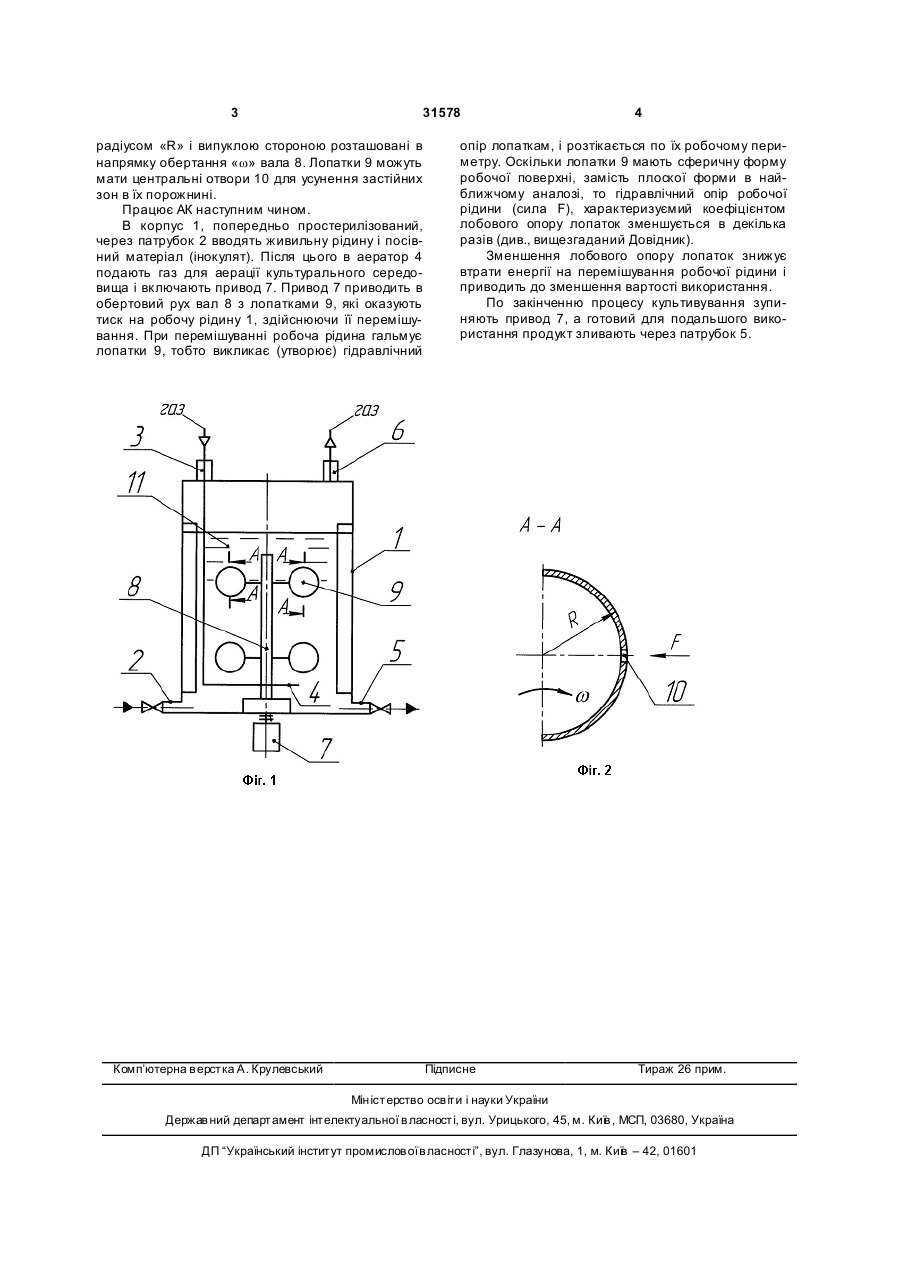

Апарат для культивування клітин, що містить циліндричний корпус з технологічними патрубками, розміщений вздовж осі корпусу вал з радіально розташованими перемішуючими лопатками, аератор і привод, який відрізняється тим, що лопатки виконані у формі півсфер, які випуклою стороною розташовані в напрямку обертання вала. (19) (21) u200714715 (22) 25.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИ МИР ВОЛОДИ МИРОВИЧ, U A, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВН А, U A, КОСТИК СЕРГІЙ ІГОРОВИЧ, UA, ШИБЕЦЬКИЙ ВЛАДИСЛАВ ЮРІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 31578 радіусом «R» і випуклою стороною розташовані в напрямку обертання «w» вала 8. Лопатки 9 можуть мати центральні отвори 10 для усунення застійних зон в їх порожнині. Працює АК наступним чином. В корпус 1, попередньо простерилізований, через патрубок 2 вводять живильну рідину і посівний матеріал (інокулят). Після цього в аератор 4 подають газ для аерації культурального середовища і включають привод 7. Привод 7 приводить в обертовий рух вал 8 з лопатками 9, які оказують тиск на робочу рідину 1, здійснюючи її перемішування. При перемішуванні робоча рідина гальмує лопатки 9, тобто викликає (утворює) гідравлічний Комп’ютерна в ерстка А. Крулевський 4 опір лопаткам, і розтікається по їх робочому периметру. Оскільки лопатки 9 мають сферичну форму робочої поверхні, замість плоскої форми в найближчому аналозі, то гідравлічний опір робочої рідини (сила F), характеризуємий коефіцієнтом лобового опору лопаток зменшується в декілька разів (див., вищезгаданий Довідник). Зменшення лобового опору лопаток знижує втрати енергії на перемішування робочої рідини і приводить до зменшення вартості використання. По закінченню процесу культивування зупиняють привод 7, а готовий для подальшого використання продукт зливають через патрубок 5. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for cell cultivation
Автори англійськоюTryvailo Mykhailo Semenovych, Karachun Volodymyr Volodymyrovych, Melnyk Viktoriia Mykolaivna, Kostik Serhii Ihorovych, Shybetskyi Vladyslav Yuriovych
Назва патенту російськоюАппарат для культивирования клеток
Автори російськоюТривайло Михаил Семенович, Карачун Владимир Владимирович, Мельник Виктория Николаевна, Костик Сергей Игоревич, Шибецкий Владислав Юрьевич
МПК / Мітки
МПК: C12M 3/00
Мітки: культивування, клітин, апарат
