Нарізне з`єднання
Номер патенту: 33498
Опубліковано: 25.06.2008
Автори: Шупаєнко Андрій Олександрович, Головченко Володимир Іванович, Полетун Леонід Юхимович, Іваніна Ніна Леонідівна
Формула / Реферат
Нарізне з'єднання, що містить шпильку, встановлену в співвісно розташовані різьбові отвори з'єднувальних деталей, стопорний елемент, який взаємодіє зі шпилькою, та гайку, закріплену на шпильці, яке відрізняється тим, що шпилька обладнана буртиком, розміщеним на її бічній поверхні з можливістю повного суміщення з отвором стопорного елементу, виконаного у вигляді плоскої шайби, що жорстко закріплена на площині однієї зі з'єднувальних деталей по осі нарізного отвору, при цьому отвір в плоскій шайбі має форму багатокутника, що співпадає формою з перерізом буртика, виконаного по площині, перпендикулярній осі шпильки.
Текст

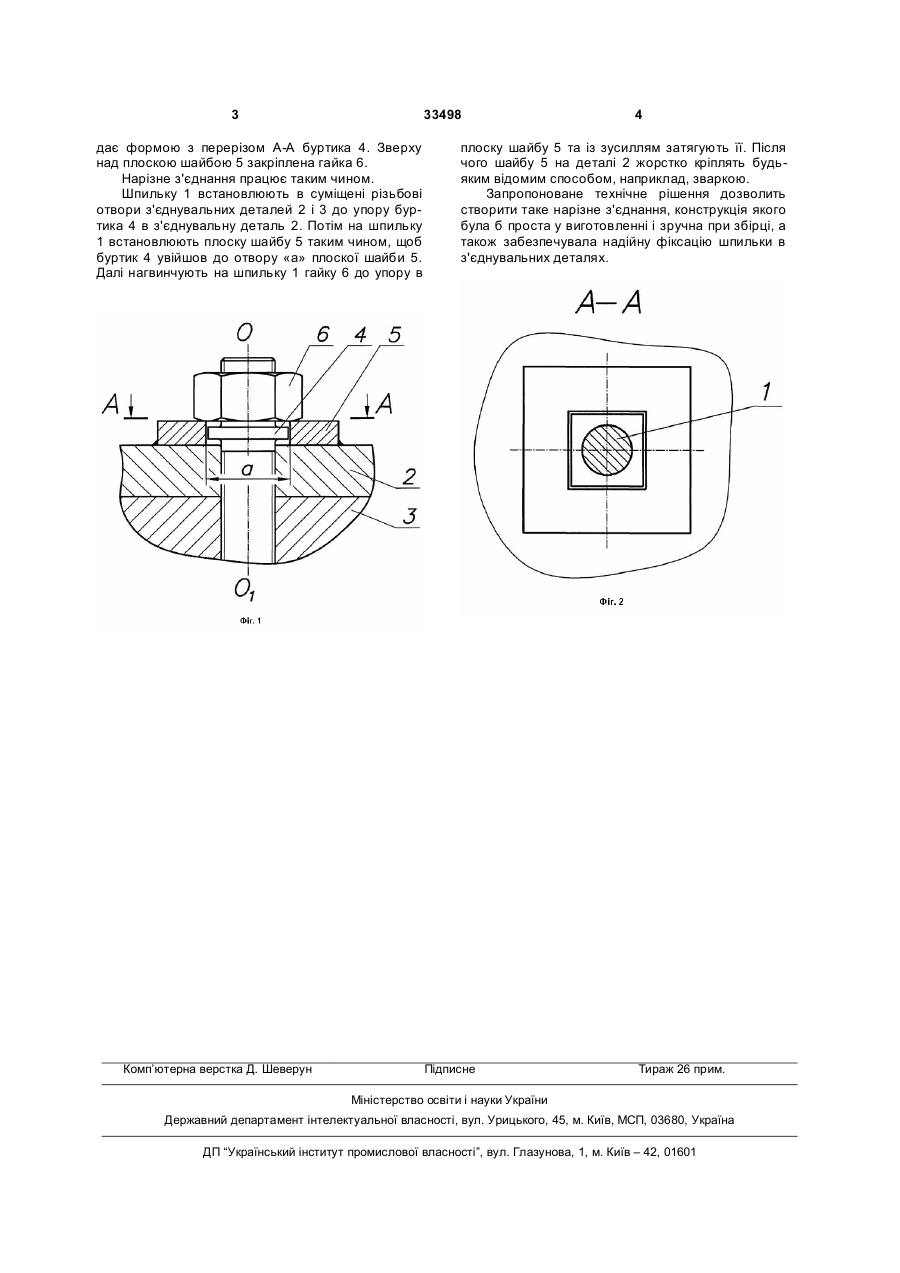

Нарізне з'єднання, що містить шпильку, встановлену в співвісно розташовані різьбові отвори 3 33498 дає формою з перерізом А-А буртика 4. Зверху над плоскою шайбою 5 закріплена гайка 6. Нарізне з'єднання працює таким чином. Шпильку 1 встановлюють в суміщені різьбові отвори з'єднувальних деталей 2 і 3 до упору буртика 4 в з'єднувальну деталь 2. Потім на шпильку 1 встановлюють плоску шайбу 5 таким чином, щоб буртик 4 увійшов до отвору «а» плоскої шайби 5. Далі нагвинчують на шпильку 1 гайку 6 до упору в Комп’ютерна верстка Д. Шеверун 4 плоску шайбу 5 та із зусиллям затягують її. Після чого шайбу 5 на деталі 2 жорстко кріплять будьяким відомим способом, наприклад, зваркою. Запропоноване технічне рішення дозволить створити таке нарізне з'єднання, конструкція якого була б проста у виготовленні і зручна при збірці, а також забезпечувала надійну фіксацію шпильки в з'єднувальних деталях. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThreaded joint
Автори англійськоюPoletun Leonid Yukhymovych, Shupaienko Andrii Oleksandrovych, Holovchenko Volodymyr Ivanovych, Ivanina Nina Leonidivna
Назва патенту російськоюРезьбовое соединение
Автори російськоюПолетун Леонид Ефимович, Шупаенко Андрей Александрович, Головченко Владимир Иванович, Иванина Нина Леонидовна
МПК / Мітки
МПК: F16B 35/04, F16B 39/02
Код посилання
<a href="https://ua.patents.su/2-33498-narizne-zehdnannya.html" target="_blank" rel="follow" title="База патентів України">Нарізне з`єднання</a>
Нарізне з’єднання
Номер патенту: 5840
Опубліковано: 15.03.2005
Автори: Коссе Володимир Кондратович, Купрієвич Анатолій Борисович
МПК: E04B 2/72, E04H 7/00, F16B 43/00, B65D 90/00, E04B 2/58, F16B 5/02, F16B 39/24
Формула / Реферат:
1. Нарізне з'єднання, що має установлену під гайкою або головкою болта, або гвинта підкладну шайбу та установлену між підкладною шайбою та закріплюваним елементом ущільнювальну шайбу, яке відрізняється тим, що ущільнювальну шайбу виконано з полімерного матеріалу, її зовнішній діаметр менший за зовнішній діаметр підкладної шайби, виконаної ковпакоподібною відносно ущільнювальної шайби.2. Нарізне з'єднання за п. 1, яке відрізняється тим,...
Нарізне з’єднання
Номер патенту: 23085
Опубліковано: 10.05.2007
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Хомяк Олег Миколайович
МПК: F16B 39/00
Формула / Реферат:
Нарізне з'єднання, що містить деталі, з'єднані між собою болтом, та гайку, нагвинчену на болт, яке відрізняється тим, що додатково обладнане циліндричним штифтом, причому головка болта зі сторони площини, що прилягає до однієї із деталей, та сама деталь містять циліндричні глухі отвори, розташовані співвісно осі болта та виконані одного діаметра, при цьому кінці циліндричного штифта встановлені в обидва глухі циліндричні отвори.
Нарізне з’єднання
Номер патенту: 32180
Опубліковано: 15.12.2000
Автор: Задорожний Микола Антонович
МПК: F16B 31/00
Текст:
...нарізний стержень,зовніжня нарізна частина болта ше більиий крок у порівнянні з нарізною частиною нарізного отвору і виконана у протилежному напрямку по відношенню до внутріжньоі. Виконання зовнішньої нарізної частини болта з більшим кроком по відношенню з нарізною частиною отвору і протилежним напрямком у порів нянні з внутрішньою,дозволяє виключити мимовільне відкручування гайки . Конструкція нарізного з'єднання пояснюється кресленнями на :...
Нарізне з’єднання
Номер патенту: 23117
Опубліковано: 10.05.2007
Автори: Коньков Георгій Ігорович, Піпа Борис Федорович, Марченко Анатолій Іванович
МПК: F16B 39/00
Формула / Реферат:
Нарізне з'єднання, що містить деталі, з'єднані між собою болтом, гайку, нагвинчену на болт, та гайковий замок, яке відрізняється тим, що кінець стрижня болта містить зуби, гайка має циліндричний отвір, розташований паралельно основному отвору гайки, а гайковий замок містить собачку для взаємодії з зубами болта та вісь, розташовану в циліндричному отворі гайки.
Нарізне з’єднання
Номер патенту: 23118
Опубліковано: 10.05.2007
Автори: Коньков Георгій Ігорович, Піпа Борис Федорович, Марченко Анатолій Іванович
МПК: F16B 39/00
Формула / Реферат:
Нарізне з'єднання, що містить деталі, з'єднані між собою болтом, та гайку, нагвинчену на стрижень болта, яке відрізняється тим, що стрижень болта містить конічну ділянку, розташовану з боку головки болта, для забезпечення з'єднання болта з гарантованим натягом з відповідною деталлю.
