Гвинтовий затискний патрон
Номер патенту: 33529
Опубліковано: 25.06.2008
Автори: Кочубинська Олена Павлівна, Івасечко Роман Романович, Брощак Іван Іванович, Гагалюк Андрій Валерійович, Гевко Іван Богданович
Формула / Реферат
Гвинтовий затискний патрон, який виконано у вигляді циліндричного корпуса, лівий внутрішній вільний кінець якого жорстко з'єднано конусною втулкою з внутрішнім конусним отвором, в яку встановлено конічну гвинтову затискну спіраль, приводу і тяги, яка встановлена в центральному отворі циліндричного корпуса і жорстко з'єднана з пневмоприводом з можливістю осьового переміщення, установлюючих і затискних елементів, який відрізняється тим, що конічна гвинтова затискна спіраль є у взаємодії з внутрішнім конічним отвором циліндрично-конусної втулки, а правий кінець цієї конусної гвинтової затискної спіралі більшого діаметра жорстко з'єднана з торцевим циліндричним виступом тяги, крім цього, внутрішній діаметр конусної гвинтової затискної спіралі у вільному стані є більшим від зовнішнього діаметра заготовки для затиску.
Текст

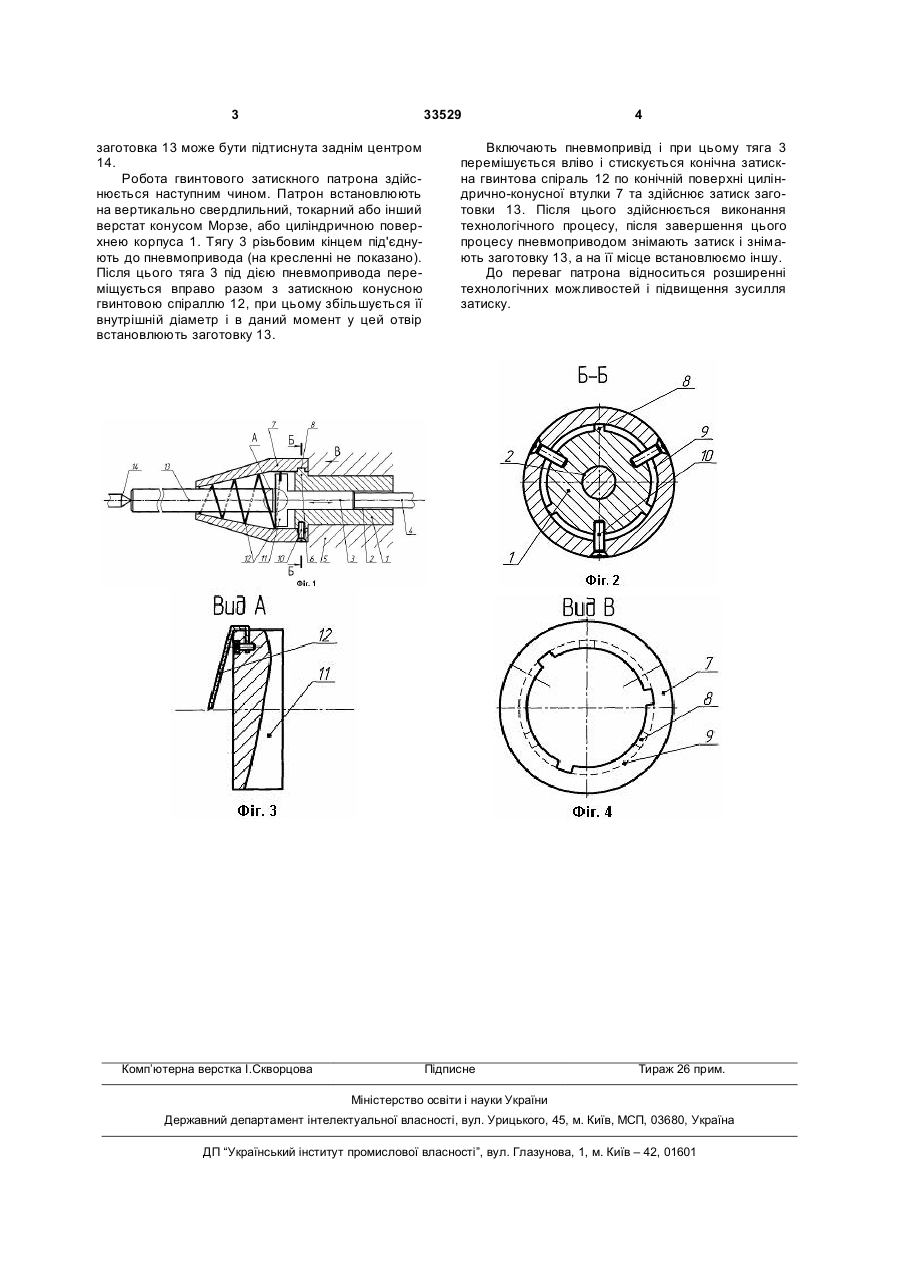

Гвинтовий затискний патрон, який виконано у вигляді циліндричного корпуса, лівий внутрішній вільний кінець якого жорстко з'єднано конусною втулкою з внутрішнім конусним отвором, в яку встановлено конічну гвинтову затискну спіраль, 3 33529 заготовка 13 може бути підтиснута заднім центром 14. Робота гвинтового затискного патрона здійснюється наступним чином. Патрон встановлюють на вертикально свердлильний, токарний або інший верстат конусом Морзе, або циліндричною поверхнею корпуса 1. Тягу 3 різьбовим кінцем під'єднують до пневмопривода (на кресленні не показано). Після цього тяга 3 під дією пневмопривода переміщується вправо разом з затискною конусною гвинтовою спіраллю 12, при цьому збільшується її внутрішній діаметр і в даний момент у цей отвір встановлюють заготовку 13. Комп’ютерна верстка І.Скворцова 4 Включають пневмопривід і при цьому тяга 3 перемішується вліво і стискується конічна затискна гвинтова спіраль 12 по конічній поверхні циліндрично-конусної втулки 7 та здійснює затиск заготовки 13. Після цього здійснюється виконання технологічного процесу, після завершення цього процесу пневмоприводом знімають затиск і знімають заготовку 13, а на її місце встановлюємо іншу. До переваг патрона відноситься розширенні технологічних можливостей і підвищення зусилля затиску. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew grip socket
Автори англійськоюBroschak Ivan Ivanovych, Hevko Ivan Bohdanovych, Kochubynska Olena Pavlivna, Hahaliuk Andrii Valeriiovycnh, Ivasechko Roman Romanovych
Назва патенту російськоюВинтовой зажимный патрон
Автори російськоюБрощак Иван Иванович, Гевко Иван Богданович, Кочубинская Елена Павловна, Гагалюк Андрей Валерьевич, Ивасечко Роман Романович
МПК / Мітки
МПК: F16D 7/00
Мітки: патрон, гвинтовий, затискний
