Спосіб волочіння дроту

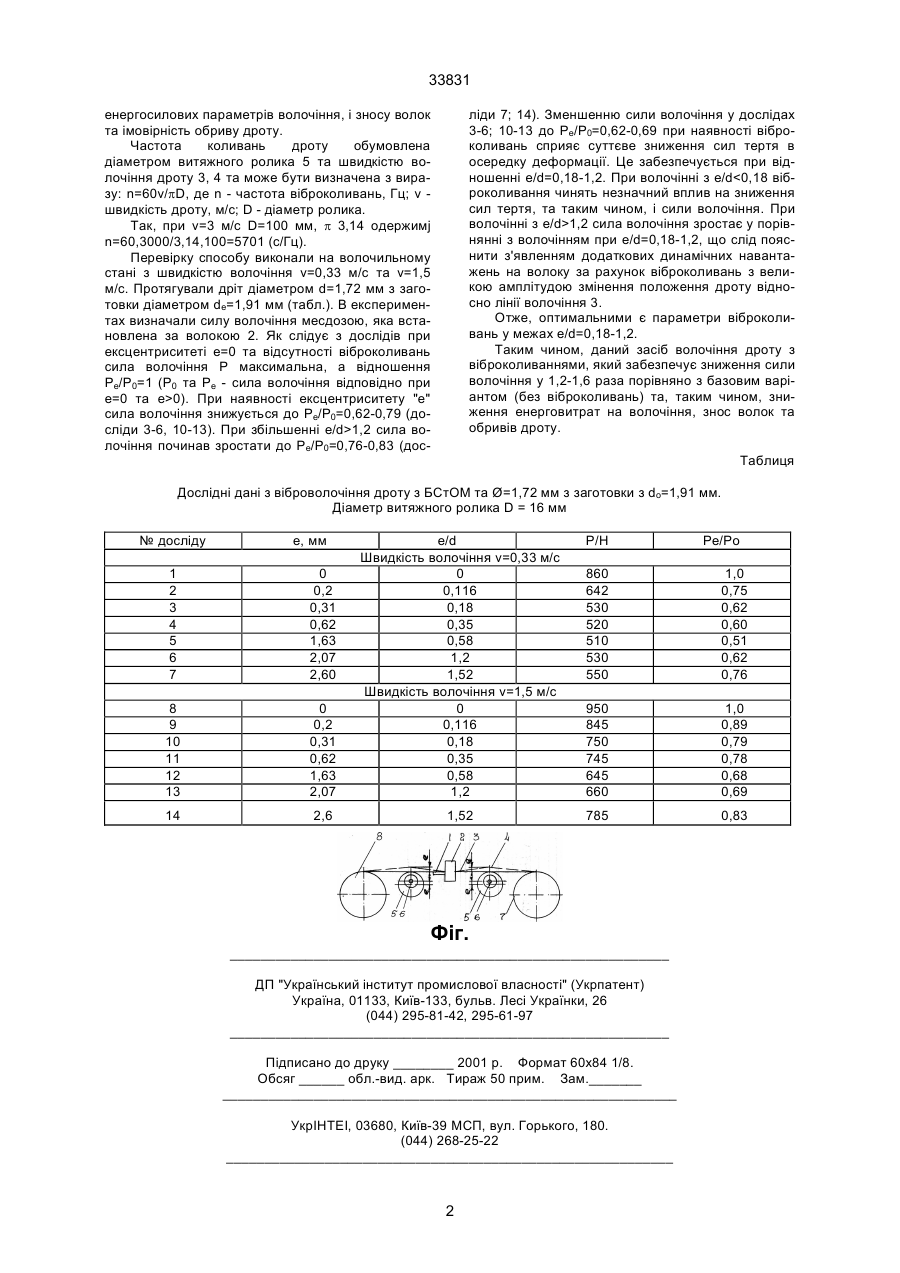

Спосіб волочіння дроту, який включає розтягнення дроту обгинанням витяжного ролика у процесі його протягнення, який відрізняється тим, що розтягнення дроту здійснюють шляхом періодичного (коливального) відхилення його від лінії волочіння ролика з ексцентриситетом e/d=0,18-1,2, де e - ексцентриситет витяжного ролика, d - діаметр дроту. (19) (21) 99042123 (22) 15.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Ніколаєв Віктор Олександрович, Васільєв Олександр Генадійович, Таратута Костянтин Васильович (73) Запорізька державна інженерна академія 33831 енергосилових параметрів волочіння, і зносу волок та імовірність обриву дроту. Частота коливань дроту обумовлена діаметром витяжного ролика 5 та швидкістю волочіння дроту 3, 4 та може бути визначена з виразу: n=60v/pD, де n - частота віброколивань, Гц; v швидкість дроту, м/с; D - діаметр ролика. Так, при v=3 м/с D=100 мм, p 3,14 одержимj n=60,3000/3,14,100=5701 (с/Гц). Перевірку способу виконали на волочильному стані з швидкістю волочіння v=0,33 м/с та v=1,5 м/с. Протягували дріт діаметром d=1,72 мм з заготовки діаметром de=1,91 мм (табл.). В експериментах визначали силу волочіння месдозою, яка встановлена за волокою 2. Як слідує з дослідів при ексцентриситеті е=0 та відсутності віброколивань сила волочіння Р максимальна, а відношення Ре/Р0=1 (Р0 та Ре - сила волочіння відповідно при е=0 та e>0). При наявності ексцентриситету "e" сила волочіння знижується до Pе/P0=0,62-0,79 (досліди 3-6, 10-13). При збільшенні e/d>1,2 сила волочіння починав зростати до Рe/P0=0,76-0,83 (дос ліди 7; 14). Зменшенню сили волочіння у дослідах 3-6; 10-13 до Рe/Р0=0,62-0,69 при наявності віброколивань сприяє суттєве зниження сил тертя в осередку деформації. Це забезпечується при відношенні e/d=0,18-1,2. При волочінні з e/d1,2 сила волочіння зростає у порівнянні з волочінням при e/d=0,18-1,2, що слід пояснити з'явленням додаткових динамічних навантажень на волоку за рахунок віброколивань з великою амплітудою змінення положення дроту відносно лінії волочіння 3. Отже, оптимальними є параметри віброколивань у межах e/d=0,18-1,2. Таким чином, даний засіб волочіння дроту з віброколиваннями, який забезпечує зниження сили волочіння у 1,2-1,6 раза порівняно з базовим варіантом (без віброколивань) та, таким чином, зниження енерговитрат на волочіння, знос волок та обривів дроту. Таблиця Дослідні дані з віброволочіння дроту з БСтОМ та Ø=1,72 мм з заготовки з do=1,91 мм. Діаметр витяжного ролика D = 16 мм № досліду e, мм 1 2 3 4 5 6 7 0 0,2 0,31 0,62 1,63 2,07 2,60 8 9 10 11 12 13 0 0,2 0,31 0,62 1,63 2,07 е/d Швидкість волочіння v=0,33 м/с 0 0,116 0,18 0,35 0,58 1,2 1,52 Швидкість волочіння v=1,5 м/с 0 0,116 0,18 0,35 0,58 1,2 14 2,6 1,52 Р/H 860 642 530 520 510 530 550 1,0 0,75 0,62 0,60 0,51 0,62 0,76 950 845 750 745 645 660 1,0 0,89 0,79 0,78 0,68 0,69 785 0,83 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2 Pe/Po
