Профільна запобіжна муфта
Формула / Реферат
Профільна запобіжна муфта, яка виконана у вигляді веденої і ведучої півмуфт, які встановлені в опори і підпружинені між собою і є у взаємодії через поверхні тертя, яка відрізняється тим, що ведуча півмуфта виконана у вигляді циліндричного корпусу, який встановлено жорстко в опори з можливістю кругового провертання, всередині якого зі сторони веденої півмуфти виконано внутрішньої форми симетричний профіль конічної форми, який є у взаємодії з аналогічним виступним симетричним профілем конічної форми веденої півмуфти, який жорстко встановлено в опори з можливістю осьового і кругового обертання, яка підтиснута до ведучої півмуфти пружиною з гайкою і контргайкою.
Текст

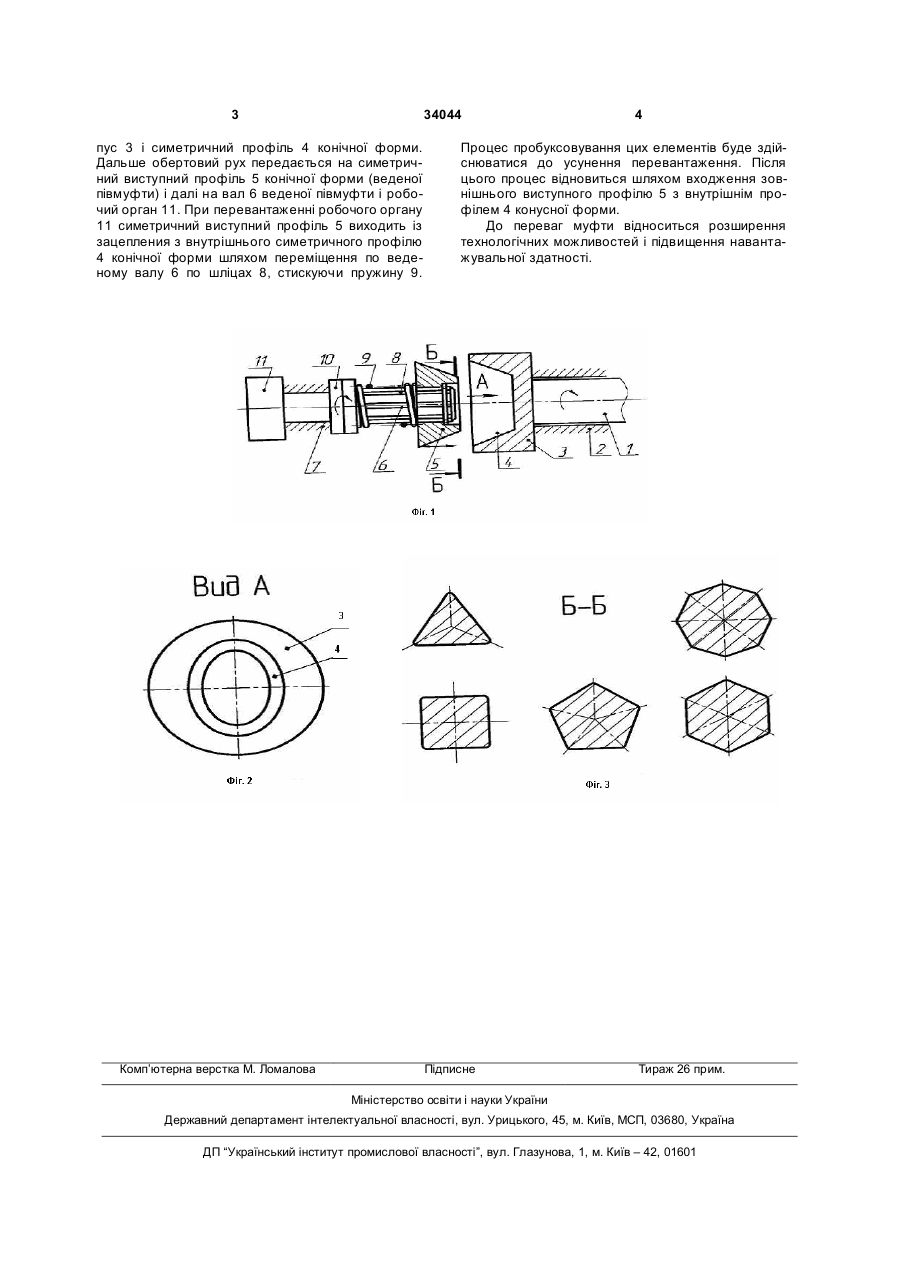

Профільна запобіжна муфта, яка виконана у вигляді веденої і ведучої півмуфт, які встановлені в опори і підпружинені між собою і є у взаємодії через поверхні тертя, яка відрізняється тим, що ведуча півмуфта виконана у вигляді циліндричного 3 34044 пус 3 і симетричний профіль 4 конічної форми. Дальше обертовий рух передається на симетричний виступний профіль 5 конічної форми (веденої півмуфти) і далі на вал 6 веденої півмуфти і робочий орган 11. При перевантаженні робочого органу 11 симетричний виступний профіль 5 виходить із зацепления з внутрішнього симетричного профілю 4 конічної форми шляхом переміщення по веденому валу 6 по шліцах 8, стискуючи пружину 9. Комп’ютерна верстка М. Ломалова 4 Процес пробуксовування цих елементів буде здійснюватися до усунення перевантаження. Після цього процес відновиться шляхом входження зовнішнього виступного профілю 5 з внутрішнім профілем 4 конусної форми. До переваг муфти відноситься розширення технологічних можливостей і підвищення навантажувальної здатності. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюProfile safety clutch
Автори англійськоюHevko Ivan Bohdanovych
Назва патенту російськоюПрофильная предохранительная муфта
Автори російськоюГевко Иван Богданович
МПК / Мітки
МПК: F16D 7/06
Мітки: муфта, профільна, запобіжна
