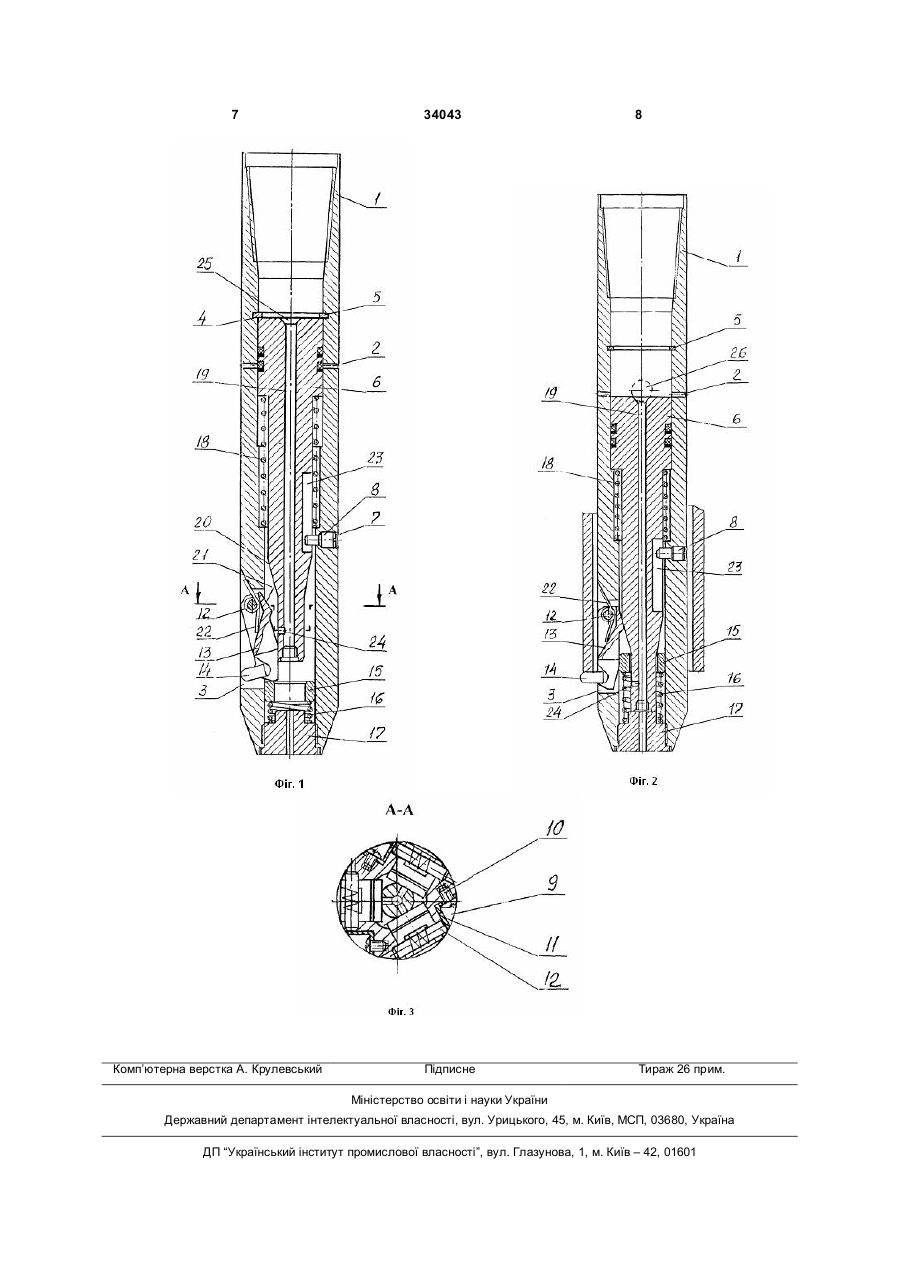

Труборізка внутрішня

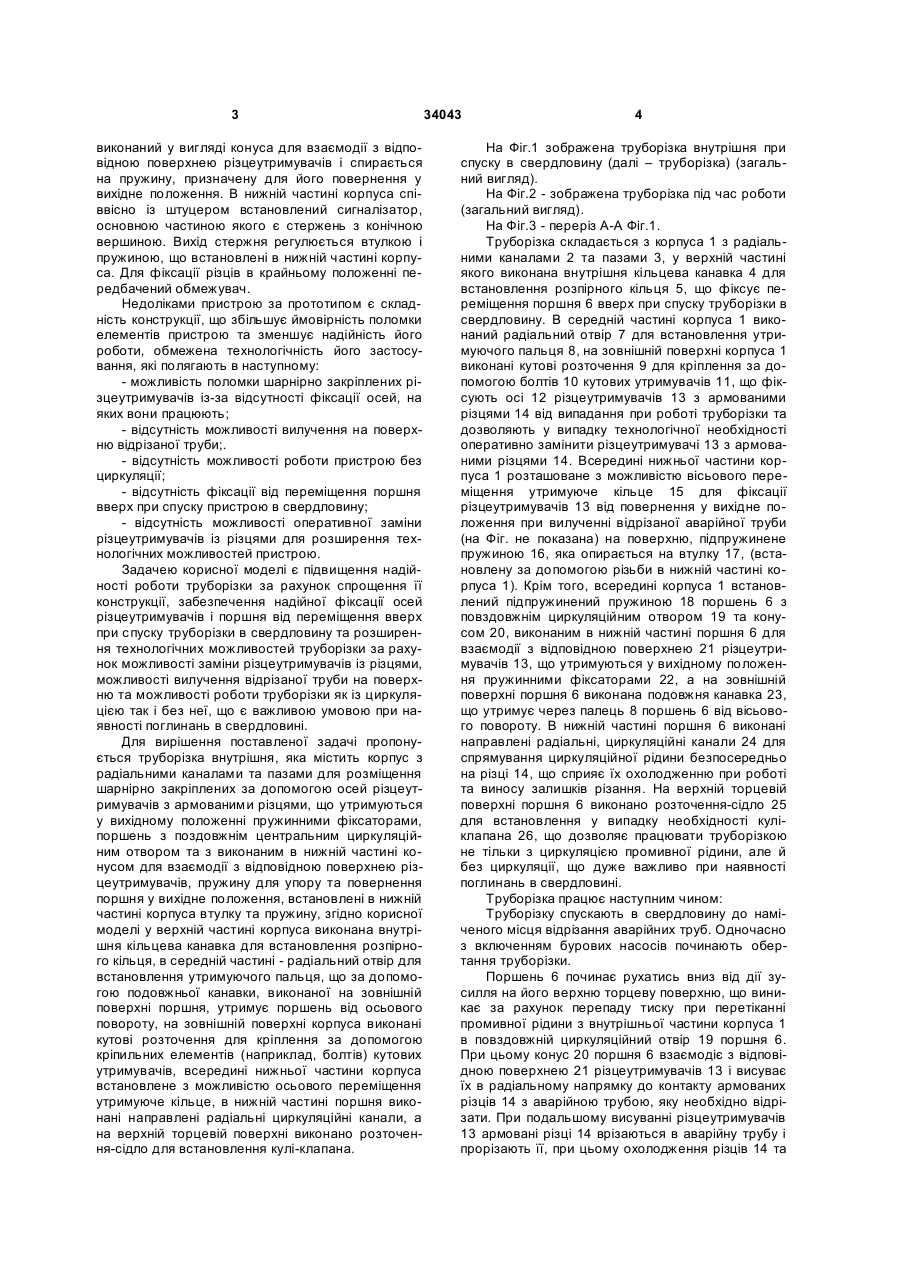

Труборізка внутрішня, що містить корпус з радіальними каналами та пазами для розміщення шарнірно закріплених за допомогою осей різцеутримувачів з армованими різцями, що утримуються у вихідному положенні пружинними фіксаторами, поршень з поздовжнім центральним циркуляцій 3 виконаний у вигляді конуса для взаємодії з відповідною поверхнею різцеутримувачів і спирається на пружину, призначену для його повернення у вихідне положення. В нижній частині корпуса співвісно із штуцером встановлений сигналізатор, основною частиною якого є стержень з конічною вершиною. Вихід стержня регулюється втулкою і пружиною, що встановлені в нижній частині корпуса. Для фіксації різців в крайньому положенні передбачений обмежувач. Недоліками пристрою за прототипом є складність конструкції, що збільшує ймовірність поломки елементів пристрою та зменшує надійність його роботи, обмежена технологічність його застосування, які полягають в наступному: - можливість поломки шарнірно закріплених різцеутримувачів із-за відсутності фіксації осей, на яких вони працюють; - відсутність можливості вилучення на поверхню відрізаної труби;. - відсутність можливості роботи пристрою без циркуляції; - відсутність фіксації від переміщення поршня вверх при спуску пристрою в свердловину; - відсутність можливості оперативної заміни різцеутримувачів із різцями для розширення технологічних можливостей пристрою. Задачею корисної моделі є підвищення надійності роботи труборізки за рахунок спрощення її конструкції, забезпечення надійної фіксації осей різцеутримувачів і поршня від переміщення вверх при спуску труборізки в свердловину та розширення технологічних можливостей труборізки за рахунок можливості заміни різцеутримувачів із різцями, можливості вилучення відрізаної труби на поверхню та можливості роботи труборізки як із циркуляцією так і без неї, що є важливою умовою при наявності поглинань в свердловині. Для вирішення поставленої задачі пропонується труборізка внутрішня, яка містить корпус з радіальними каналами та пазами для розміщення шарнірно закріплених за допомогою осей різцеутримувачів з армованими різцями, що утримуються у вихідному положенні пружинними фіксаторами, поршень з поздовжнім центральним циркуляційним отвором та з виконаним в нижній частині конусом для взаємодії з відповідною поверхнею різцеутримувачів, пружину для упору та повернення поршня у вихідне положення, встановлені в нижній частині корпуса втулку та пружину, згідно корисної моделі у верхній частині корпуса виконана внутрішня кільцева канавка для встановлення розпірного кільця, в середній частині - радіальний отвір для встановлення утримуючого пальця, що за допомогою подовжньої канавки, виконаної на зовнішній поверхні поршня, утримує поршень від осьового повороту, на зовнішній поверхні корпуса виконані кутові розточення для кріплення за допомогою кріпильних елементів (наприклад, болтів) кутових утримувачів, всередині нижньої частини корпуса встановлене з можливістю осьового переміщення утримуюче кільце, в нижній частині поршня виконані направлені радіальні циркуляційні канали, а на верхній торцевій поверхні виконано розточення-сідло для встановлення кулі-клапана. 34043 4 На Фіг.1 зображена труборізка внутрішня при спуску в свердловину (далі – труборізка) (загальний вигляд). На Фіг.2 - зображена труборізка під час роботи (загальний вигляд). На Фіг.3 - переріз А-А Фіг.1. Труборізка складається з корпуса 1 з радіальними каналами 2 та пазами 3, у верхній частині якого виконана внутрішня кільцева канавка 4 для встановлення розпірного кільця 5, що фіксує переміщення поршня 6 вверх при спуску труборізки в свердловину. В середній частині корпуса 1 виконаний радіальний отвір 7 для встановлення утримуючого пальця 8, на зовнішній поверхні корпуса 1 виконані кутові розточення 9 для кріплення за допомогою болтів 10 кутових утримувачів 11, що фіксують осі 12 різцеутримувачів 13 з армованими різцями 14 від випадання при роботі труборізки та дозволяють у випадку технологічної необхідності оперативно замінити різцеутримувачі 13 з армованими різцями 14. Всередині нижньої частини корпуса 1 розташоване з можливістю вісьового переміщення утримуюче кільце 15 для фіксації різцеутримувачів 13 від повернення у вихідне положення при вилученні відрізаної аварійної труби (на Фіг. не показана) на поверхню, підпружинене пружиною 16, яка опирається на втулку 17, (встановлену за допомогою різьби в нижній частині корпуса 1). Крім того, всередині корпуса 1 встановлений підпружинений пружиною 18 поршень 6 з повздовжнім циркуляційним отвором 19 та конусом 20, виконаним в нижній частині поршня 6 для взаємодії з відповідною поверхнею 21 різцеутримувачів 13, що утримуються у вихідному положення пружинними фіксаторами 22, а на зовнішній поверхні поршня 6 виконана подовжня канавка 23, що утримує через палець 8 поршень 6 від вісьового повороту. В нижній частині поршня 6 виконані направлені радіальні, циркуляційні канали 24 для спрямування циркуляційної рідини безпосередньо на різці 14, що сприяє їх охолодженню при роботі та виносу залишків різання. На верхній торцевій поверхні поршня 6 виконано розточення-сідло 25 для встановлення у випадку необхідності куліклапана 26, що дозволяє працювати труборізкою не тільки з циркуляцією промивної рідини, але й без циркуляції, що дуже важливо при наявності поглинань в свердловині. Труборізка працює наступним чином: Труборізку спускають в свердловину до наміченого місця відрізання аварійних труб. Одночасно з включенням бурових насосів починають обертання труборізки. Поршень 6 починає рухатись вниз від дії зусилля на його верхню торцеву поверхню, що виникає за рахунок перепаду тиску при перетіканні промивної рідини з внутрішньої частини корпуса 1 в повздовжній циркуляційний отвір 19 поршня 6. При цьому конус 20 поршня 6 взаємодіє з відповідною поверхнею 21 різцеутримувачів 13 і висуває їх в радіальному напрямку до контакту армованих різців 14 з аварійною трубою, яку необхідно відрізати. При подальшому висуванні різцеутримувачів 13 армовані різці 14 врізаються в аварійну трубу і прорізають її, при цьому охолодження різців 14 та 5 виніс залишків різання забезпечують направлені радіальні циркуляційні канали 24 поршня 6 спрямуванням циркуляційної рідини безпосередньо на різці 14. В момент, коли аварійна труба буде повністю прорізана, про що буде свідчити падіння тиску ізза відкриття поршнем 6 радіальних каналів 2 корпуса 1, утримуюче кільце 15 під дією пружини 16, що опирається на втулку 17, зафіксує різцеутримувачі 13 від повернення у вихідне положення, що забезпечить утримування на армованих різцях 14 аварійної труби при вилученні її на поверхню після скидування тиску промивної рідини і повернення поршня 6 у вихідне положення за допомогою пружини 18. Слід зауважити, що фіксацію від осьового повороту поршня 6 під час його роботи забезпечують утримуючий палець 8, встановлений в радіальному отворі 7 корпуса 1 та подовжня канавка 23 поршня 6, а фіксацію від переміщення поршня 6 вверх при спуску труборізки в свердловину забезпечує розпірне кільце 5, встановлене у внутрішній кільцевій канавці 4 корпуса 1. Для забезпечення різання аварійної труби в умовах поглинання свердловиною промивної рідини використовується куля-клапан 26, яка встановлюється в розточення-сідло 25 поршня 6 і дозволяє працювати труборізкою без циркуляції промивної рідини. У випадку технологічної необхідності оперативну заміну різцеутримувачів 13 з армованими різцями 14, що розташовані на осях 12 в пазах 3 кор 34043 6 пуса 1, забезпечують кутові утримувачі 11, які кріпляться за допомогою болтів 10 в кутових розточеннях 9 корпуса 1 і фіксують осі 12. З метою використання труборізки тільки для відрізання, без подальшого вилучення аварійної труби на поверхню, для надійної і безперешкодної роботи труборізки необхідно вилучити із її конструкції утримуюче кільце 15 та пружину 16. Тоді, при прорізанні аварійної труби поршень 6 за допомогою пружини 18 переміститься вверх, а пружинні фіксатори 22 повернуть різцеутримувачі 13 з армованими різцями 14 у вихідне положення, тобто всередину труборізки, що дасть змогу без перешкод вилучити її на поверхню. Технічним результатом від застосування запропонованої конструкції труборізки внутрішньої є підвищення ефективності проведення аварійно відновлювальних робіт в свердловинах за рахунок забезпечення надійності її. роботи та розширення технологічних можливостей, що полягають в спрощенні конструкції труборізки, забезпеченні надійної фіксації осей різцеутримувачів, можливостей оперативної заміни різцеутримувачів із різцями, вилучення відрізаної труби на поверхню та роботи труборізки не тільки з циркуляцією промивної рідини, але й без циркуляції, що дуже важливо при наявності поглинань в свердловині, це зменшить ймовірність аварійних ситуацій, скоротить витрати часу і засобів під час ремонтних робіт, дозволить відновити більшу кількість недіючих свердловин та збільшити видобуток вуглеводнів. 7 Комп’ютерна верстка А. Крулевський 34043 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
