Карданна запобіжна муфта
Формула / Реферат
Карданна запобіжна муфта, яка виконана у вигляді ведучої і веденої півмуфт, з'єднаних конічними роликами, що розміщені в глухих торцевих отворах ведучої півмуфти і є у взаємодії з торцевою поверхнею веденої півмуфти, виконаної у вигляді пружинного диска з опорними ребрами, на веденій півмуфті встановлений вал, один кінець якого виконаний у вигляді сферичної півкулі, на зовнішніх поверхнях якої в глухих отворах з можливістю прокручування встановлено кульки, які є у взаємодії через пази півкруглої сферичної форми з ведучою півмуфтою, яка оснащена конічними роликами і підтиснута пружинними блоками, яка відрізняється тим, що ведуча півмуфта виконана у вигляді зірочки, яка встановлена на вал веденої півмуфти з можливістю прокручування.
Текст

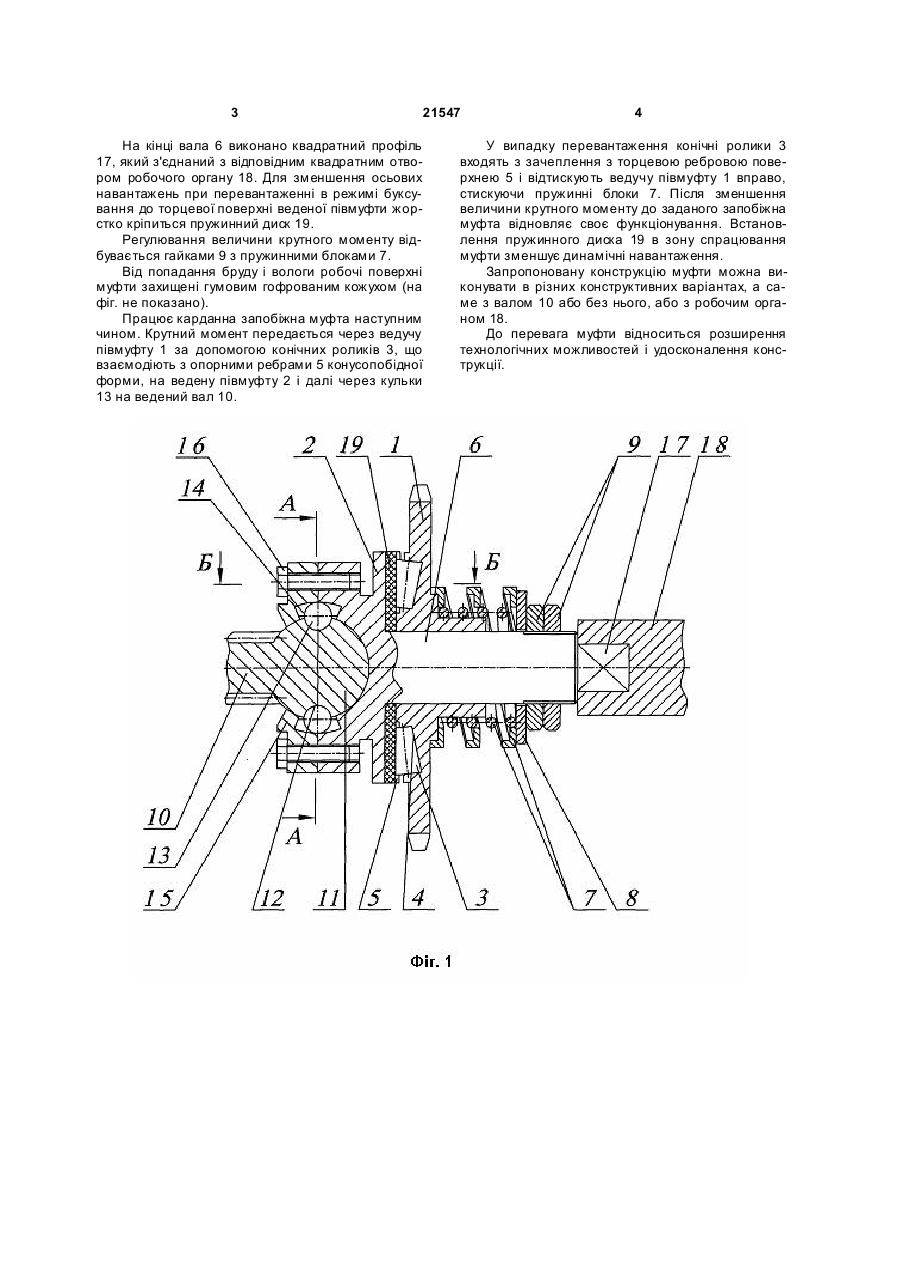

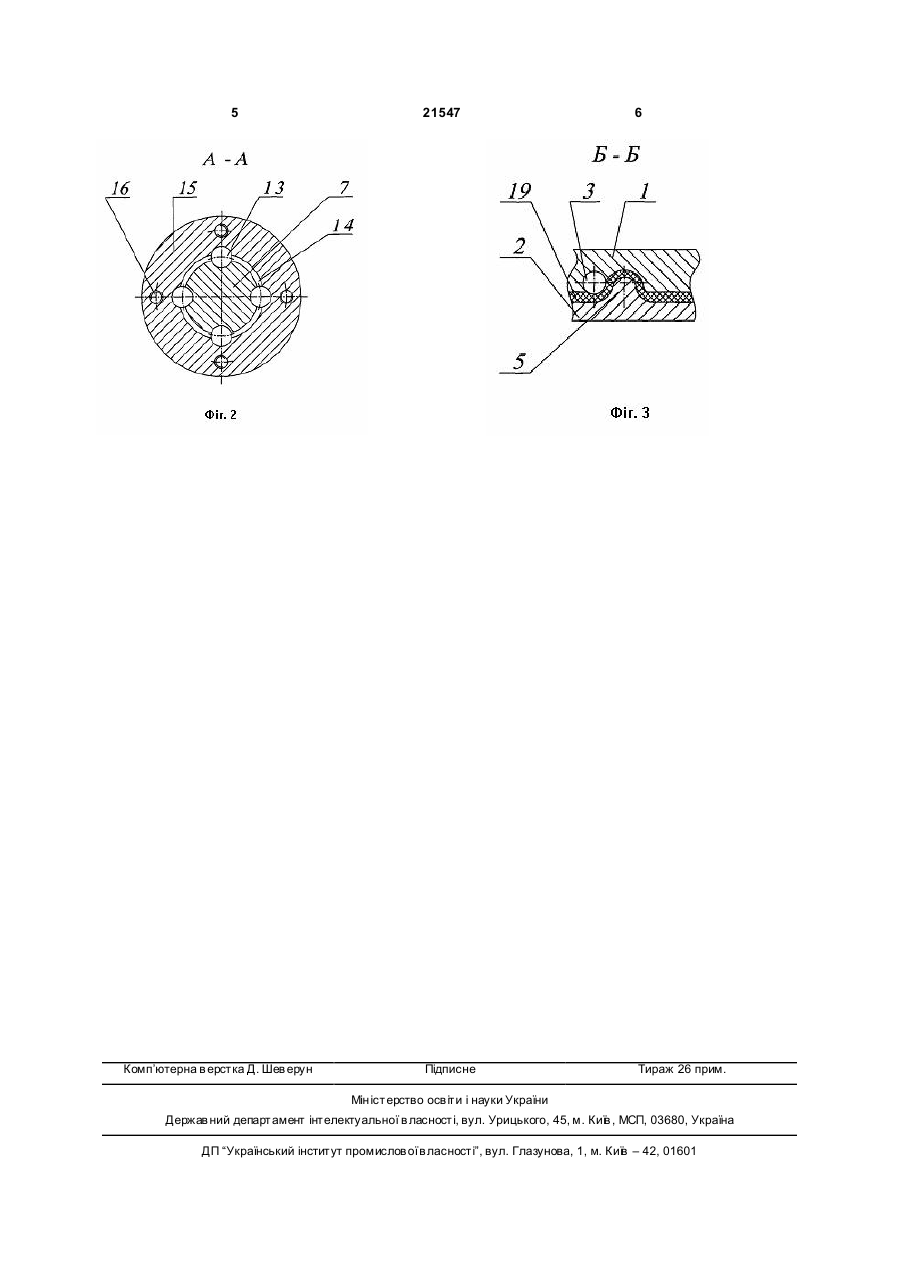

Карданна запобіжна муфта, яка виконана у вигляді ведучої і веденої півмуфт, з'єднаних конічними роликами, що розміщені в глухи х торцевих отворах ведучої півмуфти і є у взаємодії з торцевою поверхнею веденої півмуфти, виконаної у ви 3 21547 На кінці вала 6 виконано квадратний профіль 17, який з'єднаний з відповідним квадратним отвором робочого органу 18. Для зменшення осьових навантажень при перевантаженні в режимі буксування до торцевої поверхні веденої півмуфти жорстко кріпиться пружинний диск 19. Регулювання величини крутного моменту відбувається гайками 9 з пружинними блоками 7. Від попадання бруду і вологи робочі поверхні муфти захищені гумовим гофрованим кожухом (на фіг. не показано). Працює карданна запобіжна муфта наступним чином. Крутний момент передається через ведучу півмуфту 1 за допомогою конічних роликів 3, що взаємодіють з опорними ребрами 5 конусопобідної форми, на ведену півмуфту 2 і далі через кульки 13 на ведений вал 10. 4 У випадку перевантаження конічні ролики 3 входять з зачеплення з торцевою ребровою поверхнею 5 і відтискують ведучу півмуфту 1 вправо, стискуючи пружинні блоки 7. Після зменшення величини крутного моменту до заданого запобіжна муфта відновляє своє функціонування. Встановлення пружинного диска 19 в зону спрацювання муфти зменшує динамічні навантаження. Запропоновану конструкцію муфти можна виконувати в різних конструктивних варіантах, а саме з валом 10 або без нього, або з робочим органом 18. До перевага муфти відноситься розширення технологічних можливостей і удосконалення конструкції. 5 Комп’ютерна в ерстка Д. Шев ерун 21547 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCardan safety coupling
Автори англійськоюBroschak Ivan Ivanovych
Назва патенту російськоюКарданная предохранительная муфта
Автори російськоюБрощак Иван Иванович
МПК / Мітки
МПК: F16D 7/06
Мітки: запобіжна, карданна, муфта
