Колонний дифузійний апарат
Номер патенту: 34157
Опубліковано: 25.07.2008
Автори: Люлька Дмитро Миколайович, Серьогін Олександр Олександрович, Серьогіна Тетяна Олександрівна, Серьогіна Лілія Кирілівна, Адаменко Валерій Прокопович
Формула / Реферат
Колонний дифузійний апарат, що складається з вертикально установленого циліндричного корпуса з контрлопатями, в якому установлено трубовал з лопатями, що приводиться до руху за допомогою мотор-редукторів через зубчасте колесо, у верхній частині корпуса установлено шнеки вивантаження жому з приводами, в нижній частині корпуса установлено сито, через яке сік потрапляє в колектор, який відрізняється тим, що кожна лопать має задню площинну ділянку верхньої робочої поверхні лопаті, розташовану під кутом 0-50° до передньої площинної ділянки, що з'єднані між собою хвилеподібною перетинаючою кривою лінією.
Текст

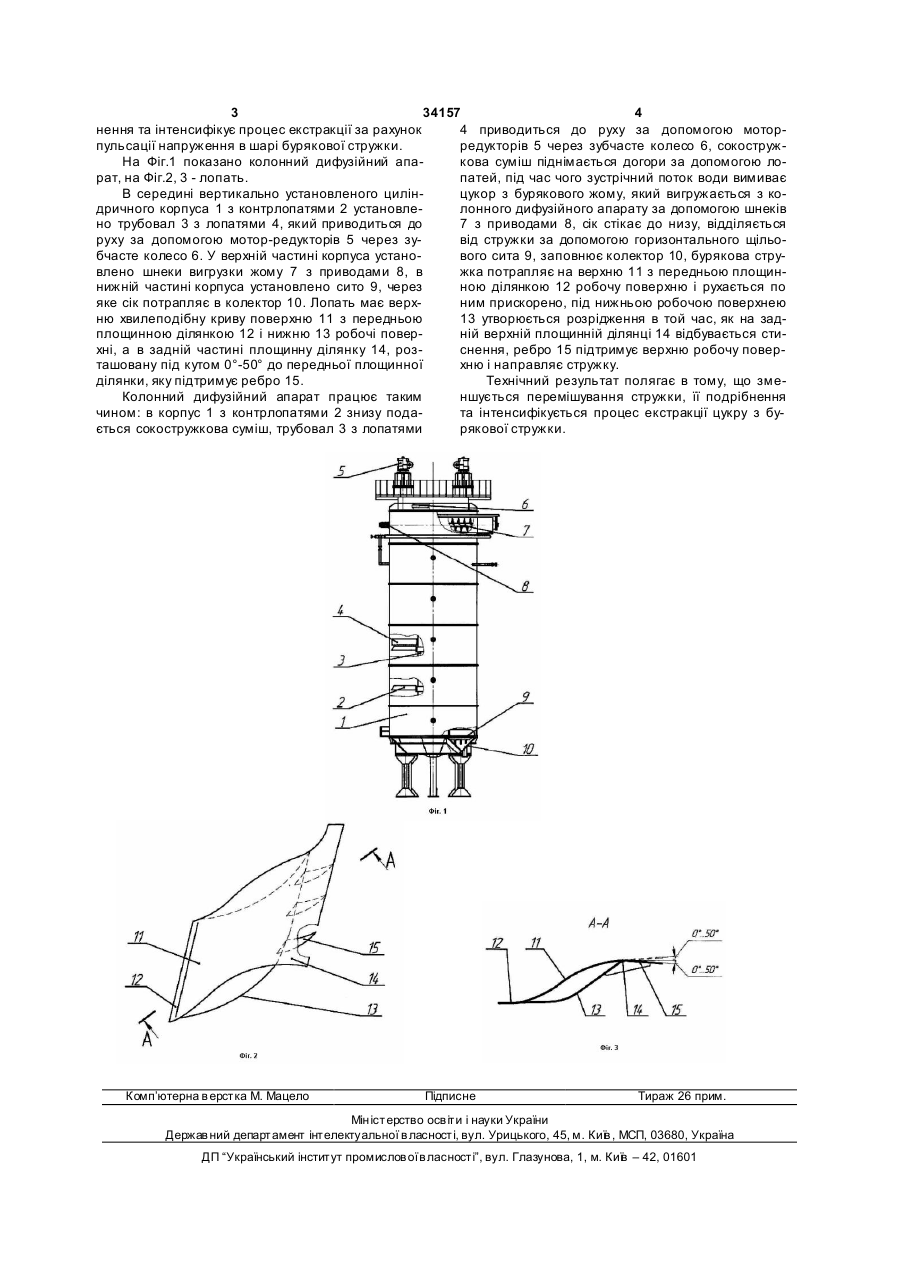

Колонний дифузійний апарат, що складається з вертикально установленого циліндричного кор 3 34157 4 нення та інтенсифікує процес екстракції за рахунок 4 приводиться до руху за допомогою моторпульсації напруження в шарі бурякової стружки. редукторів 5 через зубчасте колесо 6, сокостружНа Фіг.1 показано колонний дифузійний апакова суміш піднімається догори за допомогою лорат, на Фіг.2, 3 - лопать. патей, під час чого зустрічний поток води вимиває В середині вертикально установленого цилінцукор з бурякового жому, який вигружається з кодричного корпуса 1 з контрлопатями 2 установлелонного дифузійного апарату за допомогою шнеків но трубовал 3 з лопатями 4, який приводиться до 7 з приводами 8, сік стікає до низу, відділяється руху за допомогою мотор-редукторів 5 через зувід стружки за допомогою горизонтального щільобчасте колесо 6. У верхній частині корпуса установого сита 9, заповнює колектор 10, бурякова струвлено шнеки вигрузки жому 7 з приводами 8, в жка потрапляє на верхню 11 з передньою площиннижній частині корпуса установлено сито 9, через ною ділянкою 12 робочу поверхню і рухається по яке сік потрапляє в колектор 10. Лопать має верхним прискорено, під нижньою робочою поверхнею ню хвилеподібну криву поверхню 11 з передньою 13 утворюється розрідження в той час, як на задплощинною ділянкою 12 і нижню 13 робочі поверній верхній площинній ділянці 14 відбувається стихні, а в задній частині площинну ділянку 14, розснення, ребро 15 підтримує верхню робочу поверташовану під кутом 0°-50° до передньої площинної хню і направляє стружку. ділянки, яку підтримує ребро 15. Технічний результат полягає в тому, що змеКолонний дифузійний апарат працює таким ншується перемішування стружки, її подрібнення чином: в корпус 1 з контрлопатями 2 знизу подата інтенсифікується процес екстракції цукру з бується сокостружкова суміш, трубовал 3 з лопатями рякової стружки. Комп’ютерна в ерстка М. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
