Комплексна домішка

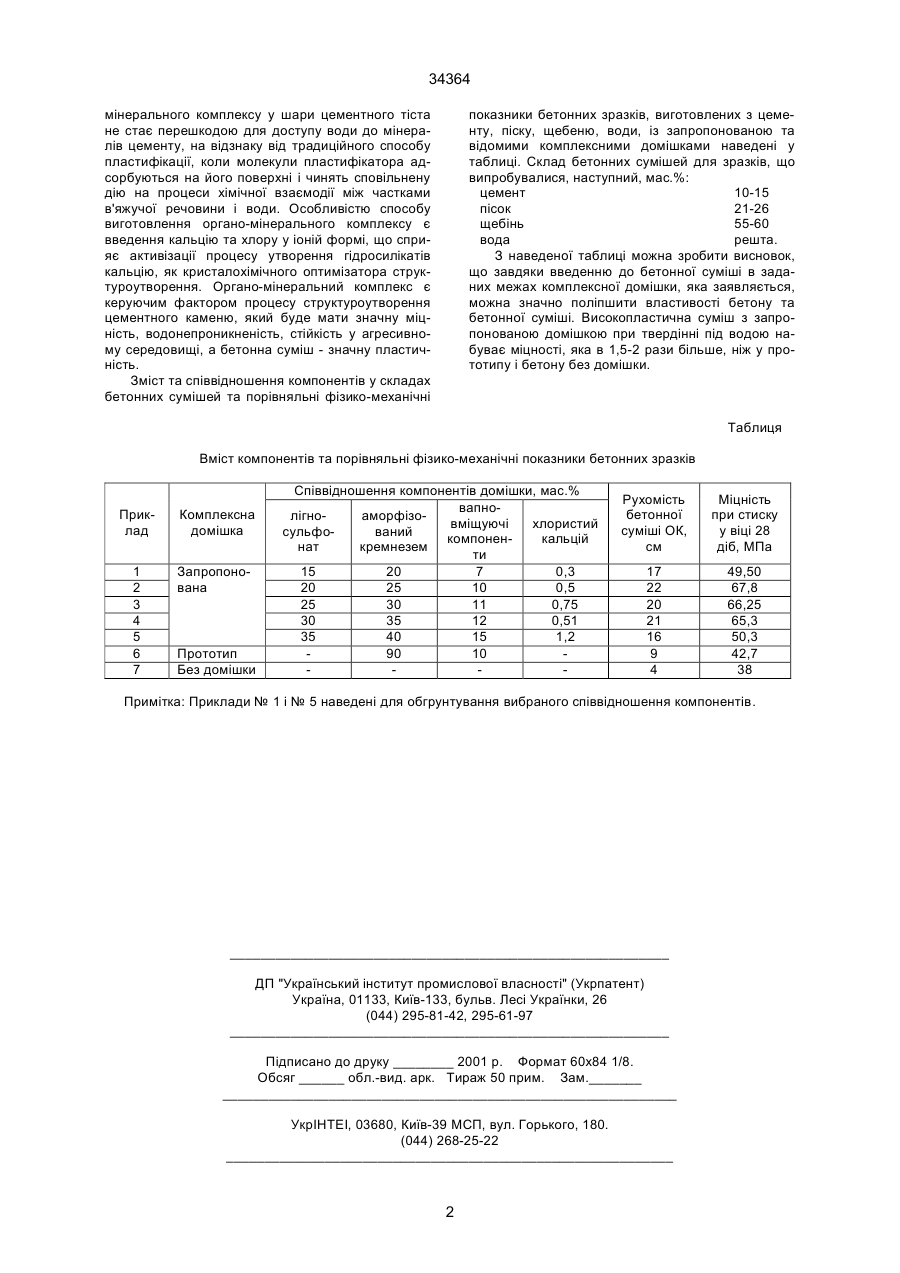

Комплексна домішка, яка містить вапновміщуючий компонент, воду, хлористий кальцій відрізняється тим, що вона додатково містить лігносульфонат, аморфізований кремнезем при слідуючому співвідношенні компонентів, мас.%: лігносульфонат 20-30 аморфізований кремнезем 25-35 вапновміщуючий компонент 10-12 хлористий кальцій 0,5-1,0 вода решта. (19) (21) 99063684 (22) 30.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2000, Бюл. № 1, 2001 р. (72) Пшінько Олександр Миколайович, Чернік Володимир Іванович, Руденко Наталія Миколаївна, Колесниченко Ірина Іванівна, Краснюк Андрій Віталійович, Громова Олена Вячеславівна (73) Дніпропетровський державний технічний університет залізничного транспорту 34364 мінерального комплексу у шари цементного тіста не стає перешкодою для доступу води до мінералів цементу, на відзнаку від традиційного способу пластифікації, коли молекули пластифікатора адсорбуються на його поверхні і чинять сповільнену дію на процеси хімічної взаємодії між частками в'яжучої речовини і води. Особливістю способу виготовлення органо-мінерального комплексу є введення кальцію та хлору у іоній формі, що сприяє активізації процесу утворення гідросилікатів кальцію, як кристалохімічного оптимізатора структуроутворення. Органо-мінеральний комплекс є керуючим фактором процесу структуроутворення цементного каменю, який буде мати значну міцність, водонепроникненість, стійкість у агресивному середовищі, а бетонна суміш - значну пластичність. Зміст та співвідношення компонентів у складах бетонних сумішей та порівняльні фізико-механічні показники бетонних зразків, виготовлених з цементу, піску, щебеню, води, із запропонованою та відомими комплексними домішками наведені у таблиці. Склад бетонних сумішей для зразків, що випробувалися, наступний, мас.%: цемент 10-15 пісок 21-26 щебінь 55-60 вода решта. З наведеної таблиці можна зробити висновок, що завдяки введенню до бетонної суміші в заданих межах комплексної домішки, яка заявляється, можна значно поліпшити властивості бетону та бетонної суміші. Високопластична суміш з запропонованою домішкою при твердінні під водою набуває міцності, яка в 1,5-2 рази більше, ніж у прототипу і бетону без домішки. Таблиця Вміст компонентів та порівняльні фізико-механічні показники бетонних зразків Приклад Комплексна домішка 1 2 3 4 5 6 7 Запропонована Прототип Без домішки Співвідношення компонентів домішки, мас.% вапнолігноаморфізовміщуючі хлористий сульфований компоненкальцій нат кремнезем ти 15 20 7 0,3 20 25 10 0,5 25 30 11 0,75 30 35 12 0,51 35 40 15 1,2 90 10 Рухомість бетонної суміші ОК, см Міцність при стиску у віці 28 діб, МПа 17 22 20 21 16 9 4 49,50 67,8 66,25 65,3 50,3 42,7 38 Примітка: Приклади № 1 і № 5 наведені для обгрунтування вибраного співвідношення компонентів. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
