Масажний пристрій для вимені корів

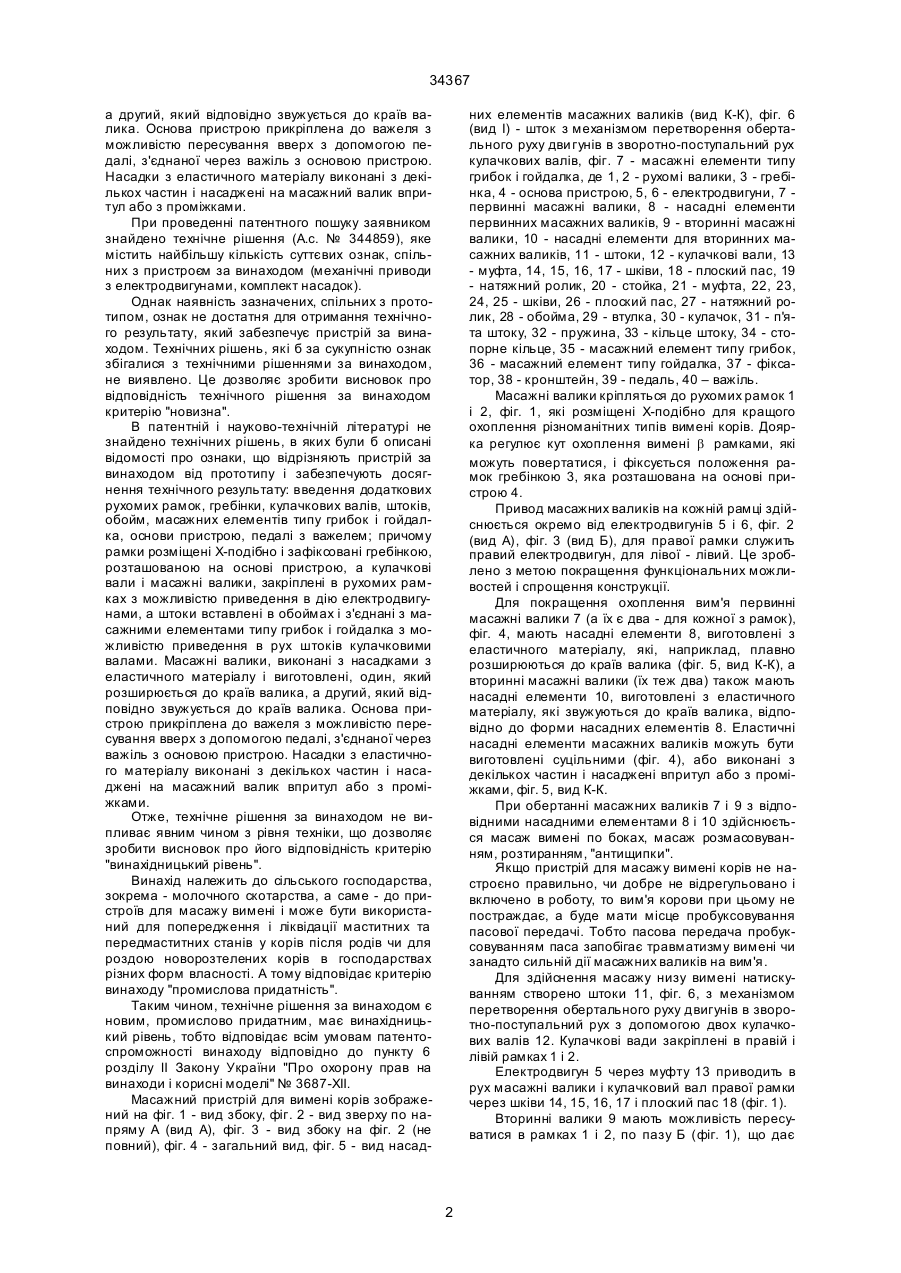

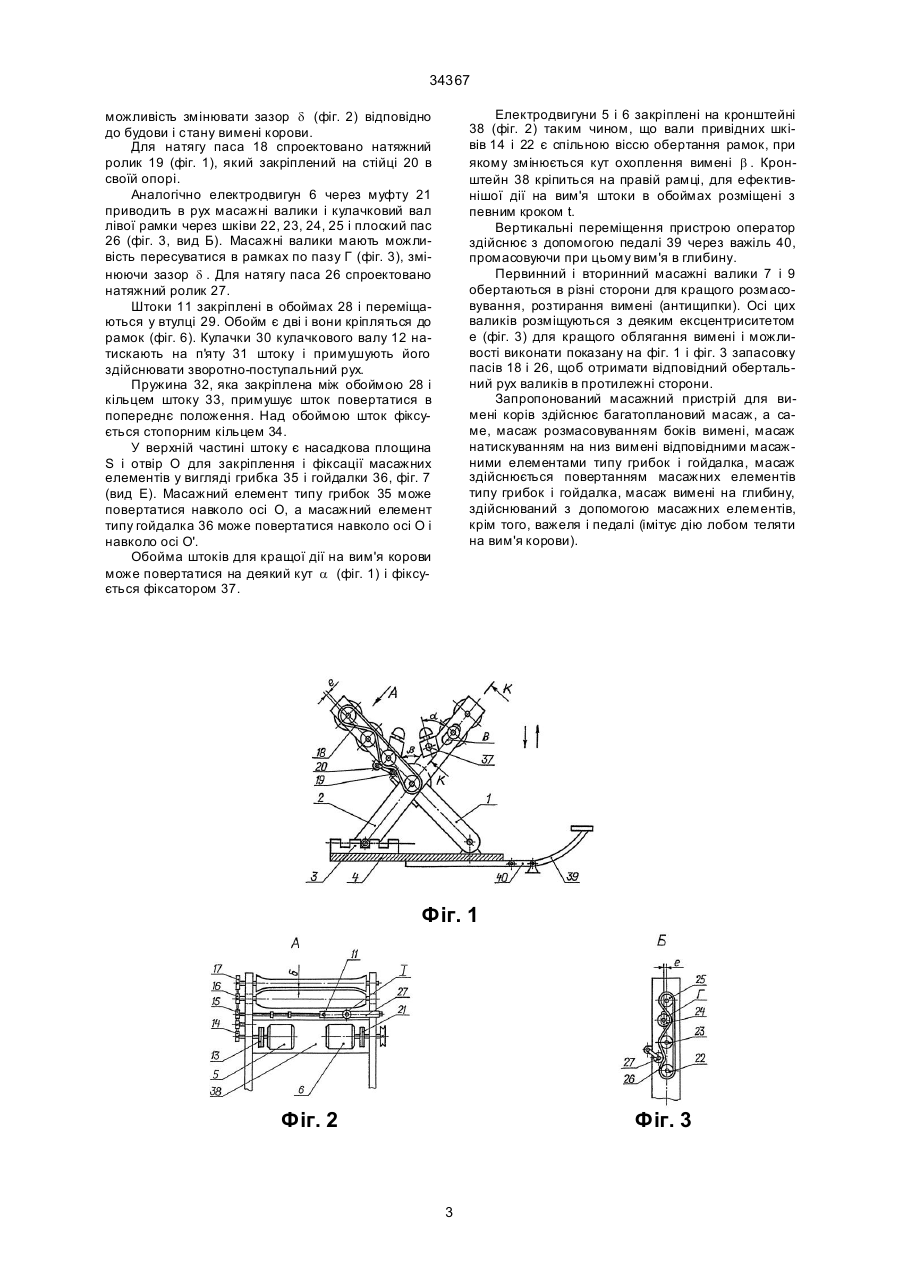

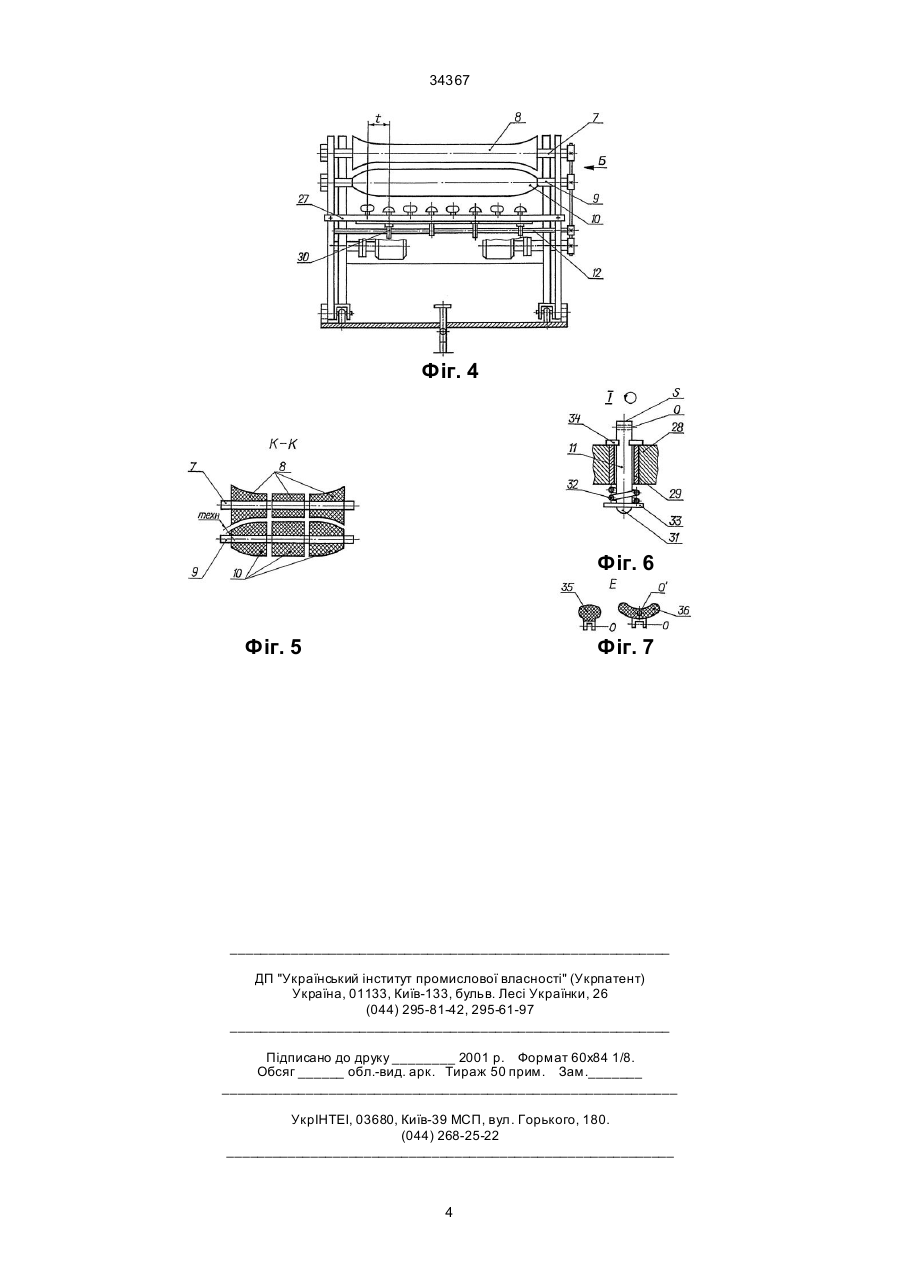

1. Масажний пристрій для вимені корів, який містить механічні приводи з електродвигунами, масажні валики, комплект насадок, відрізняється тим, що в нього введено додатково рухомі рамки, гребінку, кулачкові валики, штоки, обойму, масажні елементи типу грибок і гойдалка, основу пристрою, педаль з важелем; причому рамки розміщені Хподібно і зафіксовані гребінкою, розташованою на основі пристрою, а кулачкові вали і масажні вали 34367 а другий, який відповідно звужується до країв валика. Основа пристрою прикріплена до важеля з можливістю пересування вверх з допомогою педалі, з'єднаної через важіль з основою пристрою. Насадки з еластичного матеріалу виконані з декількох частин і насаджені на масажний валик впритул або з проміжками. При проведенні патентного пошуку заявником знайдено технічне рішення (А.с. № 344859), яке містить найбільшу кількість суттєвих ознак, спільних з пристроєм за винаходом (механічні приводи з електродвигунами, комплект насадок). Однак наявність зазначених, спільних з прототипом, ознак не достатня для отримання технічного результату, який забезпечує пристрій за винаходом. Технічних рішень, які б за сукупністю ознак збігалися з технічними рішеннями за винаходом, не виявлено. Це дозволяє зробити висновок про відповідність технічного рішення за винаходом критерію "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють пристрій за винаходом від прототипу і забезпечують досягнення технічного результату: введення додаткових рухомих рамок, гребінки, кулачкових валів, штоків, обойм, масажних елементів типу грибок і гойдалка, основи пристрою, педалі з важелем; причому рамки розміщені Х-подібно і зафіксовані гребінкою, розташованою на основі пристрою, а кулачкові вали і масажні валики, закріплені в рухомих рамках з можливістю приведення в дію електродвигунами, а штоки вставлені в обоймах і з'єднані з масажними елементами типу грибок і гойдалка з можливістю приведення в рух штоків кулачковими валами. Масажні валики, виконані з насадками з еластичного матеріалу і виготовлені, один, який розширюється до країв валика, а другий, який відповідно звужується до країв валика. Основа пристрою прикріплена до важеля з можливістю пересування вверх з допомогою педалі, з'єднаної через важіль з основою пристрою. Насадки з еластичного матеріалу виконані з декількох частин і насаджені на масажний валик впритул або з проміжками. Отже, технічне рішення за винаходом не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідність критерію "винахідницький рівень". Винахід належить до сільського господарства, зокрема - молочного скотарства, а саме - до пристроїв для масажу вимені і може бути використаний для попередження і ліквідації маститних та передмаститних станів у корів після родів чи для роздою новорозтелених корів в господарствах різних форм власності. А тому відповідає критерію винаходу "промислова придатність". Таким чином, технічне рішення за винаходом є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу відповідно до пункту 6 розділу ІІ Закону України "Про охорону прав на винаходи і корисні моделі" № 3687-ХІІ. Масажний пристрій для вимені корів зображений на фіг. 1 - вид збоку, фіг. 2 - вид зверху по напряму А (вид А), фіг. 3 - вид збоку на фіг. 2 (не повний), фіг. 4 - загальний вид, фіг. 5 - вид насад них елементів масажних валиків (вид К-К), фіг. 6 (вид І) - шток з механізмом перетворення обертального руху дви гунів в зворотно-поступальний рух кулачкових валів, фіг. 7 - масажні елементи типу грибок і гойдалка, де 1, 2 - рухомі валики, 3 - гребінка, 4 - основа пристрою, 5, 6 - електродвигуни, 7 первинні масажні валики, 8 - насадні елементи первинних масажних валиків, 9 - вторинні масажні валики, 10 - насадні елементи для вторинних масажних валиків, 11 - штоки, 12 - кулачкові вали, 13 - муфта, 14, 15, 16, 17 - шківи, 18 - плоский пас, 19 - натяжний ролик, 20 - стойка, 21 - муфта, 22, 23, 24, 25 - шківи, 26 - плоский пас, 27 - натяжний ролик, 28 - обойма, 29 - втулка, 30 - кулачок, 31 - п'я та штоку, 32 - пружина, 33 - кільце штоку, 34 - стопорне кільце, 35 - масажний елемент типу грибок, 36 - масажний елемент типу гойдалка, 37 - фіксатор, 38 - кронштейн, 39 - педаль, 40 – важіль. Масажні валики кріпляться до рухомих рамок 1 і 2, фіг. 1, які розміщені Х-подібно для кращого охоплення різноманітних типів вимені корів. Доярка регулює кут охоплення вимені b рамками, які можуть повертатися, і фіксується положення рамок гребінкою 3, яка розташована на основі пристрою 4. Привод масажних валиків на кожній рамці здійснюється окремо від електродвигунів 5 і 6, фіг. 2 (вид А), фіг. 3 (вид Б), для правої рамки служить правий електродвигун, для лівої - лівий. Це зроблено з метою покращення функціональних можливостей і спрощення конструкції. Для покращення охоплення вим'я первинні масажні валики 7 (а їх є два - для кожної з рамок), фіг. 4, мають насадні елементи 8, виготовлені з еластичного матеріалу, які, наприклад, плавно розширюються до країв валика (фіг. 5, вид К-К), а вторинні масажні валики (їх теж два) також мають насадні елементи 10, виготовлені з еластичного матеріалу, які звужуються до країв валика, відповідно до форми насадних елементів 8. Еластичні насадні елементи масажних валиків можуть бути виготовлені суцільними (фіг. 4), або виконані з декількох частин і насаджені впритул або з проміжками, фіг. 5, вид К-К. При обертанні масажних валиків 7 і 9 з відповідними насадними елементами 8 і 10 здійснюється масаж вимені по боках, масаж розмасовуванням, розтиранням, "антищипки". Якщо пристрій для масажу вимені корів не настроєно правильно, чи добре не відрегульовано і включено в роботу, то вим'я корови при цьому не постраждає, а буде мати місце пробуксовування пасової передачі. Тобто пасова передача пробуксовуванням паса запобігає травматизму вимені чи занадто сильній дії масажних валиків на вим'я. Для здійснення масажу низу вимені натискуванням створено штоки 11, фіг. 6, з механізмом перетворення обертального руху двигунів в зворотно-поступальний рух з допомогою двох кулачкових валів 12. Кулачкові вади закріплені в правій і лівій рамках 1 і 2. Електродвигун 5 через муфту 13 приводить в рух масажні валики і кулачковий вал правої рамки через шківи 14, 15, 16, 17 і плоский пас 18 (фіг. 1). Вторинні валики 9 мають можливість пересуватися в рамках 1 і 2, по пазу Б (фіг. 1), що дає 2 34367 Електродвигуни 5 і 6 закріплені на кронштейні 38 (фіг. 2) таким чином, що вали привідних шківів 14 і 22 є спільною віссю обертання рамок, при якому змінюється кут охоплення вимені b . Кронштейн 38 кріпиться на правій рамці, для ефективнішої дії на вим'я штоки в обоймах розміщені з певним кроком t. Вертикальні переміщення пристрою оператор здійснює з допомогою педалі 39 через важіль 40, промасовуючи при цьому вим'я в глибину. Первинний і вторинний масажні валики 7 і 9 обертаються в різні сторони для кращого розмасовування, розтирання вимені (антищипки). Осі цих валиків розміщуються з деяким ексцентриситетом е (фіг. 3) для кращого облягання вимені і можливості виконати показану на фіг. 1 і фіг. 3 запасовку пасів 18 і 26, щоб отримати відповідний обертальний рух валиків в протилежні сторони. Запропонований масажний пристрій для вимені корів здійснює багатоплановий масаж, а саме, масаж розмасовуванням боків вимені, масаж натискуванням на низ вимені відповідними масажними елементами типу грибок і гойдалка, масаж здійснюється повертанням масажних елементів типу грибок і гойдалка, масаж вимені на глибину, здійснюваний з допомогою масажних елементів, крім того, важеля і педалі (імітує дію лобом теляти на вим'я корови). можливість змінювати зазор d (фіг. 2) відповідно до будови і стану вимені корови. Для натягу паса 18 спроектовано натяжний ролик 19 (фіг. 1), який закріплений на стійці 20 в своїй опорі. Аналогічно електродвигун 6 через муфту 21 приводить в рух масажні валики і кулачковий вал лівої рамки через шківи 22, 23, 24, 25 і плоский пас 26 (фіг. 3, вид Б). Масажні валики мають можливість пересуватися в рамках по пазу Г (фіг. 3), змінюючи зазор d . Для натягу паса 26 спроектовано натяжний ролик 27. Штоки 11 закріплені в обоймах 28 і переміщаються у втулці 29. Обойм є дві і вони кріпляться до рамок (фіг. 6). Кулачки 30 кулачкового валу 12 натискають на п'яту 31 штоку і примушують його здійснювати зворотно-поступальний рух. Пружина 32, яка закріплена між обоймою 28 і кільцем штоку 33, примушує шток повертатися в попереднє положення. Над обоймою шток фіксується стопорним кільцем 34. У верхній частині штоку є насадкова площина S і отвір О для закріплення і фіксації масажних елементів у вигляді грибка 35 і гойдалки 36, фіг. 7 (вид Е). Масажний елемент типу грибок 35 може повертатися навколо осі О, а масажний елемент типу гойдалка 36 може повертатися навколо осі О і навколо осі О'. Обойма штоків для кращої дії на вим'я корови може повертатися на деякий кут a (фіг. 1) і фіксується фіксатором 37. Фіг. 1 Фіг. 2 Фіг. 3 3 34367 Фіг. 4 Фіг. 6 Фіг. 5 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
